Zadanie

Wspólne informacje do wiązki zadań

Słupy energetyczne linii przesyłowych wysokiego napięcia można składać z części na powierzchni ziemi, a następnie podnosić je do pozycji pionowej za pomocą liny, podpory z obrotowym krążkiem i na przykład traktora. Do wierzchołka leżącego słupa przyczepia się jeden z końców liny i przerzuca ją przez podporę, natomiast drugi koniec liny jest ciągnięty przez traktor. Drugi koniec słupa opiera się o zakotwiczoną w ziemi obrotową podstawę (rysunek poniżej). Zakładamy, że krążek na podporze obraca się bez tarcia.

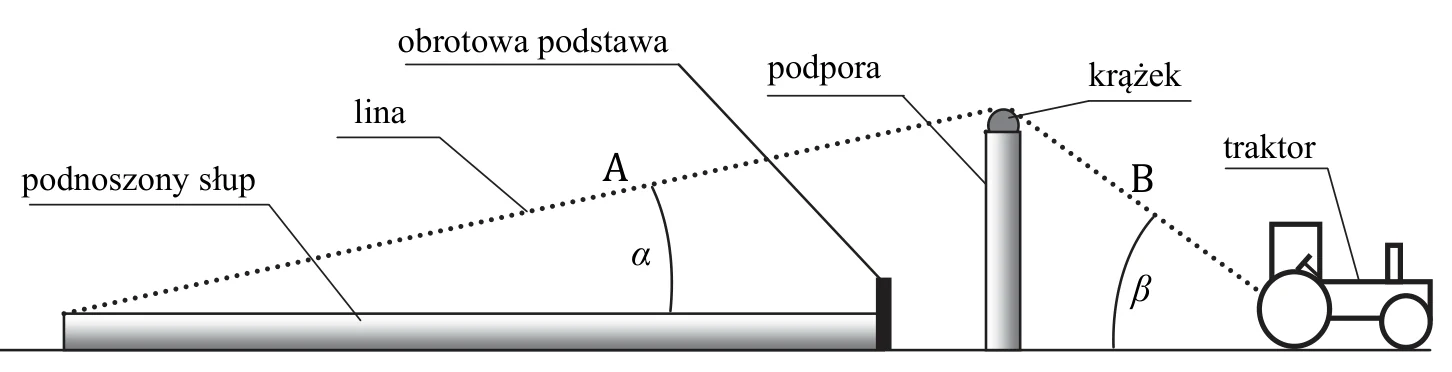

leżący poziomo podnoszony słup z obrotową podstawą przy prawym końcu; lina od lewego końca (wierzchołka) słupa biegnie ukośnie w górę do krążka na pionowej podporze (część liny A, kąt α między liną a słupem), a od krążka ukośnie w dół do traktora (część liny B, kąt β między liną a poziomem)Powiększ
leżący poziomo podnoszony słup z obrotową podstawą przy prawym końcu; lina od lewego końca (wierzchołka) słupa biegnie ukośnie w górę do krążka na pionowej podporze (część liny A, kąt α między liną a słupem), a od krążka ukośnie w dół do traktora (część liny B, kąt β między liną a poziomem)

Polecenie

1 punkt

Oceń prawdziwość poniższych zdań. Zaznacz P, jeśli zdanie jest prawdziwe, lub F – jeśli zdanie jest fałszywe.

StwierdzeniePF
1. Podczas powolnego podnoszenia słupa siła naciągu liny w części A ma inną wartość niż siła naciągu liny w części B.PF
2. W początkowej fazie podnoszenia słupa kąt β między liną a poziomem maleje.PF
3. Przy niezmiennej wysokości podpory i niezmiennym położeniu obrotowej podstawy siła naciągu liny konieczna do uniesienia słupa z pozycji poziomej zależy od wysokości (długości) słupa.PF

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

1. Podczas powolnego podnoszenia słupa siła naciągu liny w części A ma inną wartość niż siła naciągu liny w części B.
2. W początkowej fazie podnoszenia słupa kąt β między liną a poziomem maleje.
3. Przy niezmiennej wysokości podpory i niezmiennym położeniu obrotowej podstawy siła naciągu liny konieczna do uniesienia słupa z pozycji poziomej zależy od wysokości (długości) słupa.
Zaznacz odpowiedź przy każdej pozycji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

1 – F, 2 – P, 3 – P

Schemat punktowania

1 pkt

zaznaczenie trzech poprawnych odpowiedzi.

0 pkt

brak spełnienia powyższego kryterium.
