Zadanie
Polecenie

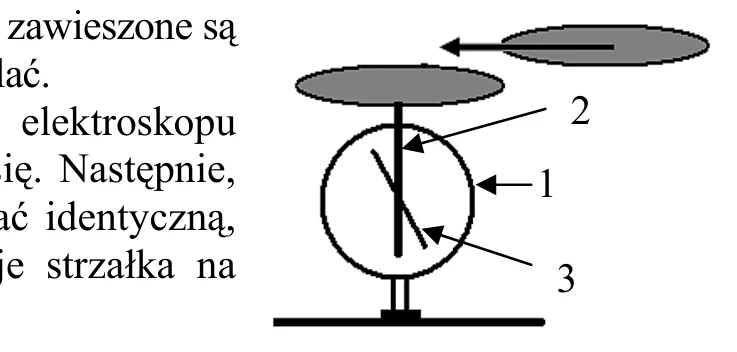

2 punktyNa rysunku obok przedstawiono schemat doświadczenia, w którym użyto elektroskopu. Elektroskop składa się z metalowej uziemionej obudowy (1), wewnątrz której umieszczony jest odizolowany od niej metalowy pręcik (2). Na pręciku zawieszone są metalowe listki (3). Listki mogą się swobodnie odchylać.
Metalową płytkę zamocowano na pręciku elektroskopu i naelektryzowano. Listki elektroskopu odchyliły się. Następnie, trzymając za uchwyt z izolatora, zaczęto przesuwać identyczną, nienaładowaną płytkę metalową, tak jak wskazuje strzałka na rysunku.
PowiększOkreśl, czy odchylenie listków uległo zmianie (zwiększyło się, zmniejszyło się, pozostało bez zmian), uzasadniając odpowiedź.
Korepetytor
Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.
5 rozmów · bez karty · Zaloguj się
Sprawdź się
Jak poszło?
Pokaż rozwiązanieUkryj rozwiązanie
Odpowiedź z klucza CKE
Odchylenie listków elektroskopu zmniejszyło się, ponieważ część ładunków z listków i pręcika przemieściła się do płytki elektroskopu. Przemieszczenie to wywołane było oddziaływaniem naładowanego elektroskopu z płytką nasuwaną, w której powstaje nierównomierny rozkład ładunku.
Schemat punktowania
Rozwiązanie prawidłowe: uwzględnienie w wyjaśnieniu zmian rozkładu ładunku w nasuwanej płytce i elektroskopie oraz wyciągnięcie prawidłowego wniosku; 1 pkt – Pokonanie zasadniczych trudności zadania, które jednak nie zostało rozwiązane w pełni poprawnie: uwzględnienie w wyjaśnieniu, że zmienia się rozkład ładunku w nasuwanej płytce i elektroskopie; 0 pkt – Rozwiązanie, w którym nie ma istotnego postępu: brak odpowiedzi lub odpowiedź błędna
