Zadanie

Polecenie

3 punkty

Dwa druty oporowe o tej samej długości i przekroju, jeden z konstantanu, a drugi z chromonikieliny, połączono w obwód. Schemat połączenia pokazano na rysunku.

schemat obwodu: drut z konstantanu i drut z chromonikieliny w jednym obwodzie ze źródłem napięcia o biegunach + i −Powiększ
schemat obwodu: drut z konstantanu i drut z chromonikieliny w jednym obwodzie ze źródłem napięcia o biegunach + i −

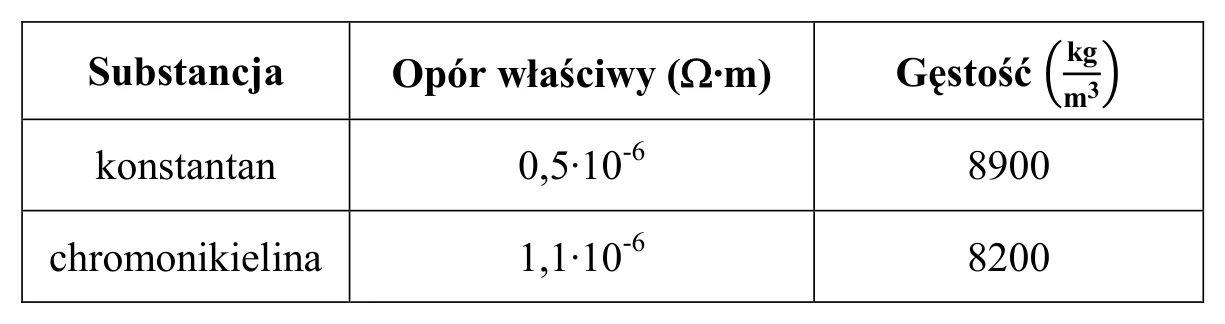

W tabeli podano wybrane wielkości charakteryzujące konstantan i chromonikielinę.

SubstancjaOpór właściwy (Ω ⋅ m)Gęstość (kgm3)\left(\frac{\mathrm{kg}}{\mathrm{m}^3}\right)
konstantan0,5 ⋅ 10−68900
chromonikielina1,1 ⋅ 10−68200

Odwołując się do odpowiednich zależności fizycznych, wyjaśnij, w którym drucie oporowym zostanie rozproszona większa moc prądu.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Moc prądu P = I2R, opór R=ρ⋅lSR = \frac{\rho \cdot l}{S}. Połączenie szeregowe, więc natężenie prądu w obu drutach oporowych jest takie samo, zatem moc zależy tylko od rodzaju substancji: P ∼ R ∼ ρ, bo reszta parametrów jest taka sama. Większa moc zostanie rozproszona w drucie z chromonikieliny, ponieważ jej opór właściwy jest większy niż konstantanu.

Schemat punktowania

3 pkt

uwzględnienie wzoru na moc w postaci P = I2R i na opór R=ρ⋅lSR = \frac{\rho \cdot l}{S} oraz zauważenie, że natężenie prądu w obu drutach oporowych jest takie samo oraz że moc zależy w tym przypadku tylko od rodzaju substancji (np. P ∼ ρ, bo pozostałe parametry są takie same), oraz podanie, że na drucie z chromonikieliny wydzieli się większa moc niż na drucie z konstantanu.

2 pkt

uwzględnienie wzoru na moc w postaci P = I2R i na opór R=ρ⋅lSR = \frac{\rho \cdot l}{S} oraz zauważenie, że natężenie prądu w obu drutach oporowych jest takie samo oraz że moc zależy w tym przypadku tylko od rodzaju substancji (np. P ∼ ρ, bo pozostałe parametry są takie same), oraz podanie błędnej zależności między wydzielanymi mocami lub brak odpowiedzi.

1 pkt

uwzględnienie wzoru na moc w postaci P = I2R i na opór R=ρ⋅lSR = \frac{\rho \cdot l}{S}

LUB

– uwzględnienie faktu, że prąd płynący w obu drutach jest taki sam, oraz zależności R=ρ⋅lSR = \frac{\rho \cdot l}{S}.

0 pkt

wypisanie danych i szukanych, chaotyczne zapisy wzorów, zapisy wzorów niezwiązane z rozwiązaniem zadania, brak rozwiązania, podanie odpowiedzi bez żadnego uzasadnienia.
