Zadanie

Wspólne informacje do wiązki zadań

Uczniowie postanowili wyznaczyć współczynnik załamania światła w szkle, a następnie obliczyć wartość prędkości światła w tym szkle. Do tego celu użyli szklanego półkrążka z rysą wzdłuż jego osi (zobacz rysunek poniżej), dwóch szpilek A, B oraz kątomierza. Półkrążek położono na płaskim podłożu, na którym rozłożony był papier milimetrowy.

szklany półkrążek z pionową rysą na płaskiej ściance, leżący na papierze milimetrowym; szpilka B przy półokrągłej ściance, szpilka A na przerywanym okręgu po drugiej stronie; z prawej głowa obserwatora patrzącego od strony szpilki APowiększ
szklany półkrążek z pionową rysą na płaskiej ściance, leżący na papierze milimetrowym; szpilka B przy półokrągłej ściance, szpilka A na przerywanym okręgu po drugiej stronie; z prawej głowa obserwatora patrzącego od strony szpilki A

Szpilki A i B wbijano pionowo w podłoże na okręgu tak, aby – patrząc od strony szpilki A – obie szpilki były widoczne w jednej linii z rysą na półkrążku (główki szpilek nie wystawały ponad górną powierzchnię krążka). Szpilkę A wbijano na linii przerywanej, a szpilkę B – tak, by przylegała do półokrągłej bocznej powierzchni krążka.

Polecenie

2 punkty

W celu wyznaczenia wartości n współczynnika załamania światła w szkle uczniowie za pomocą szpilek A i B ustalili bieg promienia. Następnie na papierze milimetrowym oznaczyli punkty A, B, O, oraz punkty C i D wyznaczające odcinki AC, BD – których długości zostaną użyte do wyznaczenia n.

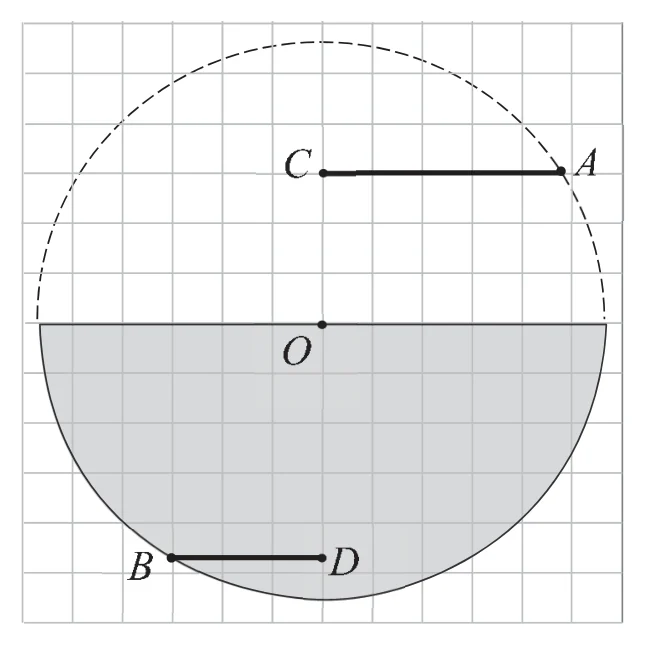

półkrążek na siatce milimetrowej, środek płaskiej krawędzi O; punkt A na przerywanym okręgu i poziomy odcinek AC do punktu C nad O; punkt B na półokrągłej krawędzi i poziomy odcinek BD do punktu D pod OPowiększ
półkrążek na siatce milimetrowej, środek płaskiej krawędzi O; punkt A na przerywanym okręgu i poziomy odcinek AC do punktu C nad O; punkt B na półokrągłej krawędzi i poziomy odcinek BD do punktu D pod O

Wyprowadź wzór, wyrażony jedynie poprzez długości odcinków ∣AC∣ oraz ∣BD∣, pozwalający obliczyć wartość n współczynnika załamania światła w szkle względem powietrza. Powołaj się na odpowiednie prawa fizyczne i zależności matematyczne.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

n=∣CA∣∣BD∣n = \frac{|CA|}{|BD|}

Prawo Snelliusa: n=sin⁡βsin⁡αn = \frac{\sin\beta}{\sin\alpha}

Sinusy kątów α i β wyrażamy stosunkami odpowiednich odcinków (trójkąty prostokątne OBD i OAC):

n=∣CA∣∣OA∣∣BD∣∣OB∣n = \frac{\frac{|CA|}{|OA|}}{\frac{|BD|}{|OB|}}

Uwzględniamy, że ∣OB∣ = ∣OA∣ = r:

n=∣CA∣r∣BD∣r→n=∣CA∣∣BD∣n = \frac{\frac{|CA|}{r}}{\frac{|BD|}{r}} \rightarrow n = \frac{|CA|}{|BD|}

Schemat punktowania

2 pkt

prawidłowe wyprowadzenie wzoru n=∣CA∣∣BD∣n = \frac{|CA|}{|BD|}.

1 pkt

prawidłowe zapisanie równania Snelliusa z zapisem sinusów jako stosunków długości odpowiednich odcinków.

0 pkt

brak spełnienia powyższych kryteriów.
