Zadanie

Wspólne informacje do wiązki zadań

Drobina o ujemnym ładunku elektrycznym wpada w obszar pola elektrycznego pomiędzy płytkami tak, że jej wektor prędkości jest równoległy do płaszczyzn obu płytek. Na rysunku poniżej przedstawiono dwie równoległe i przeciwnie naładowane płytki, ujemnie naładowaną drobinę oraz jej wektor prędkości w chwili początkowej – gdy wpada ona w obszar pomiędzy płytkami.

Przyjmij, że napięcie między płytkami wynosi 50 kV, pole elektryczne pomiędzy płytkami jest jednorodne, masa drobiny wynosi 10−14 kg, a bezwzględna wartość ładunku elektrycznego drobiny to około 10−12 C. Załóż, że w chwili początkowej odległość drobiny do każdej z płytek jest w przybliżeniu jednakowa, a drobina oddziałuje tylko z polem elektrycznym. Płytki są odległe od siebie o 25 mm.

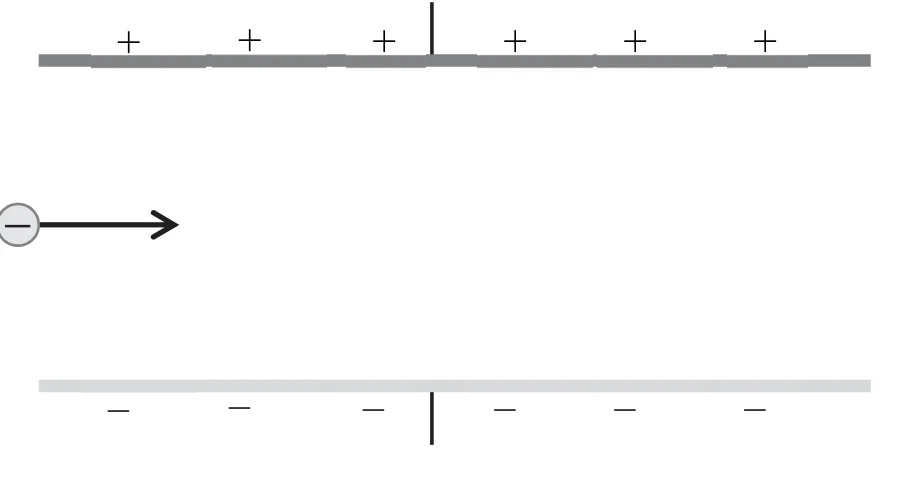

dwie poziome równoległe płytki, górna naładowana dodatnio (znaki +), dolna ujemnie (znaki −); z lewej, w połowie odległości między płytkami, ujemnie naładowana drobina z poziomym wektorem prędkości skierowanym w prawoPowiększ
dwie poziome równoległe płytki, górna naładowana dodatnio (znaki +), dolna ujemnie (znaki −); z lewej, w połowie odległości między płytkami, ujemnie naładowana drobina z poziomym wektorem prędkości skierowanym w prawo

Polecenie

1 punkt

Na rysunku powyżej zaznacz linie pola elektrycznego pomiędzy płytkami, oznacz zwroty tych linii oraz narysuj tor ruchu drobiny od momentu, w którym ona znajdzie się między płytkami do momentu uderzenia w jedną z nich.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Linie pola elektrycznego między płytkami: pionowe, równoległe, prostopadłe do płytek, zwrócone od płytki dodatniej (górnej, +) do płytki ujemnej (dolnej, −); przy brzegach płytek linie mogą się wyginać (efekty brzegowe nie muszą być uwzględniane).

Tor ruchu drobiny: łuk paraboli zakrzywiający się w górę – ujemnie naładowana drobina jest odchylana w stronę płytki dodatniej i uderza w nią.

Schemat punktowania

1 pkt

prawidłowe naszkicowanie toru ruchu cząstki oraz prawidłowe narysowanie linii pola elektrycznego (efekty brzegowe nie muszą być uwzględniane).

0 pkt

brak spełnienia powyższego kryterium.
