Zadanie 4.1, matura czerwiec 2019, fizyka rozszerzona

1 pktotwartełatwe (szac.)Czerwiec 2019

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

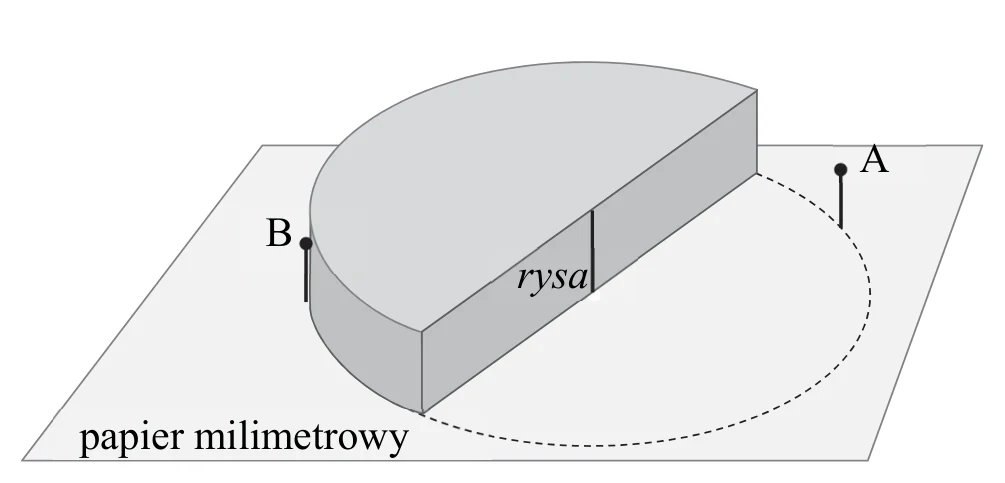

Uczniowie postanowili wyznaczyć współczynnik załamania światła w szkle, a następnie obliczyć wartość prędkości światła w tym szkle. Do tego celu użyli szklanego półkrążka z rysą wzdłuż jego osi (zobacz rysunek poniżej), dwóch szpilek A, B oraz kątomierza. Półkrążek położono na płaskim podłożu, na którym rozłożony był papier milimetrowy.

szklany półkrążek z pionową rysą na płaskiej ściance, leżący na papierze milimetrowym; szpilka B przy półokrągłej ściance, szpilka A na przerywanym okręgu po drugiej stronie; z prawej głowa obserwatora patrzącego od strony szpilki APowiększ
szklany półkrążek z pionową rysą na płaskiej ściance, leżący na papierze milimetrowym; szpilka B przy półokrągłej ściance, szpilka A na przerywanym okręgu po drugiej stronie; z prawej głowa obserwatora patrzącego od strony szpilki A

Szpilki A i B wbijano pionowo w podłoże na okręgu tak, aby – patrząc od strony szpilki A – obie szpilki były widoczne w jednej linii z rysą na półkrążku (główki szpilek nie wystawały ponad górną powierzchnię krążka). Szpilkę A wbijano na linii przerywanej, a szpilkę B – tak, by przylegała do półokrągłej bocznej powierzchni krążka.

Polecenie

1 punkt

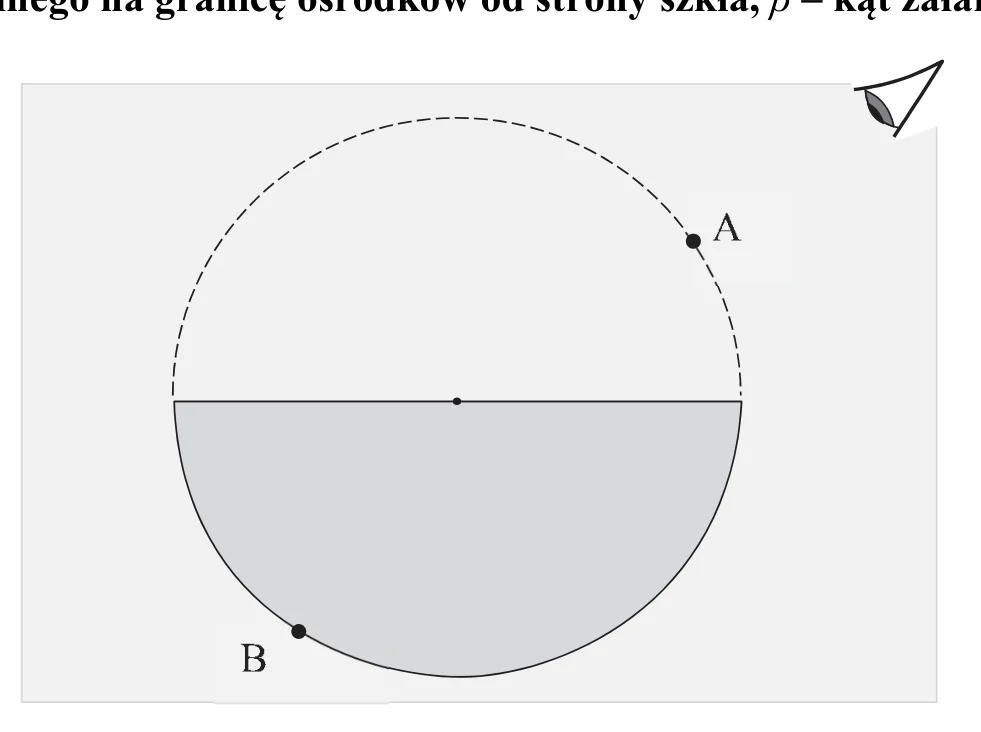

Narysuj na poniższym rysunku bieg promienia świetlnego od szpilki B do oka tak, aby obie szpilki były widoczne w jednej linii z rysą na półkrążku. Oznacz kąty: α – kąt padania promienia świetlnego na granicę ośrodków od strony szkła, β – kąt załamania.

widok z góry: półkrążek (zacieniowany) z zaznaczonym środkiem płaskiej krawędzi, przerywane dopełnienie okręgu; szpilka B na półokrągłej krawędzi szkła, szpilka A na przerywanym okręgu, w prawym górnym rogu oko obserwatoraPowiększ
widok z góry: półkrążek (zacieniowany) z zaznaczonym środkiem płaskiej krawędzi, przerywane dopełnienie okręgu; szpilka B na półokrągłej krawędzi szkła, szpilka A na przerywanym okręgu, w prawym górnym rogu oko obserwatora

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Promień biegnie od szpilki B wzdłuż promienia półkrążka (prostopadle do półokrągłej powierzchni, więc bez załamania) do środka O płaskiej ścianki (rysy). W punkcie O załamuje się na granicy szkło–powietrze, oddalając się od normalnej, i biegnie przez szpilkę A do oka.

α – kąt między promieniem w szkle a normalną do płaskiej ścianki w punkcie O (po stronie szkła);

β – kąt między promieniem w powietrzu a tą normalną (po stronie powietrza), β > α.

Schemat punktowania

1 pkt

prawidłowe narysowanie biegu promienia świetlnego oraz prawidłowe oznaczenia kątów.

0 pkt

brak spełnienia powyższego kryterium.
