Zadanie 3.1, matura czerwiec 2019, fizyka rozszerzona

3 pktobliczeniowetrudne (szac.)Czerwiec 2019

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Cztery bryły obrotowe: dwie cienkościenne jednorodne rury R1 i R2 oraz dwa jednorodne walce W1 i W2, ustawiono na równi pochyłej wzdłuż linii l1. Rura R1 ma masę m i promień r. Zależności pomiędzy masami i promieniami brył oznaczono na rysunku poniżej. Wszystkie bryły staczają się z równi bez poślizgu, bez prędkości początkowej i bez strat energii mechanicznej. Układ znajduje się w ziemskim polu grawitacyjnym o natężeniu g⃗\vec{g}.

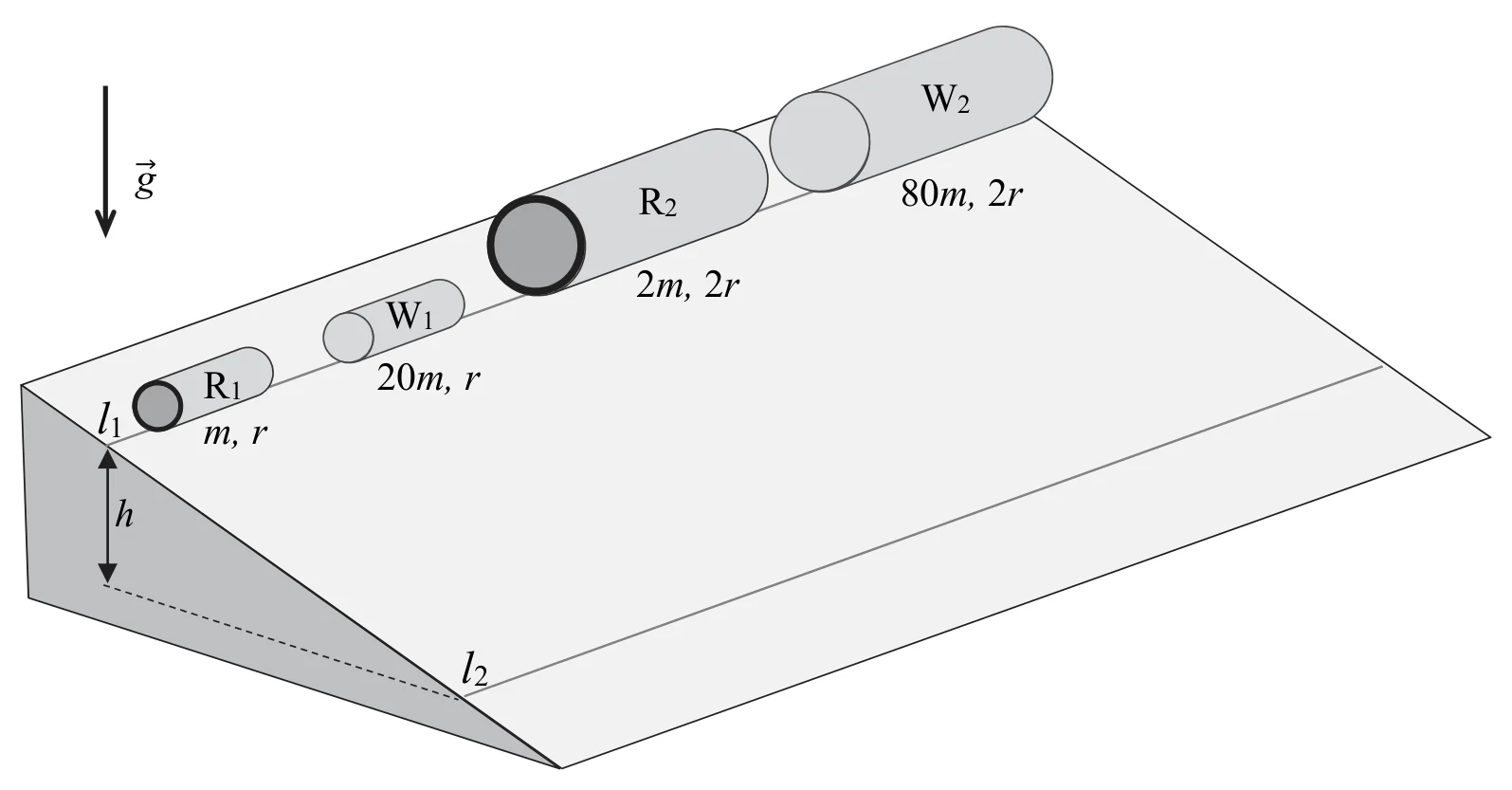

równia pochyła z czterema bryłami ustawionymi wzdłuż górnej linii l1: R1 (m, r), W1 (20m, r), R2 (2m, 2r), W2 (80m, 2r); dolna linia l2 niżej o wysokość h; wektor g skierowany pionowo w dółPowiększ
równia pochyła z czterema bryłami ustawionymi wzdłuż górnej linii l1: R1 (m, r), W1 (20m, r), R2 (2m, 2r), W2 (80m, 2r); dolna linia l2 niżej o wysokość h; wektor g skierowany pionowo w dół

Moment bezwładności bryły obrotowej o promieniu rb i masie mb, względem osi symetrii obrotowej tej bryły, dany jest wzorem:

I=kmbrb2I = km_b r_b^2

gdzie k jest pewnym współczynnikiem. Dla rury k = 1, a dla walca k = 0,5. Rozważamy sytuację, w której każda ze staczających się brył pokonuje drogę od poziomej linii l1 do poziomej linii l2, przemieszczając się w pionie o wysokość h.

Polecenie

3 punkty

Wyprowadź wzór wyrażający zależność wartości v prędkości środka masy bryły obrotowej od współczynnika k oraz wysokości h.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

v=2gh1+kv = \sqrt{\frac{2gh}{1+k}}

Sposób 1. (zasada zachowania energii)

Przyjmujemy, że zero energii potencjalnej dla każdej z brył jest na poziomie środka masy w chwili, gdy bryła dotyka linii l2. Korzystamy z warunku braku poślizgu: v = ωr.

Emech(l1) = Emech(l2) → Epot 1 + Ekin calk 1 = Epot 2 + Ekin calk 2

mgh+0=0+12mv2+12Iω2→mgh=12mv2+12kmr2ω2mgh + 0 = 0 + \frac{1}{2}mv^2 + \frac{1}{2}I\omega^2 \rightarrow mgh = \frac{1}{2}mv^2 + \frac{1}{2}kmr^2\omega^2

gh=12v2+12kv2→2gh=v2+kv2→v2=2gh1+kgh = \frac{1}{2}v^2 + \frac{1}{2}kv^2 \rightarrow 2gh = v^2 + kv^2 \rightarrow v^2 = \frac{2gh}{1+k}

v=2gh1+kv = \sqrt{\frac{2gh}{1+k}}

Sposób 2. (równania II zasady dynamiki)

II zasada dynamiki dla ruchu postępowego środka masy i dla ruchu obrotowego względem środka masy (moment siły względem środka masy to moment siły tarcia statycznego Ts, która w ogólności nie osiąga wartości maksymalnej); warunek braku poślizgu: a = εr.

ma=mgsin⁡α−Tsma = mg\sin\alpha - T_s oraz Iε=rTs→kmr2ar=rTs→Ts=kmaI\varepsilon = rT_s \rightarrow kmr^2\frac{a}{r} = rT_s \rightarrow T_s = kma

ma=mgsin⁡α−kma→a=gsin⁡αk+1ma = mg\sin\alpha - kma \rightarrow a = \frac{g\sin\alpha}{k+1}

Drogę między linią l1 a linią l2 oznaczamy s, wtedy sin⁡α=hs\sin\alpha = \frac{h}{s}:

v2=2as→v2=2gsin⁡αk+1s=2ghsk+1s=2ghk+1→v=2gh1+kv^2 = 2as \rightarrow v^2 = 2\frac{g\sin\alpha}{k+1}s = \frac{2g\frac{h}{s}}{k+1}s = \frac{2gh}{k+1} \rightarrow v = \sqrt{\frac{2gh}{1+k}}

Schemat punktowania

3 pkt

prawidłowe wyprowadzenie wzoru na prędkość.

2 pkt

prawidłowe zapisanie zasady zachowania energii z wykorzystaniem wzorów na: energię kinetyczną ruchu postępowego, energię kinetyczną ruchu obrotowego, energię potencjalną, oraz wykorzystanie związków: v = ωr i I = kmr2

LUB

– prawidłowe zapisanie II zasady dynamiki dla ruchu postępowego i obrotowego bryły z uwzględnieniem związku a = εr, wzoru I = kmr2 oraz wzorów z kinematyki ruchu jednostajnie przyspieszonego (np. v2 = 2as).

1 pkt

zapisanie zasady zachowania energii z uwzględnieniem energii kinetycznej ruchu postępowego oraz energii kinetycznej ruchu obrotowego bryły

LUB

– zapisanie II zasady dynamiki dla ruchu postępowego i obrotowego bryły.

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Akceptowane są oba podejścia (zasada zachowania energii lub dynamika).
