Zadanie 7.3, matura czerwiec 2019, fizyka rozszerzona

3 pktotwarteśrednie (szac.)Czerwiec 2019

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Uzwojenie pierwotne pewnego transformatora ma 1500 zwojów, a uzwojenie wtórne liczy 120 zwojów. Pierwotne uzwojenie tego transformatora podłączono do źródła napięcia sinusoidalnie zmiennego o wartości skutecznej 230 V i częstotliwości 50 Hz. Do uzwojenia wtórnego podłączono opornik. Przyjmij, że energia jest przekazywana pomiędzy uzwojeniami bez strat.

Polecenie

3 punkty

Do obwodu wtórnego opisanego transformatora, w celu uzyskania prądu o stałym kierunku, włączono dodatkowo diodę w sposób pokazany na rysunku poniżej. Przyjmij, że dioda ma w kierunku przewodzenia opór równy 0 Ω, natomiast w kierunku zaporowym jej opór jest nieskończenie duży. Przyjmij, że maksymalna wartość napięcia chwilowego na uzwojeniu wtórnym wynosi 26 V.

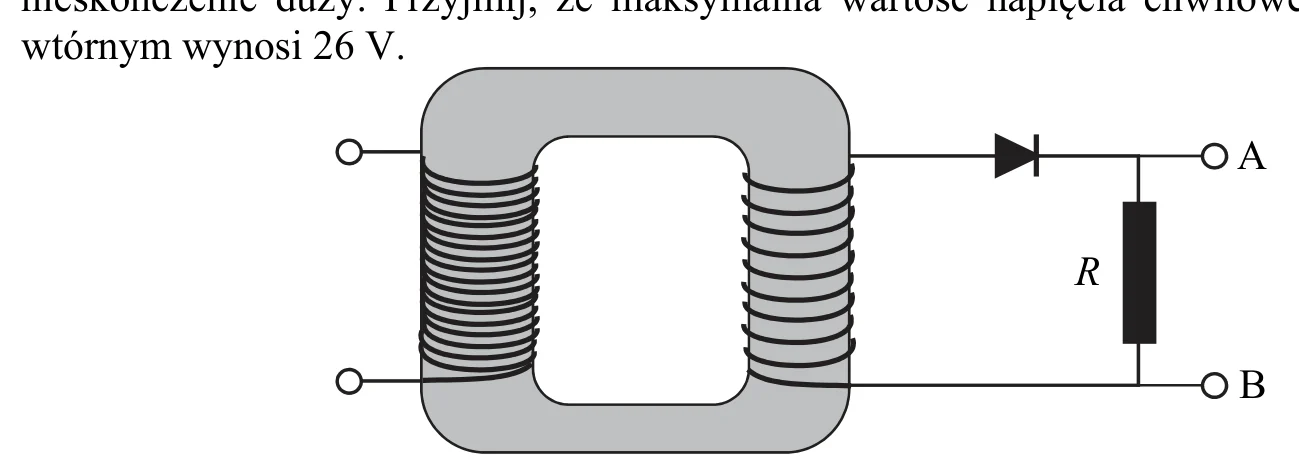

schemat transformatora z rdzeniem i dwoma uzwojeniami; w obwodzie uzwojenia wtórnego dioda połączona szeregowo z opornikiem R, końce opornika oznaczone A i BPowiększ
schemat transformatora z rdzeniem i dwoma uzwojeniami; w obwodzie uzwojenia wtórnego dioda połączona szeregowo z opornikiem R, końce opornika oznaczone A i B

Narysuj wykres zależności napięcia U na końcach A, B opornika R od czasu t. Wykres sporządź dla przedziału czasu równego co najmniej półtora okresu zmienności napięcia pierwotnego.

pusty układ współrzędnych na siatce kratek; oś pozioma: t, s, od 0 do 0,035 co 0,005; oś pionowa: U, V, od −30 do 30Powiększ
pusty układ współrzędnych na siatce kratek; oś pozioma: t, s, od 0 do 0,035 co 0,005; oś pionowa: U, V, od −30 do 30

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Napięcie maksymalne na końcach A i B opornika wynosi U2 max=2⋅18,4 V≈26 VU_{2\,max} = \sqrt{2} \cdot 18{,}4\ \mathrm{V} \approx 26\ \mathrm{V}.

Okres zmienności napięcia na obu uzwojeniach:

T=1f=150 Hz=0,02 sT = \frac{1}{f} = \frac{1}{50\ \mathrm{Hz}} = 0{,}02\ \mathrm{s}

Wykres napięcia na końcach opornika uwzględnia działanie diody: prąd nie płynie przez odbiornik w kierunku zaporowym diody (przez połowę okresu). Przykładowy wykres: półsinusoida od 0 do 0,010 s z maksimum 26 V w t = 0,005 s, napięcie równe zeru od 0,010 s do 0,020 s, kolejna półsinusoida od 0,020 s do 0,030 s z maksimum 26 V w t = 0,025 s.

Uwaga (CKE): prawidłowe rozwiązania to także: co pół okresu „garb w dół/zero/garb w dół” lub „zero/garb w górę/zero” lub „zero/garb w dół/zero”.

Schemat punktowania

3 pkt

narysowanie wykresu o charakterze jednopołówkowym z poprawnie wyznaczonym okresem oraz z poprawnie oznaczoną maksymalną wartością napięcia.

2 pkt

narysowanie wykresu o charakterze jednopołówkowym z poprawnie wyznaczonym okresem lub z poprawnie oznaczoną maksymalną wartością napięcia.

1 pkt

narysowanie wykresu o charakterze jednopołówkowym

LUB

– wyznaczenie okresu zmienności napięcia.

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Prawidłowe rozwiązania to także: co pół okresu "garb w dół/zero/garb w dół" lub "zero/garb w górę/zero" lub "zero/garb w dół/zero".
