Zadanie 1.1, matura maj 2016, fizyka rozszerzona

5 pktotwartełatwe 66%Maj 2016

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Wózek poruszał się bez tarcia (np. na torze powietrznym) po poziomej prostej (osi x) i odbił się od nieruchomej przeszkody. Zarejestrowano kolejne położenia wózka w odstępach co 0,1 s, a wyniki przedstawiono w poniższej tabeli. Dokładność pomiarów położenia wynosiła 5 cm.

t, s00,10,20,30,40,50,60,70,8
x, cm154070951251201008060

Polecenie

5 punktów

a) Wykonaj wykres zależności x(t) i zaznacz na wykresie niepewności x. Pomiary czasu przyjmij za dokładne.3 punkty

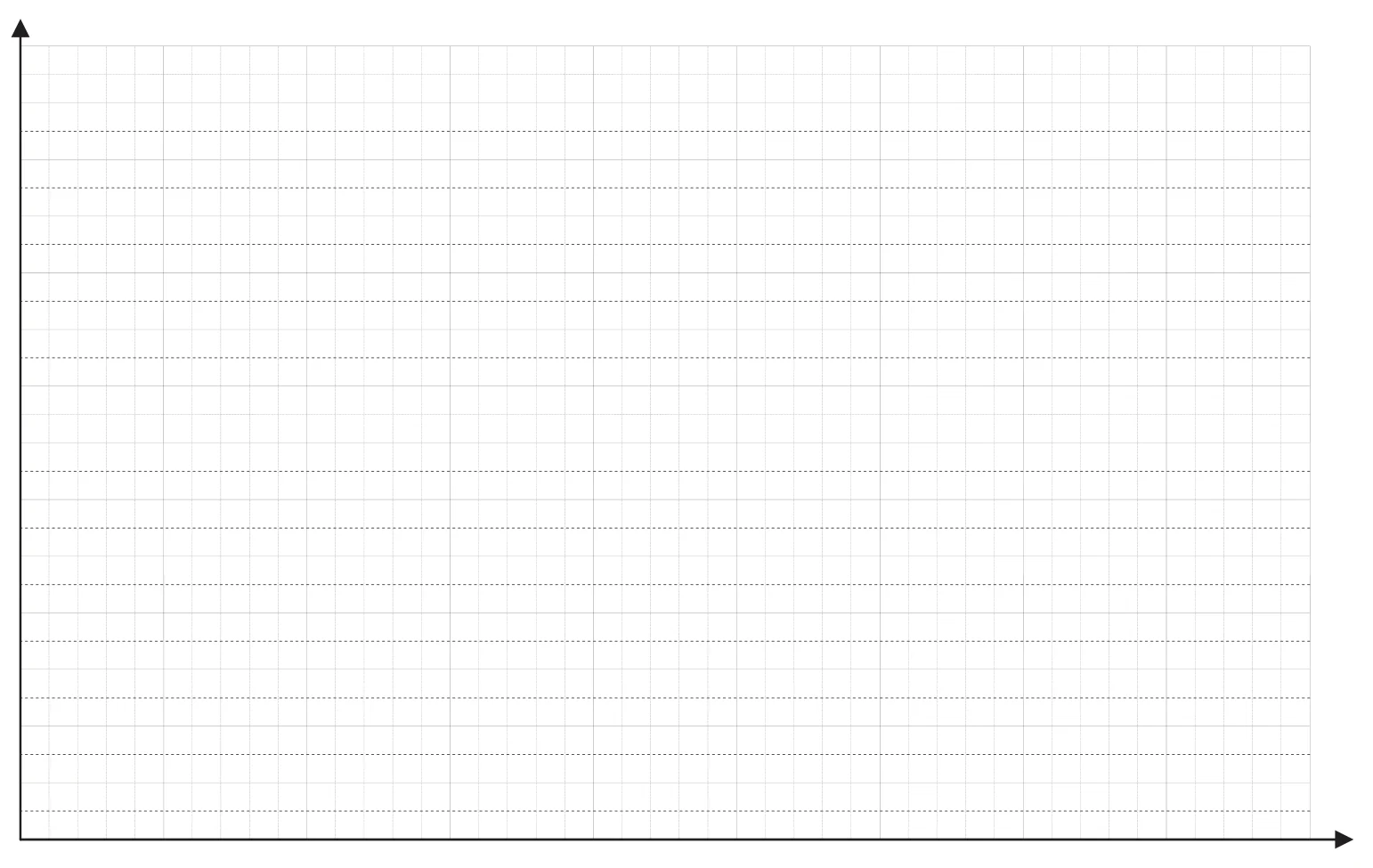

pusta siatka kratek z dwiema osiami zakończonymi strzałkami, osie bez opisu i bez podziałkiPowiększ
pusta siatka kratek z dwiema osiami zakończonymi strzałkami, osie bez opisu i bez podziałki

b) Na podstawie wykresu ustal czas odbicia (z dokładnością do 0,02 s) i położenie wózka w tej chwili (z dokładnością do 5 cm).2 punkty

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

a) Wykres (rysunek CKE): oś pozioma opisana t, s, wyskalowana od 0 do co najmniej 0,8 s; oś pionowa opisana x, cm, wyskalowana od 0 do 140 cm. Naniesione wszystkie punkty z tabeli wraz z pionowymi odcinkami niepewności ±5 cm. Przez punkty od t = 0 do t = 0,4 s poprowadzona prosta rosnąca, a przez punkty od t = 0,5 s do t = 0,8 s prosta malejąca; proste przecinają się w chwili odbicia.

b) Odczytanie z wykresu i napisanie poprawnej wartości czasu odbicia (od 0,40 s do 0,46 s) oraz położenia wózka (od 125 cm do 140 cm).

Schemat punktowania

a)

3 pkt

poprawne opisanie i wyskalowanie osi, poprawne naniesienie punktów wraz z niepewnościami, narysowanie prostych zgodnych z punktami.

2 pkt

poprawne opisanie i wyskalowanie osi, poprawne naniesienie punktów wraz z niepewnościami.

1 pkt

poprawne opisanie i wyskalowanie osi, poprawne naniesienie punktów

LUB

– poprawne opisanie i wyskalowanie osi, błędne naniesienie jednego punktu (tylko jednego), poprawne naniesienie niepewności.

0 pkt

brak spełnienia powyższych kryteriów (m.in. zamiana osi wykresu).

b)

2 pkt

odczytanie z wykresu i napisanie poprawnej wartości czasu odbicia oraz położenia wózka.

1 pkt

odczytanie z wykresu i napisanie poprawnej wartości czasu odbicia

LUB

– odczytanie z wykresu i napisanie poprawnej wartości położenia wózka.

0 pkt

brak spełnienia powyższych kryteriów.
