Zadanie 10.2, matura maj 2016, fizyka rozszerzona

2 pktobliczeniowetrudne 23%Maj 2016

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Dipol elektryczny to układ dwóch różnoimiennych ładunków o tej samej wartości bezwzględnej q, umieszczonych w odległości d od siebie. Momentem dipolowym p⃗\vec{p} nazywamy wektor o wartości p = q ⋅ d, zwrócony od ładunku ujemnego do dodatniego.

Natężenie pola elektrostatycznego układu ładunków można wyznaczyć jako wektorową sumę natężeń pól wytwarzanych przez każdy ładunek z osobna.

Polecenie

2 punkty

Parametry przedstawione na rysunku do zadania 10.1. mają wartości d = 10−2 m, q = 10−12 C. Ładunki znajdują się w próżni.

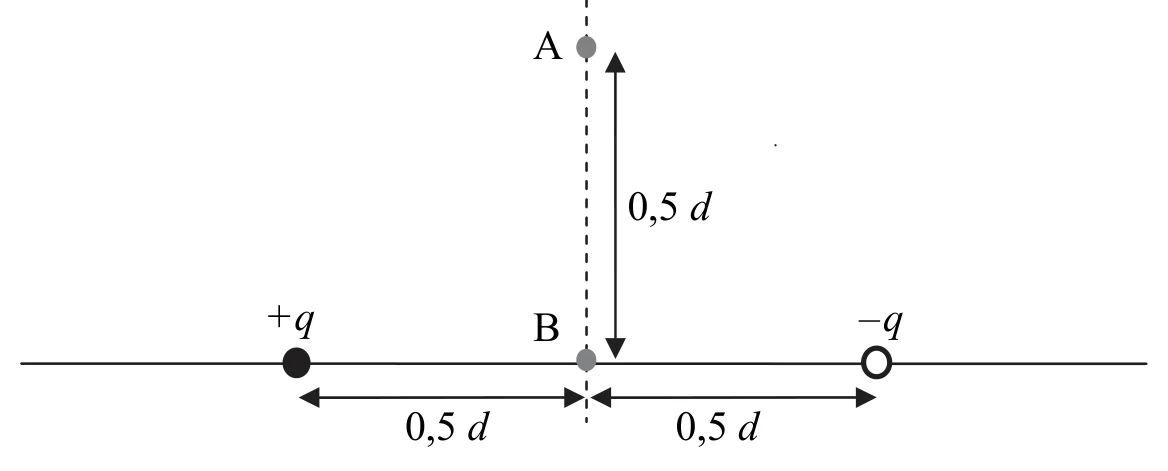

ładunki +q i −q na poziomej osi dipola, każdy w odległości 0,5 d od punktu B; przez B przechodzi pionowa przerywana symetralna; na symetralnej punkt A w odległości 0,5 d nad BPowiększ
ładunki +q i −q na poziomej osi dipola, każdy w odległości 0,5 d od punktu B; przez B przechodzi pionowa przerywana symetralna; na symetralnej punkt A w odległości 0,5 d nad B

Oblicz wartość natężenia pola w punkcie B.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Zgodnie ze wzorem E=q4πε0r2E = \frac{q}{4\pi\varepsilon_0 r^2} (dla r = 0,5d = 5 ⋅ 10−3 m) wartość natężenia pola jednego z danych ładunków w punkcie B wynosi 360 NC360\ \mathrm{\frac{N}{C}}. Natężenia pól obu ładunków w punkcie B mają ten sam kierunek i zwrot, więc całkowite natężenie pola ma wartość dwukrotnie większą, czyli 720 NC720\ \mathrm{\frac{N}{C}} (lub 720 Vm720\ \mathrm{\frac{V}{m}}).

Schemat punktowania

2 pkt

obliczenie wartości natężenia pola.

1 pkt

poprawna metoda obliczenia wartości natężenia pola wytwarzanego przez pojedynczy ładunek q (z podstawieniem r = 0,5d)

LUB

– uwzględnienie, że całkowite natężenie pola ma wartość dwukrotnie większą od natężenia pola pojedynczego ładunku.

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Punkt B leży na osi dipola; wektory natężeń od obu ładunków są równoległe i się sumują.
