Zadanie

Wspólne informacje do wiązki zadań

Zbudowano tratwę z 10 drewnianych pni. Każdy pień ma kształt walca o polu podstawy 700 cm2 i długości 2 m.

Polecenie

2 punkty

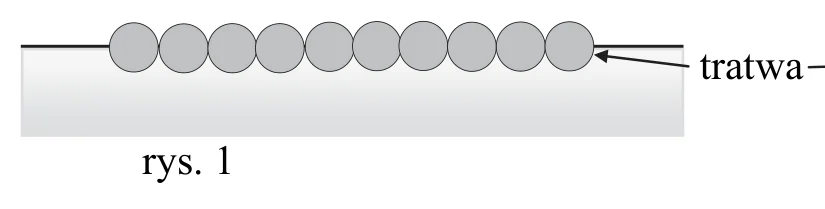

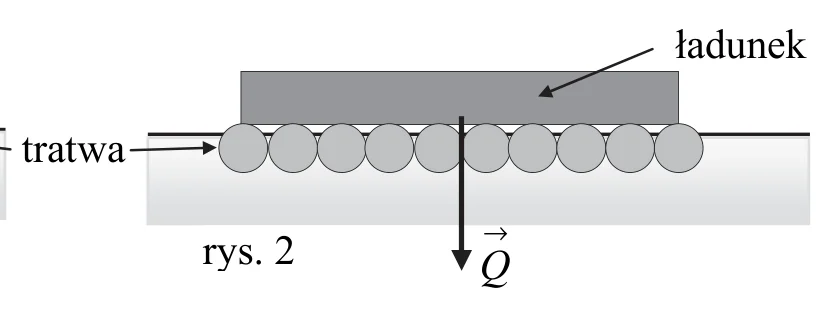

Na rysunku 1 przedstawiono pływającą na powierzchni wody tratwę bez obciążenia, a na rysunku 2 – pływającą tratwę obciążoną ładunkiem. Wektor siły Q⃗\vec{Q} na rysunku 2 odpowiada tylko ciężarowi ładunku. Dorysuj na każdym rysunku wektory ciężaru tratwy P⃗\vec{P} (bez ładunku) i działającej na nią siły wyporu F⃗\vec{F}. Oznacz narysowane siły. Zachowaj relacje pomiędzy długościami wektorów sił (dotyczy to zarówno porównania sił na jednym z rysunków, jak i porównania obu rysunków).

rys. 1 – tratwa z dziesięciu pni (koła w przekroju) pływająca na powierzchni wody bez ładunku; rys. 2 – ta sama tratwa z prostokątnym ładunkiem, od ładunku pionowo w dół narysowany wektor Q; podpisy: tratwa, ładunekPowiększ
rys. 1 – tratwa z dziesięciu pni (koła w przekroju) pływająca na powierzchni wody bez ładunku; rys. 2 – ta sama tratwa z prostokątnym ładunkiem, od ładunku pionowo w dół narysowany wektor Q; podpisy: tratwa, ładunek

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Narysowanie i oznaczenie na każdym rysunku wektorów ciężaru tratwy P⃗\vec{P} i działających na nią sił wyporu F⃗\vec{F} (rysunek CKE):

– rys. 1: wektor P⃗\vec{P} skierowany pionowo w dół i wektor F⃗\vec{F} skierowany pionowo w górę, przyłożone do tratwy, o jednakowych długościach;

– rys. 2: wektor P⃗\vec{P} skierowany w dół, tej samej długości co na rys. 1, oraz wektor F⃗\vec{F} skierowany w górę, o długości równej sumie długości wektorów P⃗\vec{P} i Q⃗\vec{Q}.

Schemat punktowania

2 pkt

poprawne oba rysunki (siły P⃗\vec{P} jednakowe, siła F⃗\vec{F} na lewym rysunku o tej samej wartości, co siła P⃗\vec{P}, siła F⃗\vec{F} na prawym rysunku o wartości równej sumie wartości sił P⃗\vec{P} i Q⃗\vec{Q}).

1 pkt

narysowanie na lewym rysunku dwóch równoważących się sił P⃗\vec{P} (w dół) i F⃗\vec{F} (w górę) przyłożonych do tratwy

LUB

– dorysowanie na prawym rysunku siły P⃗\vec{P} (w dół) i siły F⃗\vec{F} (w górę, o wartości równej w przybliżeniu sumie wartości P⃗\vec{P} i Q⃗\vec{Q}).

0 pkt

brak spełnienia powyższych kryteriów.
