Zadanie 12, matura maj 2016, fizyka rozszerzona

4 pktobliczeniowetrudne (szac.)Maj 2016

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Polecenie

4 punkty

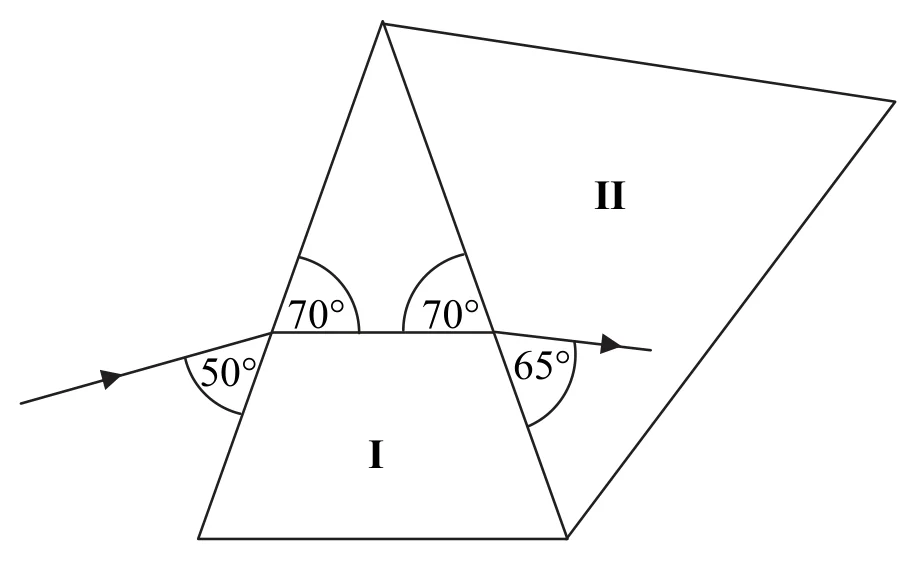

Na dwa sklejone ze sobą pryzmaty I i II skierowano promień światła laserowego. Na rysunku zaznaczono bieg wiązki oraz kąty, jakie tworzy promień z powierzchniami pryzmatów.

Przyjmij, że współczynnik załamania powietrza otaczającego układ pryzmatów jest równy 1.

trójkątny pryzmat I (wierzchołkiem do góry) sklejony prawą ścianą z czworokątnym pryzmatem II; promień pada z lewej strony na lewą ścianę pryzmatu I, tworząc z nią kąt 50°, wewnątrz pryzmatu I biegnie poziomo i tworzy kąty 70° z lewą i z prawą ścianą, a w pryzmacie II tworzy kąt 65° z powierzchnią sklejeniaPowiększ
trójkątny pryzmat I (wierzchołkiem do góry) sklejony prawą ścianą z czworokątnym pryzmatem II; promień pada z lewej strony na lewą ścianę pryzmatu I, tworząc z nią kąt 50°, wewnątrz pryzmatu I biegnie poziomo i tworzy kąty 70° z lewą i z prawą ścianą, a w pryzmacie II tworzy kąt 65° z powierzchnią sklejenia

Na podstawie danych zamieszczonych na rysunku:

a) Oblicz współczynnik załamania szkła, z którego wykonano pryzmat I. Wynik podaj z 2 cyframi po przecinku.2 punkty

b) Oceń i uzasadnij, czy szkło pryzmatu II ma większy, czy – mniejszy współczynnik załamania niż szkło pryzmatu I.1 punkt

c) Oblicz współczynnik załamania szkła, z którego wykonano pryzmat II. Wynik podaj z 2 cyframi po przecinku.1 punkt

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Na rysunku zaznaczono kąty między promieniami a krawędziami pryzmatów. Do prawa załamania należy podstawiać kąty między promieniami a normalnymi do krawędzi, czyli odjąć dane kąty od 90°.

a) Obliczamy nI=sin⁡40∘sin⁡20∘=1,88n_{\mathrm{I}} = \frac{\sin 40^\circ}{\sin 20^\circ} = 1{,}88.

b) Szkło pryzmatu II ma mniejszy współczynnik załamania od szkła pryzmatu I, ponieważ promień załamany w pryzmacie II jest odchylony od normalnej bardziej niż promień padający.

c) Obliczamy nInII=sin⁡25∘sin⁡20∘=1,236\frac{n_{\mathrm{I}}}{n_{\mathrm{II}}} = \frac{\sin 25^\circ}{\sin 20^\circ} = 1{,}236 (lub 1,24) oraz nII = 1,52.

Schemat punktowania

a)

2 pkt

poprawna metoda obliczenia nI i poprawny wynik.

1 pkt

poprawna identyfikacja kątów padania i załamania, zastosowanie prawa załamania, błąd lub brak obliczeń.

0 pkt

brak spełnienia powyższych kryteriów.

b)

1 pkt

stwierdzenie, że nII < nI, oparte na porównaniu kątów padania i załamania lub na poprawnych wynikach a) i c).

0 pkt

brak spełnienia powyższego kryterium.

c)

1 pkt

poprawna metoda obliczenia nII i poprawny wynik

LUB

– poprawna metoda obliczenia nII, wynik obliczenia błędny wyłącznie z powodu błędu popełnionego w punkcie a).

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Należy pamiętać o zamianie kątów między promieniami a krawędziami na kąty między promieniami a normalnymi (odejmowanie od 90°). Wyniki: nI ≈ 1,88, nII ≈ 1,52.

Umiejętności w zadaniu
