Zadanie 14.2, matura maj 2016, fizyka rozszerzona

4 pktobliczeniowetrudne 32%Maj 2016

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

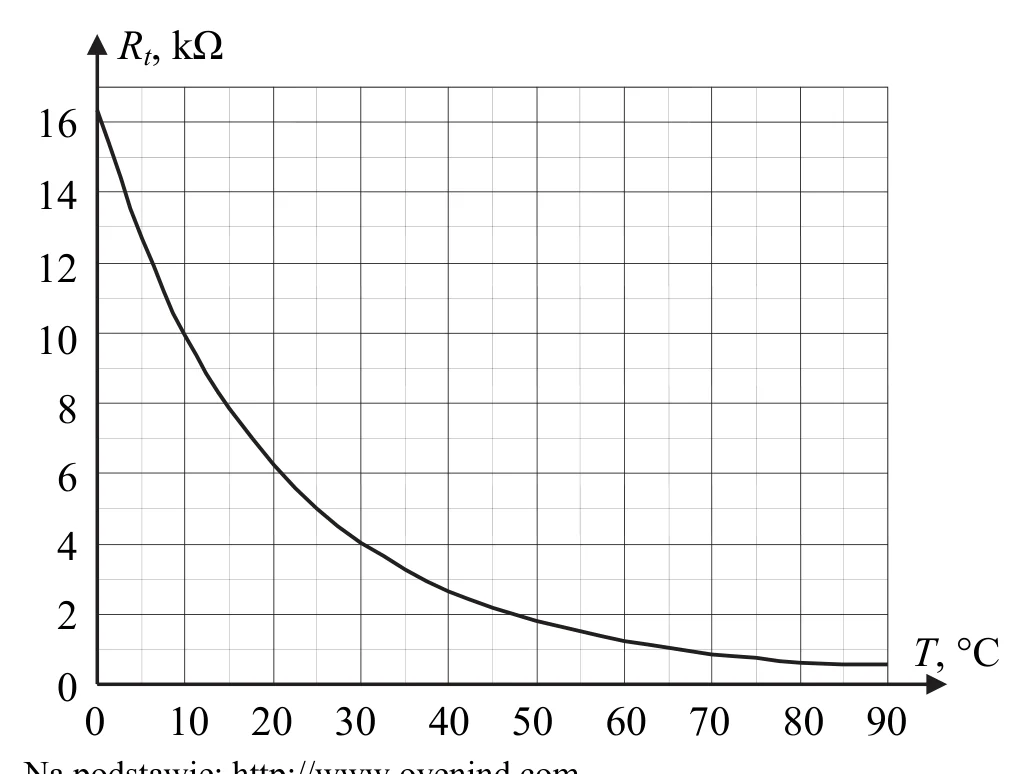

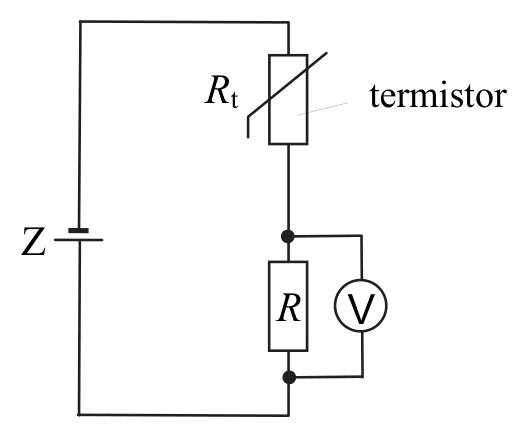

Termistor jest opornikiem półprzewodnikowym, którego opór zależy od temperatury. Poniżej po lewej stronie przedstawiono wykres zależności oporu pewnego termistora od temperatury. Termistor został włączony w obwód elektryczny, którego schemat przedstawiono po prawej stronie. Napięcie źródła Z ma wartość 12 V, a opór R wynosi 500 Ω. Opór woltomierza jest bardzo duży.

po lewej wykres zależności oporu termistora (oś pionowa: Rt, kΩ, od 0 do 16) od temperatury (oś pozioma: T, °C, od 0 do 90) na siatce kratek, pod nim źródło: Na podstawie: http://www.ovenind.com; po prawej schemat obwodu: źródło Z, termistor Rt i opornik R połączone szeregowo, woltomierz V dołączony równolegle do opornika RPowiększ
po lewej wykres zależności oporu termistora (oś pionowa: Rt, kΩ, od 0 do 16) od temperatury (oś pozioma: T, °C, od 0 do 90) na siatce kratek, pod nim źródło: Na podstawie: http://www.ovenind.com; po prawej schemat obwodu: źródło Z, termistor Rt i opornik R połączone szeregowo, woltomierz V dołączony równolegle do opornika R

Polecenie

4 punkty

Układ elektryczny, którego schemat przedstawiono w treści zadania, został wykorzystany do pomiaru temperatury wody w instalacji centralnego ogrzewania.

Oblicz opór termistora, przy którym woltomierz wskaże napięcie 3 V. Napisz, ile wynosiła wtedy temperatura wody w instalacji centralnego ogrzewania.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Przykłady poprawnej odpowiedzi

Sposób 1.

Natężenie prądu płynącego przez opornik wynosi IR=URR=3 V500 Ω=6⋅10−3 AI_R = \frac{U_R}{R} = \frac{3\ \mathrm{V}}{500\ \Omega} = 6 \cdot 10^{-3}\ \mathrm{A}, a napięcie na termistorze Ut = UC − UR = 12 V − 3 V = 9 V. Termistor i opornik R są połączone szeregowo, czyli przez oba elementy płynie prąd o takim samym natężeniu. Stosując prawo Ohma, obliczamy opór termistora Rt=UtIt=9 V6⋅10−3 A=1500 ΩR_t = \frac{U_t}{I_t} = \frac{9\ \mathrm{V}}{6 \cdot 10^{-3}\ \mathrm{A}} = 1500\ \Omega i odczytujemy z wykresu wartość temperatury odpowiadającej temu oporowi: T = 55 °C.

Sposób 2.

Natężenie prądu w obwodzie wyznaczamy z zależności I=UCR+Rt=12 V500 Ω+RtI = \frac{U_C}{R + R_t} = \frac{12\ \mathrm{V}}{500\ \Omega + R_t}. Iloczyn I ⋅ R jest napięciem wskazywanym przez woltomierz. Z równania 12 V500 Ω+Rt⋅500 Ω=3 V\frac{12\ \mathrm{V}}{500\ \Omega + R_t} \cdot 500\ \Omega = 3\ \mathrm{V} obliczamy opór termistora Rt = 1500 Ω, a następnie odczytujemy z wykresu temperaturę T = 55 °C.

Schemat punktowania

4 pkt

poprawne obliczenie oporu termistora oraz napisanie poprawnej temperatury wody.

3 pkt

poprawne obliczenie oporu termistora

LUB

– poprawna metoda obliczenia oporu termistora, błąd rachunkowy, odczytanie z wykresu temperatury zgodnej z otrzymaną wartością oporu.

2 pkt

poprawna metoda wyznaczenia wartości natężenia prądu płynącego przez opornik oraz poprawna metoda wyznaczenia wartości napięcia na termistorze

LUB

– poprawne zastosowanie prawa Ohma do całego obwodu (opór zastępczy) oraz poprawne zastosowanie prawa Ohma do jednego z oporników.

1 pkt

poprawna metoda wyznaczenia wartości natężenia prądu płynącego przez opornik

LUB

– poprawna metoda wyznaczenia wartości napięcia na termistorze

LUB

– poprawne zastosowanie prawa Ohma do całego obwodu (opór zastępczy).

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Woltomierz mierzy napięcie na oporze R, a termistor i R są połączone szeregowo. Wynik: Rt = 1500 Ω, T = 55 °C.
