Zadanie 2.1, matura czerwiec 2017, fizyka rozszerzona

1 pktotwartełatwe (szac.)Czerwiec 2017

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

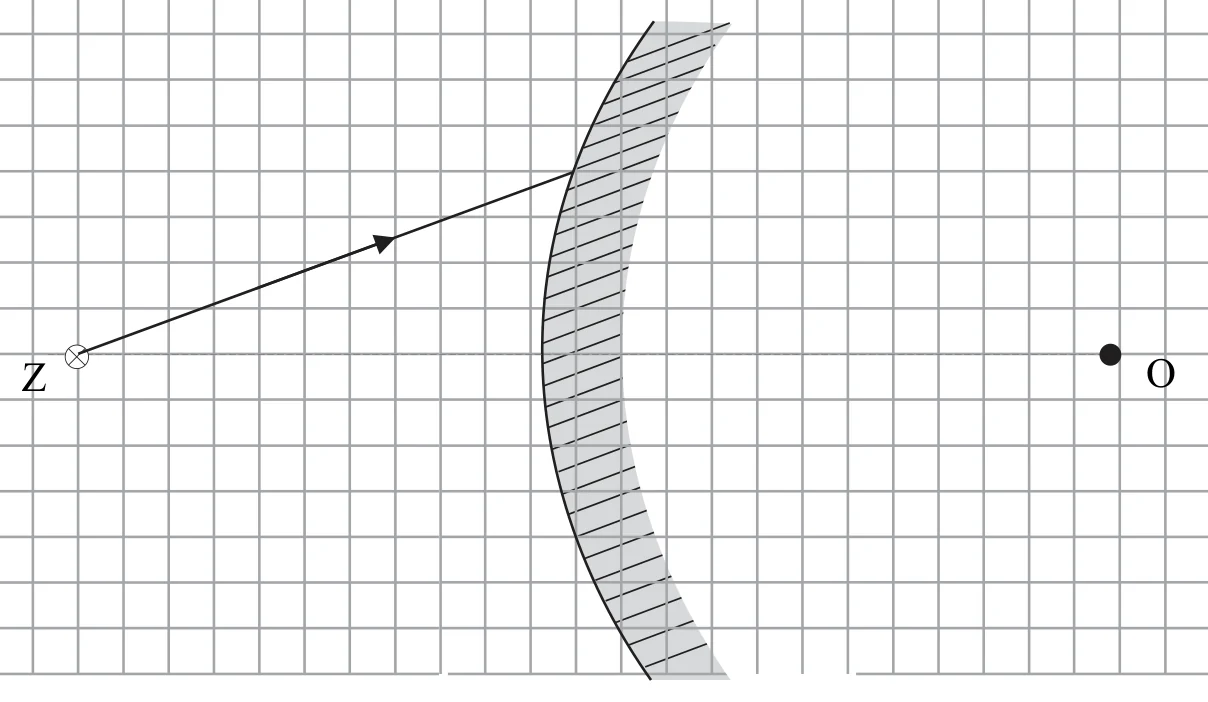

Promień światła emitowanego przez punktowe źródło Z biegnie w powietrzu, a następnie pada na powierzchnię zwierciadła sferycznego wypukłego o środku krzywizny w punkcie O (patrz rysunek poniżej).

rysunek na tle kratki, źródło Z i środek krzywizny O leżące na jednej poziomej linii, między nimi przekrój zwierciadła wypukłego zwróconego powierzchnią odbijającą w stronę Z; promień biegnący ze źródła Z ukośnie w górę aż do powierzchni zwierciadłaPowiększ
rysunek na tle kratki, źródło Z i środek krzywizny O leżące na jednej poziomej linii, między nimi przekrój zwierciadła wypukłego zwróconego powierzchnią odbijającą w stronę Z; promień biegnący ze źródła Z ukośnie w górę aż do powierzchni zwierciadła

Polecenie

1 punkt

Dorysuj dalszy bieg promienia.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Promień odbity od zwierciadła biegnie od punktu padania w lewo i ku górze, tak że kąt odbicia jest równy kątowi padania; oba kąty mierzy się od normalnej, czyli od prostej przechodzącej przez punkt padania i środek krzywizny O.

Kąty padania i odbicia muszą być w przybliżeniu równe (idealnie, gdy odcinki równoległe do stycznej, licząc od normalnej do każdego z promieni, będą wyraźnie równe). Jeżeli kąty różnią się znacznie, jednak są podpisane i przyrównane, to rozwiązanie należy uznać.

Wykonanie konstrukcji przedstawionej na rysunku w zasadach oceniania nie jest wymagane.

Schemat punktowania

1 pkt

narysowanie promienia odbitego z kątami padania i odbicia w przybliżeniu równymi (albo z kątami podpisanymi i przyrównanymi).

0 pkt

brak spełnienia powyższego kryterium.

Komentarz. Jeśli kąty różnią się znacznie, jednak są podpisane i przyrównane, to rozwiązanie należy uznać. Wykonanie przedstawionej na rysunku konstrukcji nie jest wymagane.
