Zadanie

Wspólne informacje do wiązki zadań

Przez opornik płynie prąd przemienny o natężeniu zmieniającym się w czasie tak, jak to przedstawiono na wykresie. Źródłem napięcia przemiennego jest prądnica, której wirnik składa się ze 100 ciasno nawiniętych zwojów z cienkiego izolowanego drutu miedzianego. Każdy ze zwojów ma kształt prostokątnej ramki o polu powierzchni 20 cm2. Wirnik obraca się w jednorodnym polu magnetycznym wokół osi prostopadłej do linii pola magnetycznego.

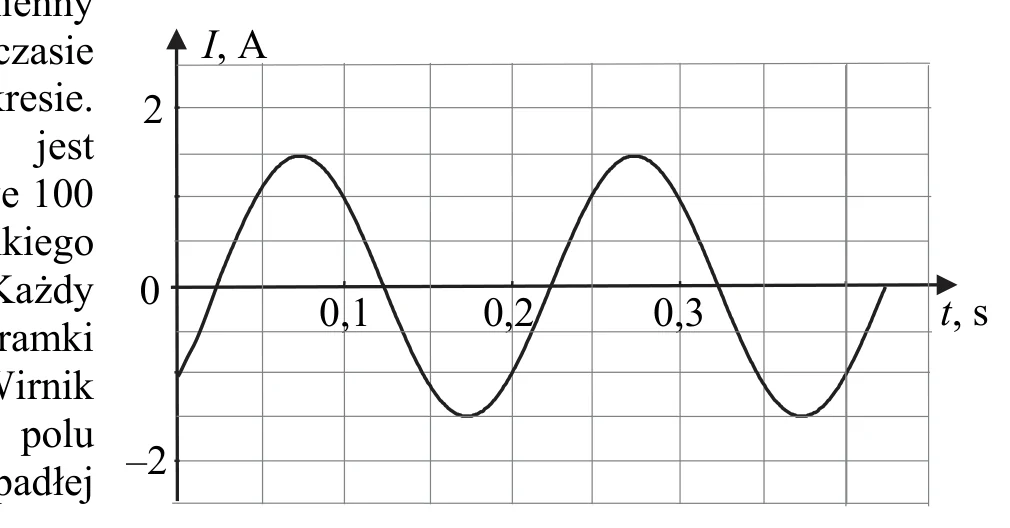

wykres sinusoidalnej zależności natężenia prądu od czasu na tle siatki; oś pionowa: natężenie prądu I, A, oś pozioma: czas t, sPowiększ
wykres sinusoidalnej zależności natężenia prądu od czasu na tle siatki; oś pionowa: natężenie prądu I, A, oś pozioma: czas t, s

Polecenie

2 punkty

Opór opornika wynosi 4 Ω.

Oblicz wartość skuteczną napięcia wytwarzanego przez prądnicę.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Usk ≈ 4,2 V

Szkic rozwiązania:

I. Odczytanie amplitudy natężenia prądu: Imax = 1,5 A. (Można też obliczyć natężenie skuteczne Isk = 1,06 A.)

II. Obliczenie amplitudy napięcia: Umax = ImaxR = 1,5 A ⋅ 4 Ω = 6 V

III. Obliczenie napięcia skutecznego: Usk=Umax2=4,2 VU_{sk} = \frac{U_{max}}{\sqrt{2}} = 4{,}2\ \mathrm{V}. Można też obliczyć z natężenia skutecznego: Usk = IskR = 1,06 ⋅ 4 V = 4,24 V

Schemat punktowania

2 pkt

prawidłowa metoda i poprawny wynik z jednostką.

1 pkt

prawidłowa metoda, z początkowym błędem odczytu wartości amplitudy napięcia lub jednym błędem rachunkowym w obliczeniach

LUB

– poprawne obliczenie amplitudy napięcia

LUB

– poprawne obliczenie skutecznego natężenia prądu.

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Kluczowe jest odczytanie amplitudy z wykresu i zastosowanie relacji między wartościami amplitudowymi a skutecznymi.
