Zadanie 8.5, matura czerwiec 2017, fizyka rozszerzona

1 pktotwarteśrednie (szac.)Czerwiec 2017

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Uczniowie przeprowadzili doświadczenie, w którym badali zależność natężenia prądu I płynącego przez żarówkę od napięcia U przyłożonego do niej. W tym celu budowali obwody elektryczne składające się z badanej żarówki, baterii, amperomierza, woltomierza, opornicy suwakowej i przewodów łączących. Rozpatrywali cztery obwody przedstawione poniżej i oznaczone jako 1–4.

schematy czterech obwodów oznaczonych 1–4, każdy z baterią, opornicą suwakową, amperomierzem A, woltomierzem V i żarówką. W obwodach 1 i 2 bateria jest połączona szeregowo z opornicą suwakową (wykorzystany jeden koniec opornicy i suwak); w obwodach 3 i 4 bateria jest dołączona do obu końców opornicy, a część pomiarowa obwodu do jednego końca opornicy i do suwaka. W obwodach 1 i 3 woltomierz jest dołączony równolegle do żarówki, a amperomierz szeregowo z tym połączeniem; w obwodach 2 i 4 amperomierz jest połączony szeregowo z żarówką, a woltomierz równolegle do amperomierza i żarówki razemPowiększ
schematy czterech obwodów oznaczonych 1–4, każdy z baterią, opornicą suwakową, amperomierzem A, woltomierzem V i żarówką. W obwodach 1 i 2 bateria jest połączona szeregowo z opornicą suwakową (wykorzystany jeden koniec opornicy i suwak); w obwodach 3 i 4 bateria jest dołączona do obu końców opornicy, a część pomiarowa obwodu do jednego końca opornicy i do suwaka. W obwodach 1 i 3 woltomierz jest dołączony równolegle do żarówki, a amperomierz szeregowo z tym połączeniem; w obwodach 2 i 4 amperomierz jest połączony szeregowo z żarówką, a woltomierz równolegle do amperomierza i żarówki razem

Uwaga. Doskonały woltomierz ma bardzo duży opór (nie płynie przez niego prąd), a doskonały amperomierz – bardzo mały opór (napięcie na nim jest zaniedbywalne). Jeden z mierników, którymi dysponowali uczniowie, był jednak niedoskonały.

Polecenie

1 punkt

Informacja do zadań 8.3.–8.5.

Obok przedstawiono wykres otrzymany na podstawie wyników pomiarów przeprowadzonych przez uczniów. Niepewności pomiarów natężenia prądu oraz napięcia oznaczono odpowiednio odcinkami pionowymi i poziomymi, przecinającymi się w punkcie pomiarowym.

wykres zależności natężenia prądu od napięcia na tle siatki milimetrowej; oś pionowa: natężenie prądu I, A, oś pozioma: napięcie U, V; pięć punktów pomiarowych z odcinkami niepewności (pionowymi dla natężenia, poziomymi dla napięcia) i krzywa poprowadzona od początku układu współrzędnych przez punkty pomiarowePowiększ
wykres zależności natężenia prądu od napięcia na tle siatki milimetrowej; oś pionowa: natężenie prądu I, A, oś pozioma: napięcie U, V; pięć punktów pomiarowych z odcinkami niepewności (pionowymi dla natężenia, poziomymi dla napięcia) i krzywa poprowadzona od początku układu współrzędnych przez punkty pomiarowe

Naszkicuj i objaśnij, jak będzie przebiegał wykres zależności I(U) dla diody włączonej zamiast żarówki w opisanym doświadczeniu.

Rozważ zarówno dodatnie, jak i ujemne wartości U (bieguny baterii mogły być dołączone odwrotnie).

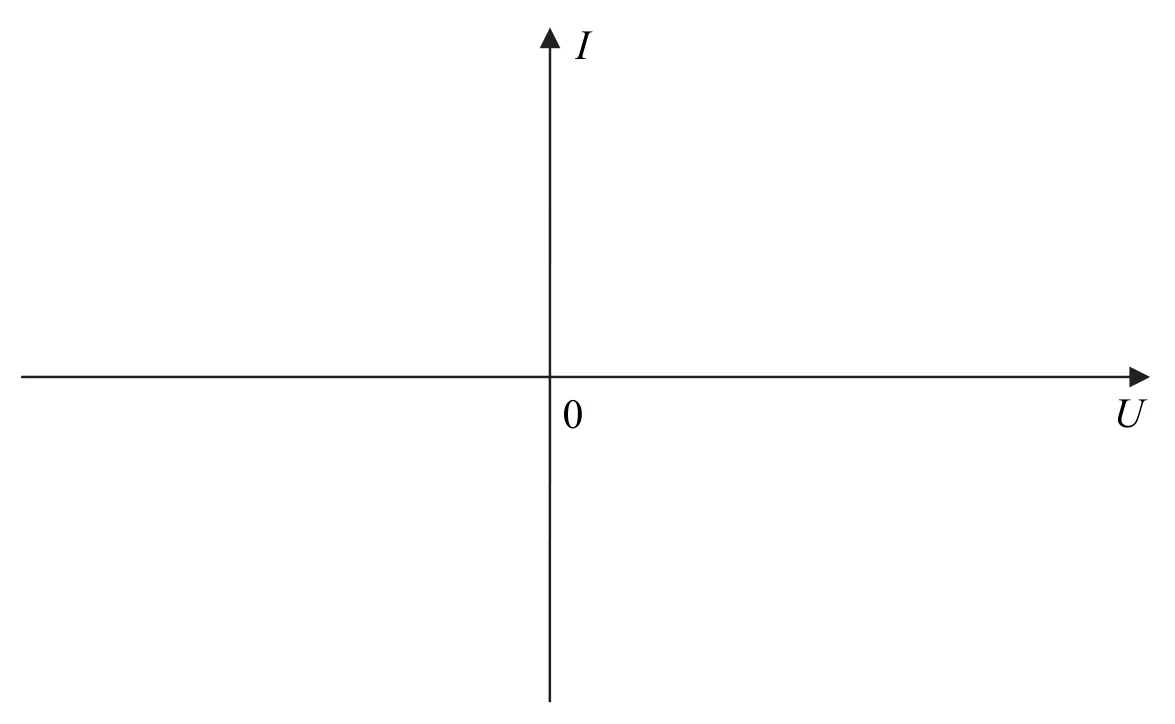

pusty układ współrzędnych do naszkicowania wykresu, oś pozioma U i oś pionowa I przecinające się w punkcie 0, obie osie z częścią dodatnią i ujemnąPowiększ
pusty układ współrzędnych do naszkicowania wykresu, oś pozioma U i oś pionowa I przecinające się w punkcie 0, obie osie z częścią dodatnią i ujemną

Objaśnienie:

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

I. Poprawny wykres, np. jeden z zamieszczonych w zasadach oceniania:

– dla ujemnych U natężenie prądu bliskie zeru (krzywa praktycznie pokrywa się z półosią), dla dodatnich U natężenie szybko rośnie po krzywej wygiętej ku górze;

– dla ujemnych U natężenie równe zeru (wykres pokrywa się z półosią), dla dodatnich U natężenie rośnie liniowo od zera.

II. Wyjaśnienie: dioda przewodzi prąd tylko w jedną stronę.

Szczegóły wykresu (np. liniowość czy odchylenia od niej) nie są oceniane. Ze względu na brak sprecyzowania zwrotu diody dopuszczalny jest wykres odwrotny (I = 0 dla U dodatnich, I ≠ 0 dla U ujemnych). Brak pogrubienia półosi jest uznawany za równoważny wykresowi pokrywającemu się z półosią.

Schemat punktowania

1 pkt

prawidłowy wykres i prawidłowe wyjaśnienie.

0 pkt

brak spełnienia powyższego kryterium.

Komentarz. Ze względu na brak precyzacji zwrotu diody, dopuszczalny jest wykres odwrotny (I = 0 dla U dodatnich, I ≠ 0 dla U ujemnych). Szczegóły wykresu (liniowość, dokładne wartości progowe) nie są oceniane.
