Zadanie 1.1, matura czerwiec 2017, fizyka rozszerzona

3 pktotwarteśrednie (szac.)Czerwiec 2017

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Na sankach spoczywa paczka o masie 5 kg. Obok sanek stoi chłopiec, trzymając przywiązany do nich sznur. W pewnej chwili chłopiec zaczyna biec prosto przed siebie, ciągnąc jednocześnie sanki za sznur. Zakładamy, że podczas biegu siła naprężenia sznura pozostaje stała, sanki poruszają się poziomo wzdłuż prostej z przyśpieszeniem 0,8 m/s2, natomiast paczka nie przesuwa się względem siedziska. Gdy pominiemy opory powietrza, to na paczkę podczas tego ruchu działają: siła ciężkości F⃗c\vec{F}_c, siła reakcji siedziska sanek R⃗\vec{R} oraz siła tarcia statycznego T⃗\vec{T} pomiędzy siedziskiem sanek a paczką. Współczynnik tego tarcia statycznego wynosi 0,2. Na rysunku poniżej narysowano wektor siły ciężkości.

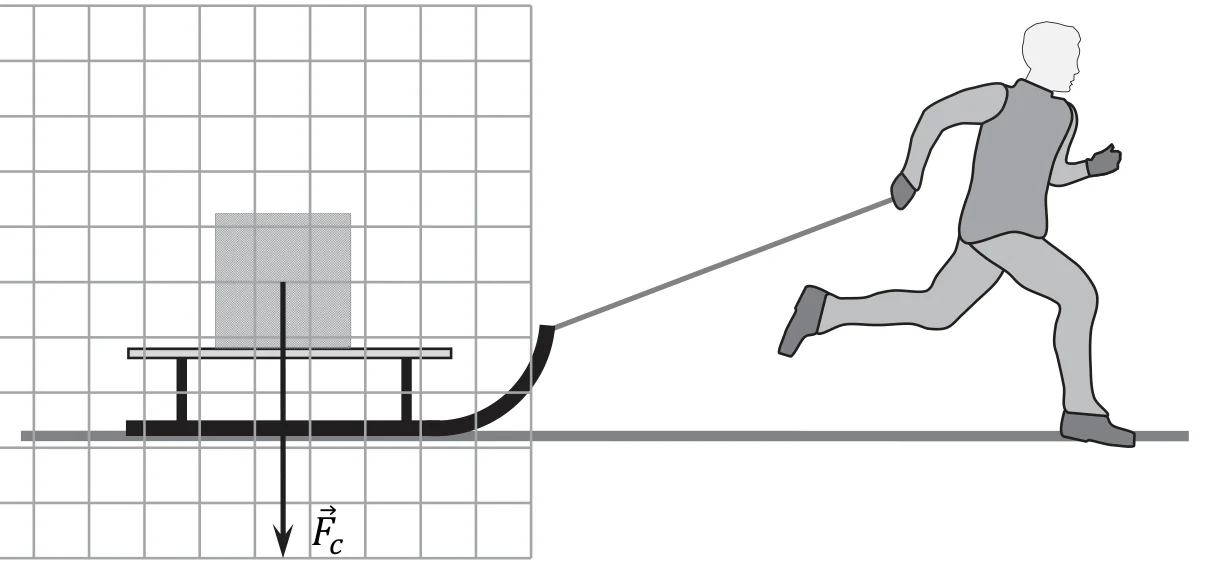

rysunek na tle kratki, sanki z paczką ciągnięte za sznur przez biegnącego chłopca po poziomym podłożu; ze środka paczki poprowadzony pionowo w dół wektor siły ciężkości FcPowiększ
rysunek na tle kratki, sanki z paczką ciągnięte za sznur przez biegnącego chłopca po poziomym podłożu; ze środka paczki poprowadzony pionowo w dół wektor siły ciężkości Fc

Polecenie

3 punkty

Dorysuj i oznacz pozostałe siły wymienione w tekście i działające na paczkę w inercjalnym układzie odniesienia podczas przyśpieszonego ruchu sanek. Zachowaj właściwe relacje między wartościami wektorów (równy, większy, mniejszy). Punkty przyłożenia sił wybierz w środku masy paczki.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Przykładowe rozwiązanie (rysunek CKE):

– siła reakcji R⃗\vec{R}: pionowo w górę, wektor tej samej długości co F⃗c\vec{F}_c (R = Fc);

– siła tarcia statycznego T⃗\vec{T}: poziomo, w kierunku ruchu sanek (w stronę chłopca), wektor wyraźnie krótszy od F⃗c\vec{F}_c (T < Fc);

– obie siły zaczepione w środku masy paczki.

Na inne siły (np. opór powietrza) nie zwracamy uwagi, ich narysowanie nie wpływa na ocenę.

Schemat punktowania

3 pkt

poprawne narysowanie, oznaczenie i relacje pomiędzy wartościami sił.

2 pkt

poprawne narysowanie i oznaczenie sił bez zachowania jednej z relacji: R = Fc albo T < Fc.

1 pkt

poprawne narysowanie i oznaczenie jednej siły z zachowaniem relacji: R = Fc albo T < Fc

LUB

– poprawne narysowanie i oznaczenie obu sił bez zachowania relacji.

0 pkt

brak spełnienia powyższych kryteriów.

Na inne siły (np. opór powietrza) nie zwracamy uwagi, ich narysowanie nie wpływa na ocenę.

Komentarz. Na inne siły (np. opór powietrza) nie zwracamy uwagi, ich narysowanie nie wpływa na ocenę.
