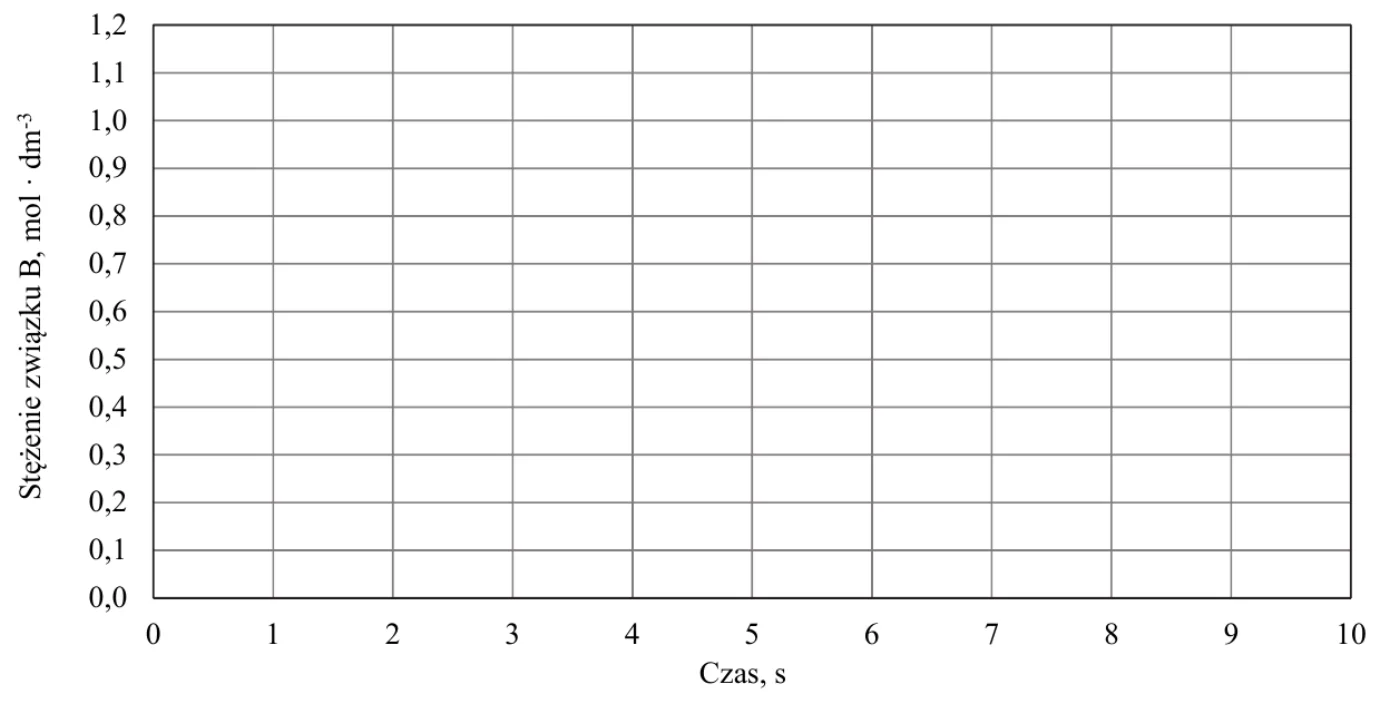

Wykres krzywoliniowy rozpoczynający się w punkcie (0, 0): stężenie związku B rośnie (krzywa wklęsła, coraz wolniejszy wzrost) i od około 8 sekundy osiąga stałą wartość równowagową około $1{,}1\ \mathrm{mol \cdot dm^{-3}}$ (przyrost stężenia B jest dwukrotnie większy od ubytku stężenia A, zgodnie ze stechiometrią $\ce{A -> 2B}$).

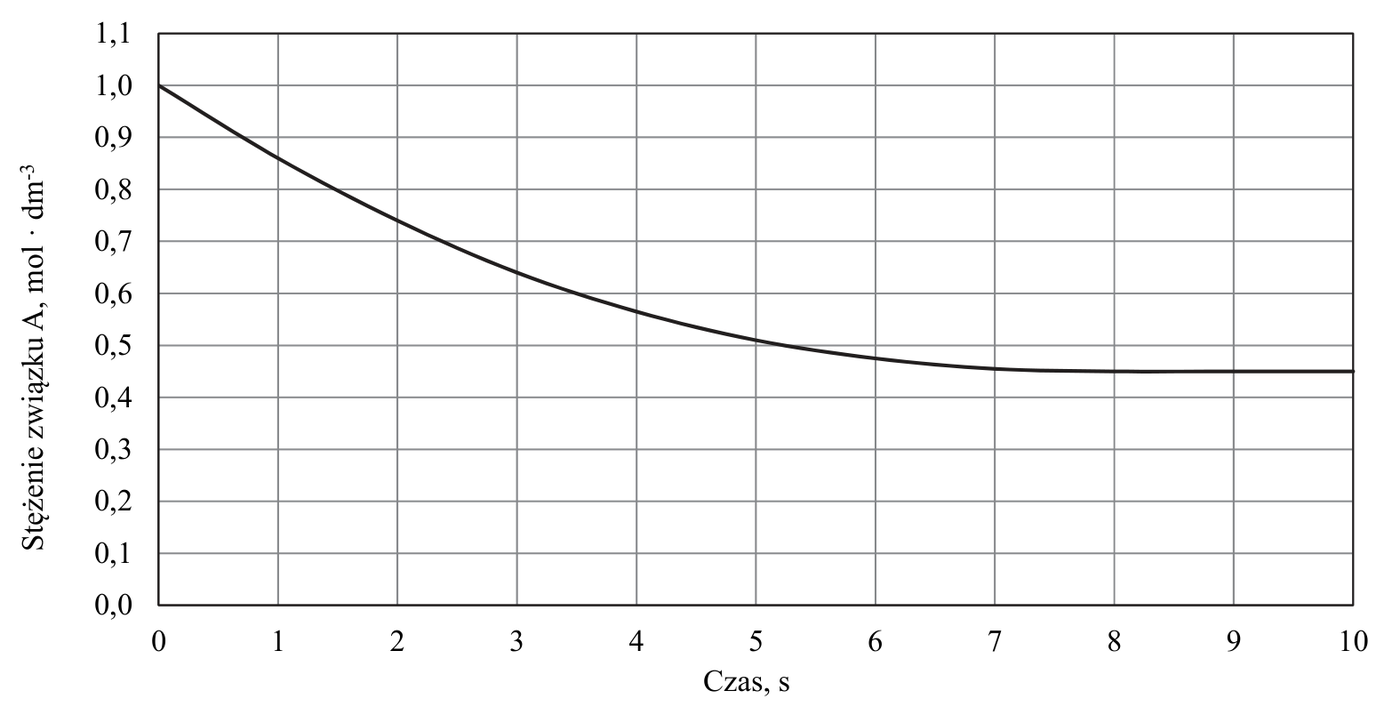

Zdający nie musi zapisywać obliczeń (wystarczą szacunkowe stężenia związku B określone na podstawie równania reakcji i podanego w zadaniu wykresu dla związku A).

1 p. – za poprawne naszkicowanie wykresu.

0 p. – za błędne narysowanie wykresu albo brak odpowiedzi.

Uwagi:

– Za narysowanie wykresu prostoliniowego zdający otrzymuje 0 punktów.

– Wykres musi rozpoczynać się w punkcie (0, 0).

– Wykres w przedziale <0, 6> musi być wykresem funkcji rosnącej (i wklęsłej).

– Wykres w przedziale <8, 10> musi być wykresem funkcji stałej (odcinkiem poziomym) o wartości $1{,}1 \pm 0{,}1$.

– W przedziale <6, 8> wykres może być wykresem funkcji rosnącej albo funkcji stałej.
