Zadanie

Wspólne informacje do wiązki zadań

Ciężarki 1 i 2 umieszczono na sztywnym pręcie. Układ pozostawał w równowadze, co ilustruje rysunek A.

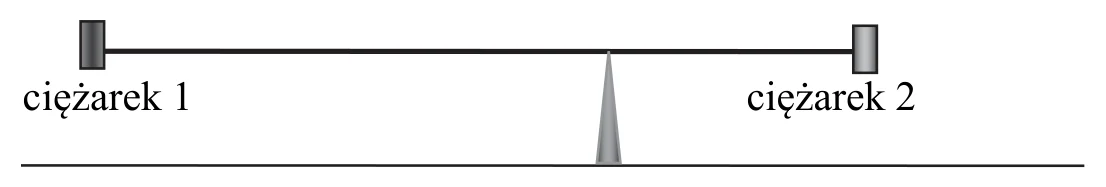

Rysunek A: poziomy pręt na podporze, na lewym końcu ciężarek 1, na prawym końcu ciężarek 2; podpora bliżej ciężarka 2Powiększ
Rysunek A: poziomy pręt na podporze, na lewym końcu ciężarek 1, na prawym końcu ciężarek 2; podpora bliżej ciężarka 2

Następnie ciężarek 1 przesunięto w prawo, tak że znalazł się on w takiej samej odległości od punktu podparcia jak ciężarek 2.

Polecenie

1 punkt

Wybierz rysunek (B lub C), na którym prawidłowo przedstawiono układ po przesunięciu ciężarka 1. Wyjaśnij, dlaczego pręt się przechylił.

Rysunek B i Rysunek C: pręt z ciężarkami 1 i 2 przechylony na podporze, ciężarki w jednakowej odległości od podpory; na rysunku B uniesiony jest koniec z ciężarkiem 2, na rysunku C koniec z ciężarkiem 2 jest opuszczony i opiera się o podłożePowiększ
Rysunek B i Rysunek C: pręt z ciężarkami 1 i 2 przechylony na podporze, ciężarki w jednakowej odległości od podpory; na rysunku B uniesiony jest koniec z ciężarkiem 2, na rysunku C koniec z ciężarkiem 2 jest opuszczony i opiera się o podłoże

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Rysunek C. Uzasadnienie: Ciężarek 2 ma większą masę (na podstawie rys. A), lub: zmniejszyło się ramię dla ciężarka 1, lub: zmniejszył się moment siły dla ciężarka 1.

Schemat punktowania

1 pkt

wybór rysunku C wraz z uzasadnieniem odwołującym się do większej masy ciężarka 2 (na podstawie rys. A), lub do zmniejszenia ramienia dla ciężarka 1, lub do zmniejszenia momentu siły
