Zadanie 11, matura czerwiec 2016, fizyka rozszerzona

2 pktotwarteśrednie (szac.)Czerwiec 2016

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Polecenie

2 punkty

Naładowana przewodząca kula wytwarza pole elektrostatyczne.

Napisz, który z poniższych wykresów może przedstawiać zależność wartości natężenia pola w punkcie położonym na zewnątrz kuli od odległości tego punktu od środka kuli. Uzasadnij swój wybór na podstawie danych odczytanych z wykresów i odpowiednich obliczeń.

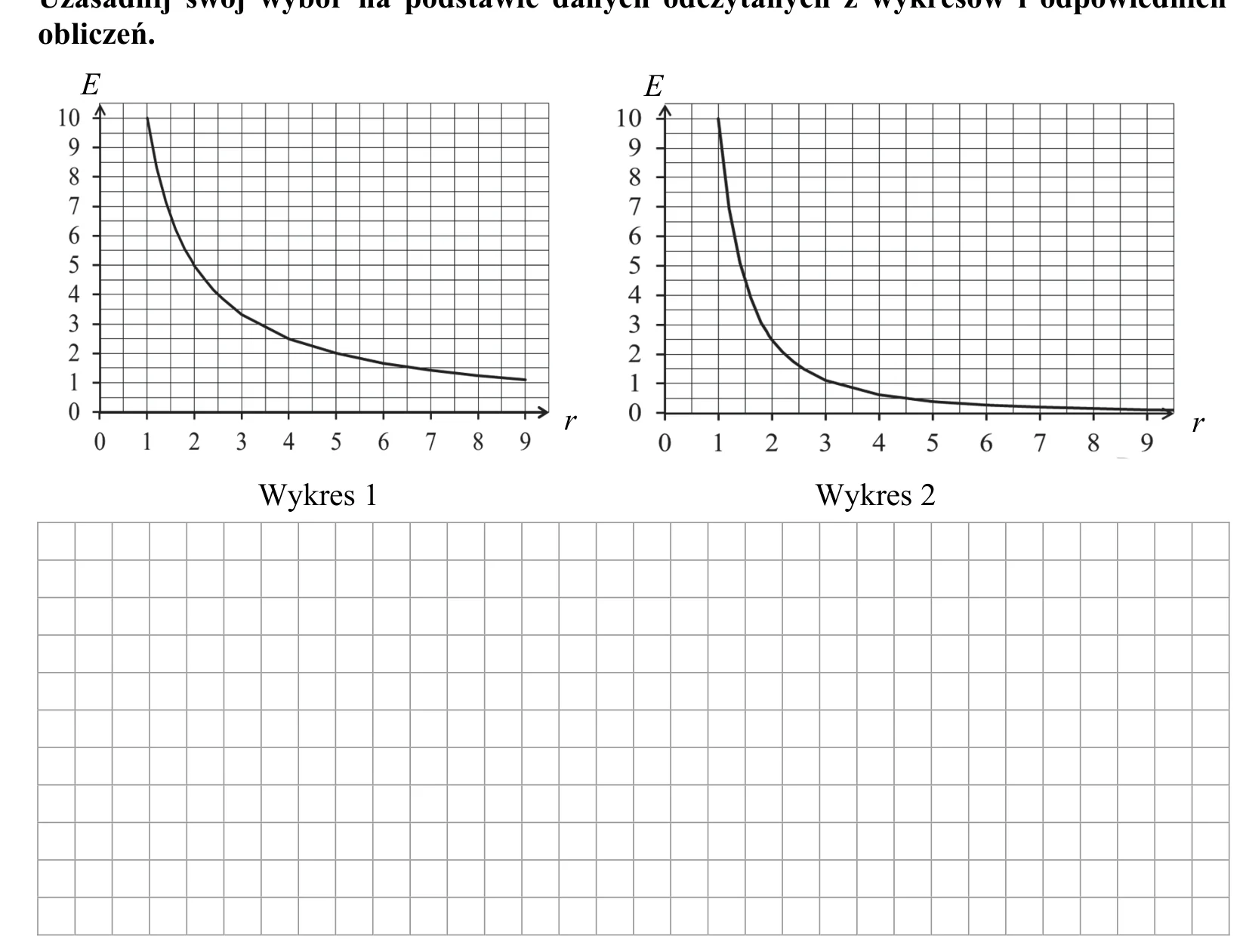

dwa wykresy malejących zależności natężenia pola E od odległości r, podpisane Wykres 1 i Wykres 2; na obu oś pozioma r od 0 do 9, oś pionowa E od 0 do 10, siatka kratekPowiększ
dwa wykresy malejących zależności natężenia pola E od odległości r, podpisane Wykres 1 i Wykres 2; na obu oś pozioma r od 0 do 9, oś pionowa E od 0 do 10, siatka kratek

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Wykres 2. Natężenie pola naładowanej kuli maleje odwrotnie proporcjonalnie do kwadratu odległości od środka kuli (E∼1r2E \sim \frac{1}{r^2}), co pasuje do wykresu 2, ale nie do wykresu 1 (zdający powinien odczytać współrzędne co najmniej 2 punktów z każdego z wykresów i sprawdzić).

Przykładowe odczyty: wykres 2 – E(1) = 10, E(2) = 2,5, E(3) ≈ 1,1, czyli E ⋅ r2 ≈ 10 (dwukrotny wzrost odległości daje czterokrotny spadek natężenia); wykres 1 – E(1) = 10, E(2) = 5, E(4) = 2,5, czyli E ⋅ r = 10 (E∼1rE \sim \frac{1}{r}).

Schemat punktowania

2 pkt

stwierdzenie, że natężenie pola naładowanej kuli maleje odwrotnie proporcjonalnie do kwadratu odległości od środka kuli, co pasuje do wykresu 2, ale nie do wykresu 1 (zdający powinien odczytać współrzędne co najmniej 2 punktów z każdego z wykresów i sprawdzić)

1 pkt

napisanie zależności E∼1r2E \sim \frac{1}{r^2}

lub

– wybór wykresu 2 z niepełnym uzasadnieniem

Za poprawny wybór wykresu bez uzasadnienia punkt się nie należy.

Komentarz. Za poprawny wybór wykresu bez uzasadnienia punkt się nie należy.
