Zadanie

Wspólne informacje do wiązki zadań

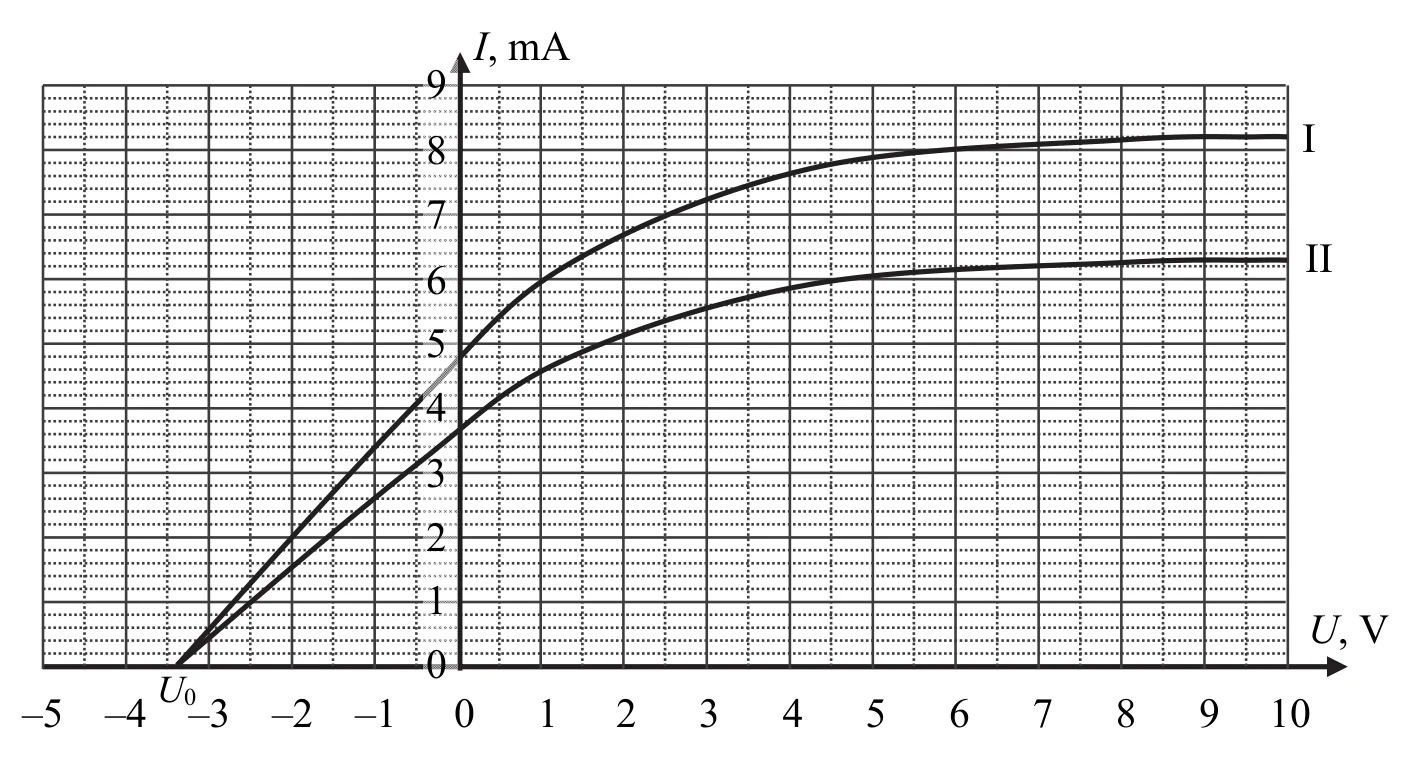

Poniżej przedstawiono uproszczone wykresy zależności natężenia prądu płynącego przez fotokomórkę próżniową od napięcia, gdy na katodę fotokomórki skierowano wiązkę monochromatycznego promieniowania elektromagnetycznego. Dodatnia wartość U oznacza, że anodę fotokomórki połączono z biegunem dodatnim źródła napięcia, a katodę – z biegunem ujemnym; ujemna wartość U odpowiada odwrotnej biegunowości źródła. Wykresy oznaczono jako I i II zależnie od zastosowanego źródła promieniowania. Długość fali promieniowania ze źródeł I i II jest taka sama.

wykresy zależności natężenia prądu od napięcia; oś pozioma: U, V, od −5 do 10; oś pionowa: I, mA, od 0 do 9; dwie rosnące krzywe oznaczone I i II, wychodzące z tego samego punktu U0 na ujemnej części osi napięcia i dążące do stałych wartościPowiększ
wykresy zależności natężenia prądu od napięcia; oś pozioma: U, V, od −5 do 10; oś pionowa: I, mA, od 0 do 9; dwie rosnące krzywe oznaczone I i II, wychodzące z tego samego punktu U0 na ujemnej części osi napięcia i dążące do stałych wartości

Polecenie

1 punkt

Zaznacz poprawne dokończenie zdania.

Wartość parametru U0 zależy tylko od

  • Adługości fali promieniowania.
  • Bodległości między katodą a anodą.
  • Cdługości fali promieniowania oraz odległości między katodą a anodą.
  • Ddługości fali promieniowania oraz materiału, z którego wykonano katodę.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

Wartość parametru U₀ zależy tylko od
Zaznacz odpowiedź jedną z opcji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

D

Schemat punktowania

1 pkt

poprawna odpowiedź.
