Zadanie 10.2, matura czerwiec 2016, fizyka rozszerzona

2 pktobliczenioweśrednie (szac.)Czerwiec 2016

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Uczniowie postanowili wyznaczyć doświadczalnie współczynnik załamania światła dla materiału galaretki spożywczej. W tym celu przygotowali płytkę prostopadłościenną z tego materiału i umieścili ją na kartce papieru w kratkę. Na płytkę skierowano promień światła, tak że na papierze można było obserwować bieg promienia załamanego (rysunek poniżej).

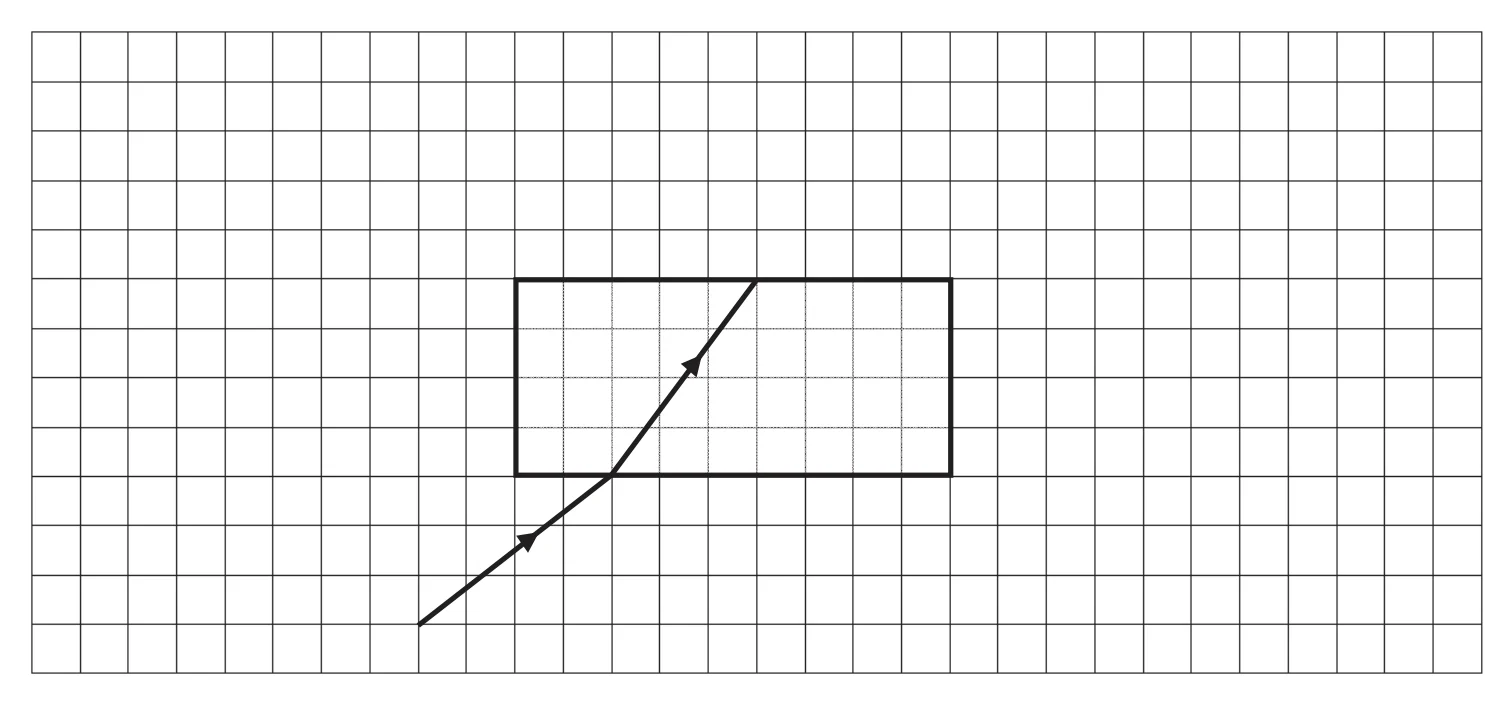

płytka prostopadłościenna na papierze w kratkę, promień padający na dolną ścianę płytki i promień załamany biegnący w płytce do górnej ścianyPowiększ
płytka prostopadłościenna na papierze w kratkę, promień padający na dolną ścianę płytki i promień załamany biegnący w płytce do górnej ściany

Polecenie

2 punkty

Na podstawie rysunku oblicz współczynnik załamania światła w galaretce.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Kąt padania α i kąt załamania β mierzymy od normalnej do dolnej ściany płytki (pionowej linii kratki). Promień padający przebiega 4 kratki w poziomie na 3 kratki w pionie, a promień załamany – 3 kratki w poziomie na 4 kratki w pionie. Z rysunku odczytujemy:

sin⁡α=432+42=45\sin\alpha = \frac{4}{\sqrt{3^2 + 4^2}} = \frac{4}{5}, sin⁡β=332+42=35\sin\beta = \frac{3}{\sqrt{3^2 + 4^2}} = \frac{3}{5}, stąd n=sin⁡αsin⁡β=43≈1,33n = \frac{\sin\alpha}{\sin\beta} = \frac{4}{3} \approx 1{,}33.

Schemat punktowania

2 pkt

z rysunku odczytujemy sin⁡α=432+42\sin\alpha = \frac{4}{\sqrt{3^2 + 4^2}}, sin⁡β=332+42\sin\beta = \frac{3}{\sqrt{3^2 + 4^2}}, stąd n=43=1,33n = \frac{4}{3} = 1{,}33

1 pkt

poprawna metoda, błąd odczytu kratek lub błąd rachunkowy

Umiejętności w zadaniu
