Zadanie 6.3, matura czerwiec 2021, fizyka rozszerzona

2 pktotwarteśrednie (szac.)Czerwiec 2021

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Na poniższym diagramie przedstawiono wykres zależności ciśnienia p od objętości V w cyklu przemian termodynamicznych ustalonej masy gazu doskonałego. Te przemiany zachodzą podczas pracy pewnego silnika cieplnego S. Silnik S oddaje do otoczenia w jednym cyklu pracy ciepło równe 2640 J. Wartości p1 i V1 spełniają zależność p1 ⋅ V1 = 480 J.

Na wykresie oznaczono cztery stany gazu: G1, G2, G3, G4 (w których następuje zmiana rodzaju przemiany).

wykres cyklu przemian w układzie p–V w kształcie prostokąta o wierzchołkach G1, G2, G3, G4, oś pionowa: p, z zaznaczonymi wartościami p1 i 2p1, oś pozioma: V, z zaznaczonymi wartościami V1 i 2V1; strzałki wskazują kierunek obiegu cykluPowiększ
wykres cyklu przemian w układzie p–V w kształcie prostokąta o wierzchołkach G1, G2, G3, G4, oś pionowa: p, z zaznaczonymi wartościami p1 i 2p1, oś pozioma: V, z zaznaczonymi wartościami V1 i 2V1; strzałki wskazują kierunek obiegu cyklu

Polecenie

2 punkty

Temperaturę gazu w stanie G1 oznaczymy jako T1.

Na poniższym diagramie współrzędnych narysuj wykres zależności ciśnienia p od temperatury T w cyklu G1–G2–G3–G4. Oznacz stany gazu: G1, G2, G3, G4.

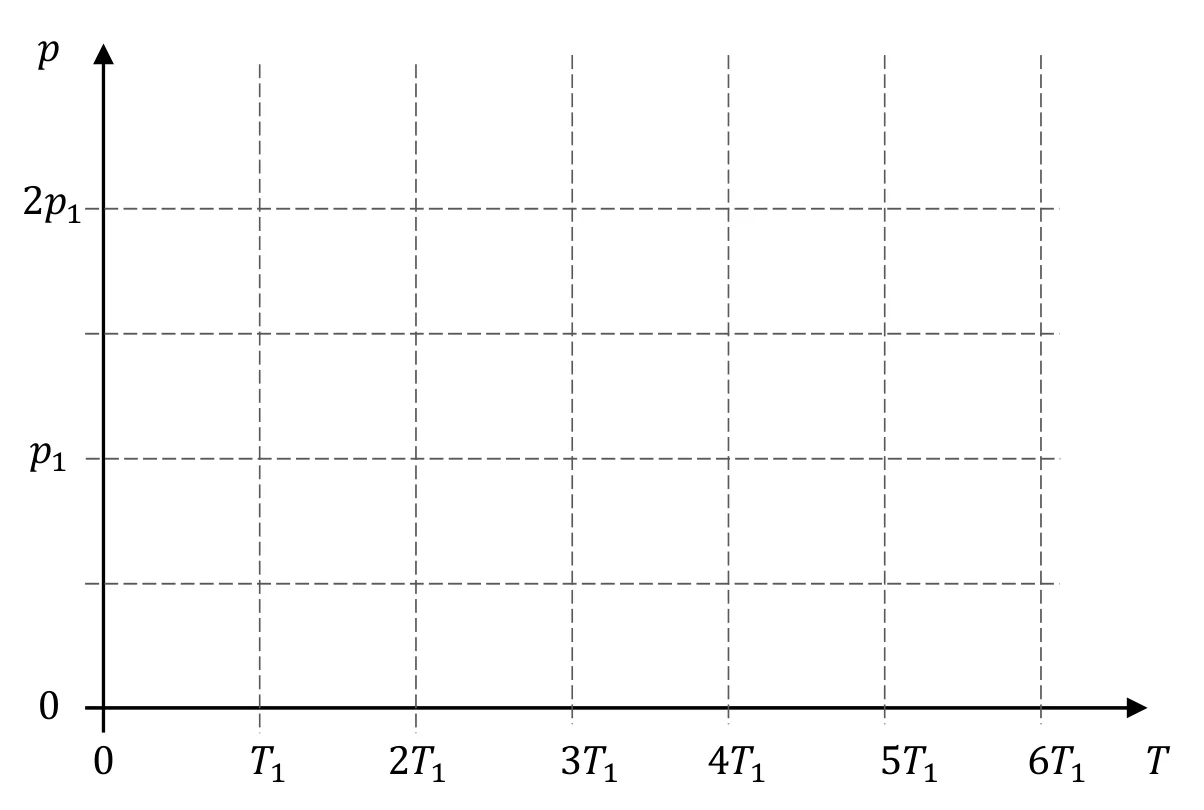

pusty diagram współrzędnych p–T, oś pionowa: p, z zaznaczonymi wartościami p1 i 2p1, oś pozioma: T, z zaznaczonymi wartościami T1, 2T1, 3T1, 4T1, 5T1, 6T1, przerywane linie pomocniczePowiększ
pusty diagram współrzędnych p–T, oś pionowa: p, z zaznaczonymi wartościami p1 i 2p1, oś pozioma: T, z zaznaczonymi wartościami T1, 2T1, 3T1, 4T1, 5T1, 6T1, przerywane linie pomocnicze

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Wykres w układzie p–T ma kształt równoległoboku o wierzchołkach:

G1: (T1; p1), G2: (2T1; 2p1), G3: (4T1; 2p1), G4: (2T1; p1).

G1–G2 oraz G3–G4: przemiany izochoryczne – odcinki leżące na prostych przechodzących przez punkt (0; 0).

G2–G3: przemiana izobaryczna – odcinek poziomy na wysokości 2p1.

G4–G1: przemiana izobaryczna – odcinek poziomy na wysokości p1.

Przykładowe zapisy pomocnicze (nieoceniane):

G1: p1 ⋅ V1 ∝ T1, G2: 2p1 ⋅ V1 ∝ 2T1, G3: 2p1 ⋅ 2V1 ∝ 4T1, G4: p1 ⋅ 2V1 ∝ 2T1

Schemat punktowania

2 pkt

poprawne narysowanie i oznaczenie cyklu.

1 pkt

poprawne narysowanie i oznaczenie kierunków dwóch izobar G2–G3 i G4–G1 oraz prawidłowy kierunek cyklu (wyznaczony numeracją), a stan 1 oznaczony najbliżej punktu (0;0)

LUB

– poprawne narysowanie kierunków dwóch izochor G1–G2 i G3–G4 (linie muszą się przedłużać do punktu (0;0)) oraz prawidłowy kierunek cyklu (wyznaczony numeracją), a stan 1 oznaczony najbliżej do punktu (0;0).

0 pkt

brak spełnienia powyższych kryteriów.
