Zadanie 8.1, czerwiec 2021: fizyka rozszerzona

Informacja do zadań 8.1–8.3

W celu wyznaczenia oporu wewnętrznego $R_w$

Darmowe konto pozwoli wrócić do niego później.

baterii o sile elektromotorycznej

U_{SEM} = 6 \text{ V}

zbudowano obwód zasilany tą baterią. W obwodzie znajdował się opornik o oporze

R = 3,4 \text{ Ω}

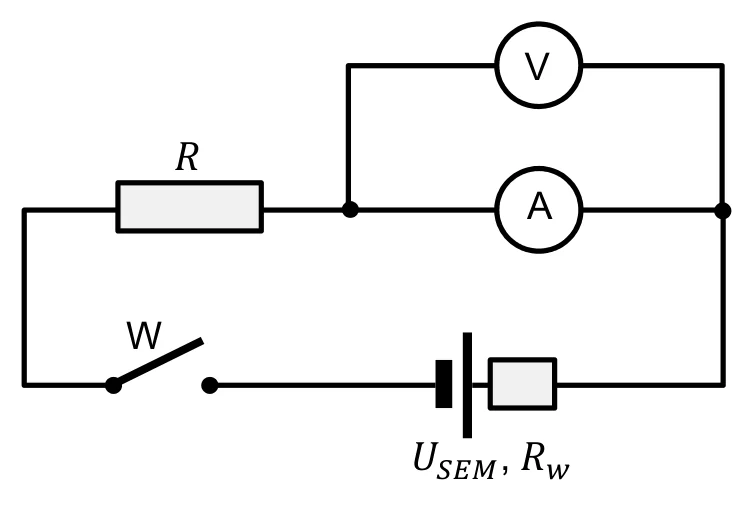

. Do obwodu dołączono mierniki natężenia prądu i napięcia (amperomierz i woltomierz) w taki sposób, jak pokazano na rysunkach 1. i 2. Opór

R_A

amperomierza był nieznany. Przyjmij, że opór woltomierza jest nieskończenie duży, a wskazania obu mierników są dokładne.

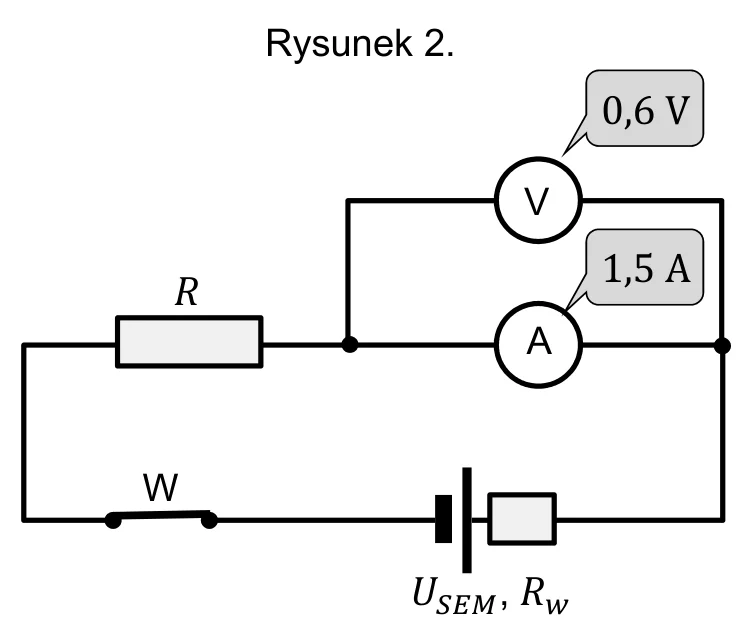

Po zamknięciu wyłącznika W (zobacz rysunek 2.) w obwodzie popłynął prąd elektryczny. Amperomierz wskazał wartość $I = 1,5 \text{ A}$ , a woltomierz wskazał wartość $U = 0,6 \text{ V}$ .

Polecenie

Dokończ zdanie. Zaznacz właściwą odpowiedź spośród podanych.

Opór amperomierza wynosi

A. $R_A = 3,8 \text{ Ω}$

B. $R_A = 3,4 \text{ Ω}$

C. $R_A = 3,0 \text{ Ω}$

D. $R_A = 0,4 \text{ Ω}$

Sprawdź rozwiązanieUkryj rozwiązanieKlucz CKE i punktacja

Zanim porównasz z kluczem

Jak poszło Ci z tym zadaniem?

Wybierz ocenę: zapisze wynik i od razu oznaczy zadanie jako zrobione.

Łatwe Średnie Trudne

Zapis wymaga darmowego konta. Załóż konto

Zanim porównasz z kluczem

Jak poszło Ci z tym zadaniem?

Wybierz ocenę: zapisze wynik i od razu oznaczy zadanie jako zrobione.

Łatwe Średnie Trudne

Zapis wymaga darmowego konta. Załóż konto

Maturownik+

Sprawdź swoje rozwiązanie

Ocena według schematu punktowania CKE, zwykle w 15–30 s

Dowiedz się, ile punktów naprawdę zdobywasz. Zrób zdjęcie kartki albo wklej odpowiedź: Maturownik+ porówna ją ze schematem punktowania, policzy punkty i wytłumaczy, gdzie i dlaczego je tracisz.

Punkty według schematu
Konkretne miejsca utraty punktów
Błędy zapisane do powtórki

Załóż konto i sprawdź odpowiedź

Odpowiedź z klucza CKE

D

Schemat punktowania

1 pkt

poprawna odpowiedź.
