Zadanie 8.3, matura czerwiec 2021, fizyka rozszerzona

1 pktzamknięteśrednie (szac.)Czerwiec 2021

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

W celu wyznaczenia oporu wewnętrznego Rw baterii o sile elektromotorycznej USEM = 6 V zbudowano obwód zasilany tą baterią. W obwodzie znajdował się opornik o oporze R = 3,4 Ω. Do obwodu dołączono mierniki natężenia prądu i napięcia (amperomierz i woltomierz) w taki sposób, jak pokazano na rysunkach 1. i 2. Opór RA amperomierza był nieznany. Przyjmij, że opór woltomierza jest nieskończenie duży, a wskazania obu mierników są dokładne.

Po zamknięciu wyłącznika W (zobacz rysunek 2.) w obwodzie popłynął prąd elektryczny. Amperomierz wskazał wartość I = 1,5 A, a woltomierz wskazał wartość U = 0,6 V.

Rysunek 1., schemat obwodu: opornik R połączony szeregowo z amperomierzem A, do którego równolegle dołączono woltomierz V, otwarty wyłącznik W i bateria o sile elektromotorycznej USEM i oporze wewnętrznym RwPowiększ
Rysunek 1., schemat obwodu: opornik R połączony szeregowo z amperomierzem A, do którego równolegle dołączono woltomierz V, otwarty wyłącznik W i bateria o sile elektromotorycznej USEM i oporze wewnętrznym Rw
Rysunek 2., ten sam obwód z zamkniętym wyłącznikiem W, przy miernikach ich wskazania: woltomierz 0,6 V, amperomierz 1,5 APowiększ
Rysunek 2., ten sam obwód z zamkniętym wyłącznikiem W, przy miernikach ich wskazania: woltomierz 0,6 V, amperomierz 1,5 A

Polecenie

1 punkt

W drugim etapie doświadczenia z obwodu usunięto amperomierz oraz woltomierz, a opornik połączono bezpośrednio do zacisków baterii. Po zamknięciu wyłącznika W (zobacz rysunek 3.) w obwodzie popłynął prąd elektryczny.

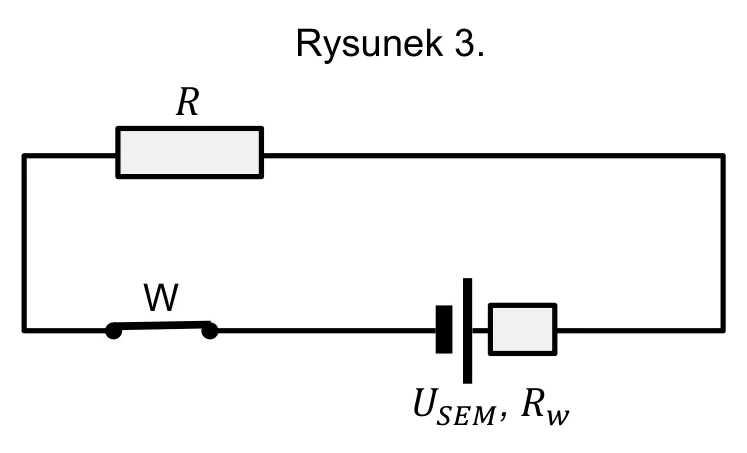

Rysunek 3., obwód bez mierników: opornik R, zamknięty wyłącznik W i bateria o sile elektromotorycznej USEM i oporze wewnętrznym RwPowiększ
Rysunek 3., obwód bez mierników: opornik R, zamknięty wyłącznik W i bateria o sile elektromotorycznej USEM i oporze wewnętrznym Rw

Dokończ zdanie. Zaznacz odpowiedź A, B albo C i jej uzasadnienie 1., 2. albo 3.

Moc wydzielana na oporze wewnętrznym baterii, w sytuacji przedstawionej na rysunku 3., w porównaniu do mocy wydzielanej na oporze wewnętrznym baterii, w sytuacji przedstawionej na rysunku 2., jest

A.większa,ponieważ natężenie prądu płynącego w obwodzie przedstawionym na rysunku 3. jest1.większe niżnatężenie prądu płynącego w obwodzie przedstawionym na rysunku 2.
B.taka sama,2.takie samo jak
C.mniejsza,3.mniejsze niż

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

A1

Schemat punktowania

1 pkt

poprawna odpowiedź.

0 pkt

brak spełnienia powyższego kryterium.
