Zadanie 2, zbiór cke 2023, chemia rozszerzona
Darmowe konto pozwoli wrócić do niego później.
Zadanie
Polecenie

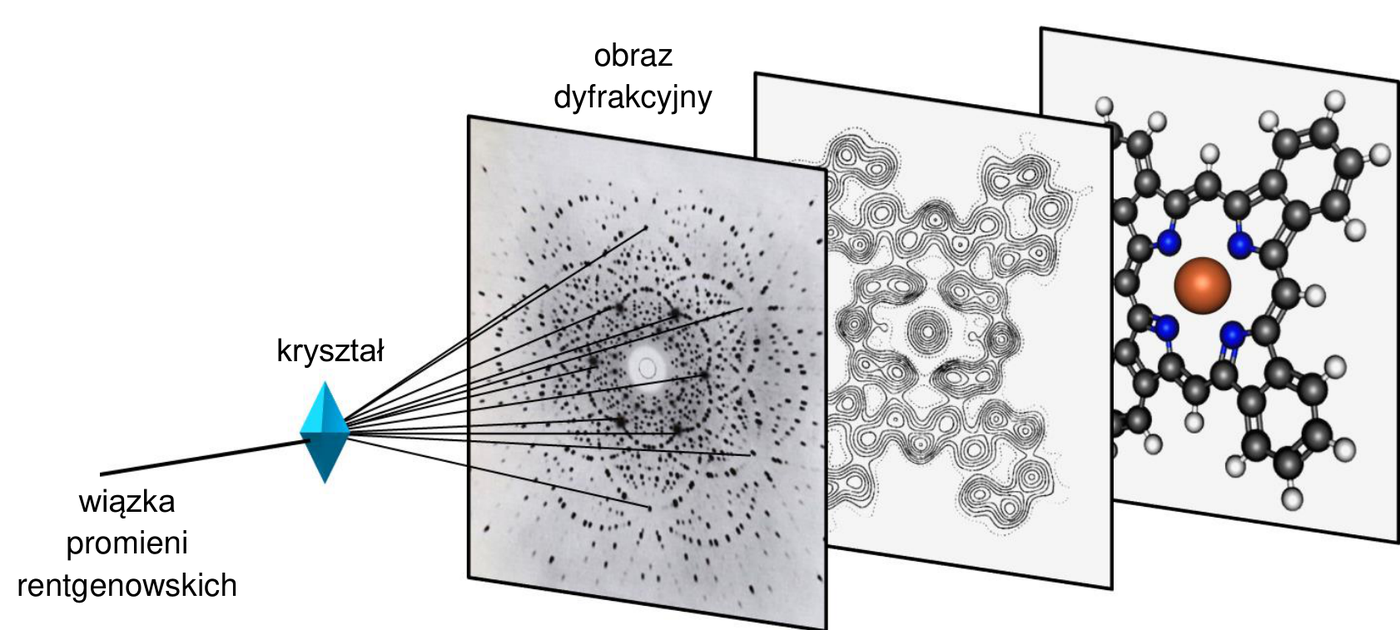

Rentgenografia strukturalna jest jedyną techniką badawczą, która pozwala, z niemal absolutną pewnością, określać struktury przestrzenne związków chemicznych (np. dokładną strukturę skomplikowanych cząsteczek związków organicznych). Ta technika polega na naświetlaniu kryształu badanego związku promieniami rentgenowskimi. Uzyskany obraz, nazywany obrazem dyfrakcyjnym, poddaje się zaawansowanej obróbce matematycznej, dzięki czemu można wygenerować mapę rozkładu gęstości chmury elektronowej w cząsteczce, która mówi o wzajemnym ułożeniu w przestrzeni atomów tworzących cząsteczkę. Do uzyskanego obrazu można następnie dopasować najbardziej prawdopodobny model cząsteczki.
PowiększNa podstawie: J.M. Robertson, I. Woodward, J. Chem. Soc. 1937, 219-230.

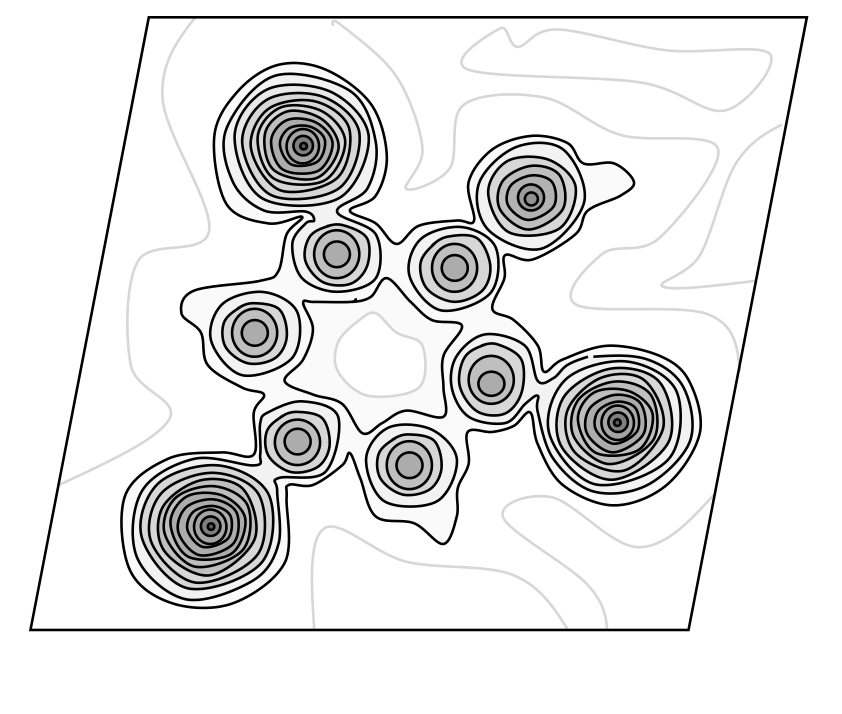

Poniżej przedstawiono mapę gęstości elektronowej uzyskaną metodą rentgenografii strukturalnej dla pewnej halogenopochodnej fenolu zawierającej masowo 15,3 % węgla.
PowiększWykonaj odpowiednie obliczenia i narysuj wzór strukturalny cząsteczki badanego związku oraz podaj jego nazwę systematyczną.
(Zadanie korzysta z materialu graficznego dostepnego w oryginalnym PDF CKE.)
Korepetytor AI
Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.
3 rozmowy · bez karty · Zaloguj się
Sprawdź się
Odpowiedz i oceń, jak poszło. Klucz odsłoń dopiero, gdy masz swoją odpowiedź.
Zanim porównasz z kluczem
Jak poszło Ci z tym zadaniem?
Zaloguj się, żeby zapisać ocenę i wrócić do zadania później.
Pokaż rozwiązanieUkryj rozwiązanieKlucz i punktacja
Odpowiedź z klucza CKE
Analiza mapy gęstości elektronowej przekroju cząsteczki halogenopochodnej fenolu prowadzi do wniosku, że trzy atomy wodoru pierścienia (w pozycjach 2, 4 i 6) zastąpiono atomami halogenu. Ogólny wzór sumaryczny tej pochodnej będzie więc następujący: C6H2X3OH.
Na podstawie informacji o masowej zawartości węgla w cząsteczce tego związku można zapisać równanie: , stąd , czyli X to jod.
Wzór strukturalny cząsteczki związku: pierścień benzenowy z grupą −OH przy atomie węgla 1 oraz atomami jodu w pozycjach 2, 4 i 6 (pozostałe pozycje 3 i 5 zajmują atomy wodoru).
Nazwa systematyczna: 2,4,6-trijodofenol.
Schemat punktowania
rozwiązanie zawierające poprawnie zastosowaną metodę prowadzącą do poprawnego narysowania wzoru strukturalnego halogenopochodnej fenolu i napisanie jej poprawnej nazwy.
zapisanie wzoru trihalogenopochodnej fenolu w postaci ogólnej, poprawne wykonanie obliczeń prowadzących do identyfikacji halogenu obecnego w cząsteczce pochodnej fenolu, narysowanie wzoru strukturalnego związku, ale błędne podanie nazwy związku albo brak nazwy związku.
poprawne zapisanie wzoru trihalogenopochodnej fenolu w postaci ogólnej, wykonanie obliczeń prowadzących do identyfikacji halogenu obecnego w cząsteczce pochodnej fenolu.
- zapisanie wzoru trihalogenopochodnej fenolu w postaci ogólnej, poprawne wykonanie obliczeń prowadzących do identyfikacji halogenu obecnego w cząsteczce pochodnej fenolu, błędne narysowanie wzoru strukturalnego związku.
albo
zapisanie wzoru trihalogenopochodnej fenolu w postaci ogólnej.
- zapisanie wzoru trihalogenopochodnej fenolu w postaci ogólnej, wykonanie obliczeń prowadzących do identyfikacji halogenu obecnego w cząsteczce pochodnej fenolu, ale rozwiązanie zawiera błędy.
albo
rozwiązanie całkowicie błędne albo brak rozwiązania.
