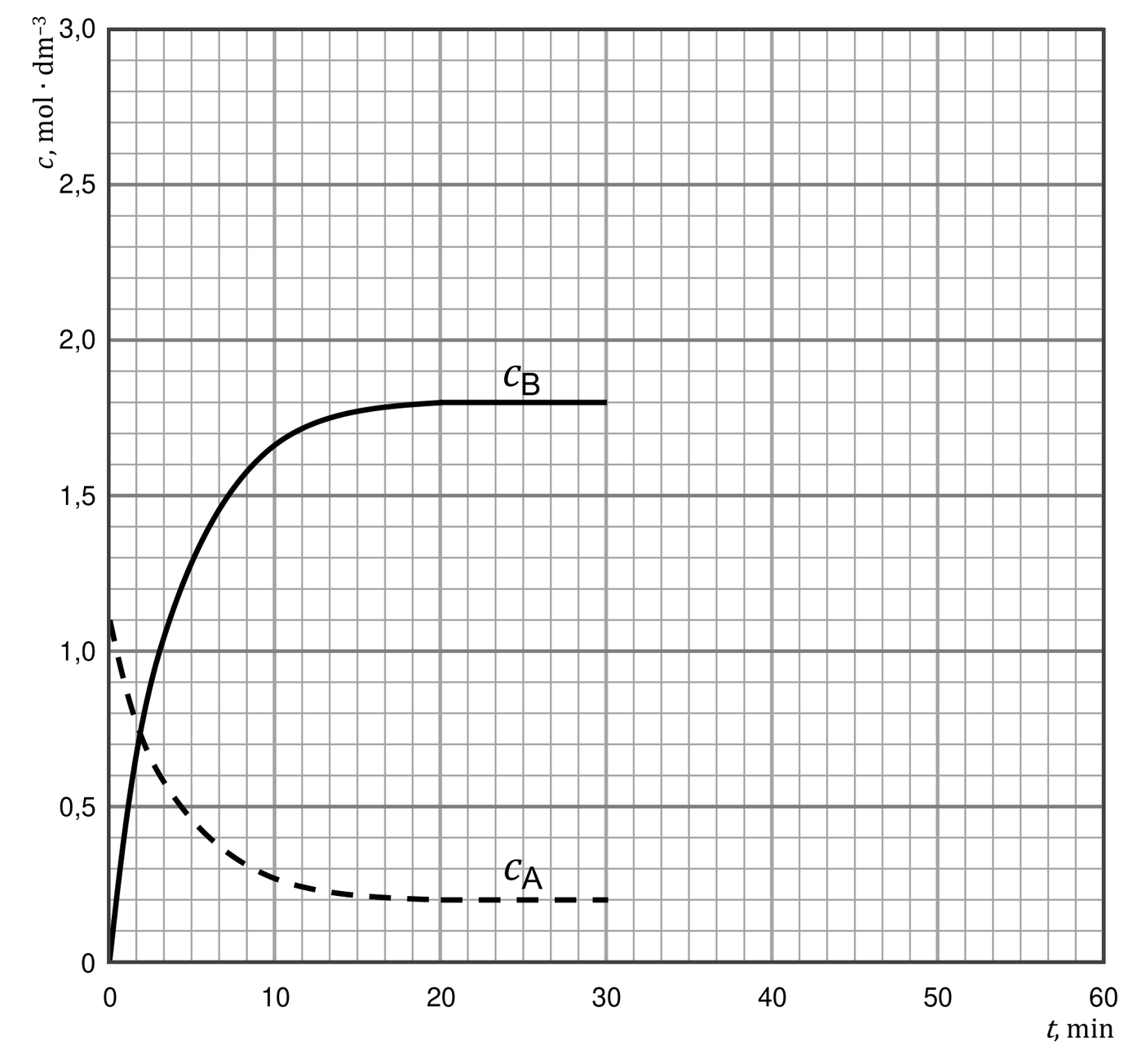

Objętość układu reakcyjnego jest równa $V = 1{,}00~\text{dm}^3$, dlatego stężenia reagentów są liczbowo równe liczbom moli. Z wykresu: z 1,10 mol substratu A pozostaje w stanie równowagi 0,20 mol, czyli rozkładowi uległo 0,90 mol A, a powstało 1,80 mol produktu B (dwa razy więcej). Równanie reakcji biegnącej w reaktorze: $\ce{A(g) <=> 2B(g)}$

Stężeniowa stała równowagi: $K_c = \frac{[B]^2}{[A]} = \frac{1{,}80^2}{0{,}20} = 16{,}2$

Dodatek 0,800 mol substratu A zaburzył stan równowagi. Zgodnie z regułą przekory układ będzie dążył do obniżenia stężenia reagenta A i ustali się nowy stan równowagi dynamicznej. Bilans (w molach, $V = 1{,}00~\text{dm}^3$): początkowo A: $0{,}2 + 0{,}8 = 1{,}0$, B: $1{,}8$

$K_c = \frac{(1{,}8 + 2x)^2}{1{,}0 - x} = 16{,}2$

Nowe stężenia równowagowe: $[A]_k = 1{,}0 - 0{,}509 = 0{,}491 \approx 0{,}5~\text{mol}\cdot\text{dm}^{-3}$

Uzupełnienie wykresu: w $t = 30$ min stężenie A skokowo wzrasta z 0,2 do 1,0 $\text{mol}\cdot\text{dm}^{-3}$, po czym maleje do około 0,5 $\text{mol}\cdot\text{dm}^{-3}$

4 pkt - rozwiązanie zawierające poprawnie zastosowaną metodę prowadzącą do poprawnego uzupełnienia wykresu.

3 pkt - poprawne zapisanie równania reakcji biegnącej w układzie, poprawne obliczenie wartości stężeniowej stałej równowagi reakcji, obliczenie wartości stężeń reagentów po dodaniu kolejnej porcji.

ALBO - poprawne zapisanie równania reakcji biegnącej w układzie, poprawne obliczenie wartości stężeniowej stałej równowagi reakcji, obliczenie wartości stężeń reagentów po dodaniu kolejnej porcji, uzupełnienie wykresu, ale rozwiązanie zawiera błędy (arytmetyczne, wynik jest podany z błędną jednostką, wykres zawiera usterki).

2 pkt - poprawne zapisanie równania reakcji biegnącej w układzie, poprawne obliczenie wartości stężeniowej stałej równowagi reakcji i wyrażenie jej bez jednostki albo z jednostką $\text{mol}\cdot\text{dm}^{-3}$.

ALBO - poprawne zapisanie równania reakcji biegnącej w układzie, poprawne obliczenie wartości stężeniowej stałej równowagi reakcji, błędne obliczenie wartości stężeń reagentów po dodaniu kolejnej porcji.

1 pkt - poprawne zapisanie równania reakcji biegnącej w układzie.
