Zadanie 14.1, matura maj 2017, fizyka rozszerzona

2 pktotwarteśrednie 42%Maj 2017

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Polecenie

2 punkty

Zadanie 14.1.

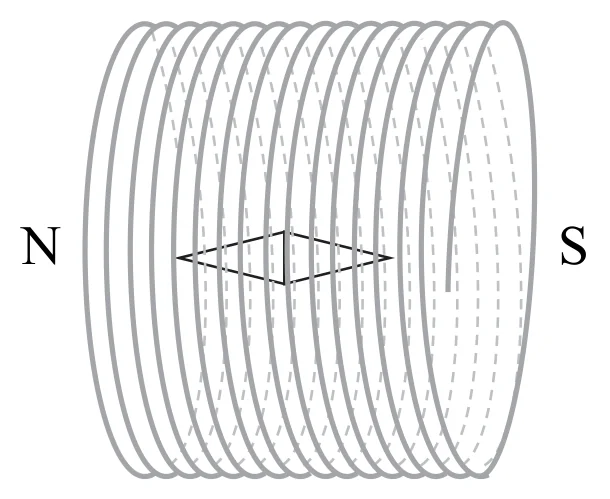

Na rysunku poniżej zaznaczono bieguny magnetyczne zwojnicy, gdy płynie przez nią prąd (tzn. na zewnątrz zwojnicy pole jest takie, jak pole magnesu o zaznaczonych biegunach). Wewnątrz zwojnicy umieszczono igiełkę magnetyczną, a inną igiełkę – na zewnątrz.

zwojnica o poziomej osi, z biegunem N zaznaczonym po lewej i biegunem S po prawej stronie; wewnątrz zwojnicy pozioma igiełka magnetyczna, nad zwojnicą druga pozioma igiełka; bieguny igiełek nieoznaczonePowiększ
zwojnica o poziomej osi, z biegunem N zaznaczonym po lewej i biegunem S po prawej stronie; wewnątrz zwojnicy pozioma igiełka magnetyczna, nad zwojnicą druga pozioma igiełka; bieguny igiełek nieoznaczone

Zaznacz kierunek prądu w zwojach i zamaluj północne bieguny obu igiełek magnetycznych. Pomiń wpływ innych pól magnetycznych (np. ziemskiego).

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Kierunek prądu: na przedniej (widocznej) stronie zwojów prąd płynie w górę, tzn. patrząc na zwojnicę od strony bieguna N, prąd płynie przeciwnie do ruchu wskazówek zegara (pole wewnątrz zwojnicy jest skierowane od S do N).

Igiełka wewnątrz zwojnicy: zamalowany lewy koniec (biegun północny igiełki zwrócony w stronę bieguna N zwojnicy).

Igiełka na zewnątrz (nad zwojnicą): zamalowany prawy koniec (biegun północny igiełki zwrócony w stronę bieguna S zwojnicy, bo na zewnątrz linie pola biegną od N do S).

Schemat punktowania

2 pkt

prawidłowe oznaczenie zwrotu prądu oraz prawidłowe zamalowanie biegunów obu igiełek.

1 pkt

prawidłowe oznaczenie zwrotu prądu

LUB

– prawidłowe zamalowanie biegunów obu igiełek.

0 pkt

brak spełnienia powyższych kryteriów.
