Zadanie

Polecenie

2 punkty

Zadanie 9.1.

W szklanej rurce o kształcie litery U, której przekrój jest jednakowy w obu ramionach, znajduje się woda. Przyjmij, że poziome powierzchnie cieczy są płaskie (pomiń tzw. menisk). Górny koniec rurki leży na wysokości 8 cm nad powierzchnią wody – patrz rysunek.

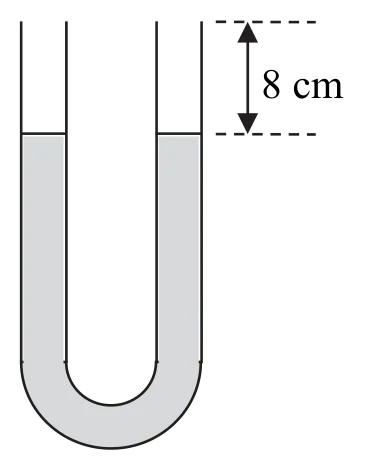

rurka w kształcie litery U częściowo wypełniona wodą, poziomy wody w obu ramionach jednakowe; odległość górnych końców rurki od powierzchni wody oznaczona: 8 cmPowiększ
rurka w kształcie litery U częściowo wypełniona wodą, poziomy wody w obu ramionach jednakowe; odległość górnych końców rurki od powierzchni wody oznaczona: 8 cm

Oblicz maksymalną wysokość słupka oleju, który można wlać do jednego z ramion rurki (tak aby poziom oleju pokrywał się z jej górnym końcem).

Przyjmij gęstość wody równą 1,00 gcm31{,}00\ \frac{\mathrm{g}}{\mathrm{cm^3}}, a gęstość oleju równą 0,82 gcm30{,}82\ \frac{\mathrm{g}}{\mathrm{cm^3}}.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

H ≈ 13,6 cm

Przykładowe rozwiązanie:

Po dolaniu oleju do jednego ramienia poziom wody w tym ramieniu obniża się o x, a w drugim ramieniu podnosi się o x (przekrój ramion jest jednakowy). Słupek oleju ma wysokość H = h0 + x, gdzie h0 = 8 cm, a różnica poziomów wody w ramionach wynosi l = 2x.

Zgodnie z prawem Pascala przyrównujemy ciśnienia na poziomie A (granicy oleju i wody):

pat + pA lewy = pat + pA prawy → pA lewy = pA prawy

Zastosujemy wzór na ciśnienie słupa cieczy:

ρw ⋅ g ⋅ l = ρol ⋅ g ⋅ H → ρw ⋅ g ⋅ 2x = ρol ⋅ g ⋅ (x + h0)

Z ostatniego wzoru wyznaczamy x i podstawiamy dane:

x=ρol2ρw−ρolh0→x=5,56 cm→H=8 cm+5,56 cm=13,56 cm≈13,6 cmx = \frac{\rho_{ol}}{2\rho_w - \rho_{ol}}h_0 \rightarrow x = 5{,}56\ \mathrm{cm} \rightarrow H = 8\ \mathrm{cm} + 5{,}56\ \mathrm{cm} = 13{,}56\ \mathrm{cm} \approx 13{,}6\ \mathrm{cm}

Schemat punktowania

2 pkt

prawidłowa metoda obliczenia wysokości słupka oleju i prawidłowy wynik liczbowy z jednostką.

1 pkt

prawidłowy zapis równowagi ciśnień (zgodnie z prawem Pascala)

LUB

– prawidłowe ustalenie relacji pomiędzy wysokościami słupów cieczy (prawidłowa relacja musi wynikać z zapisów lub rysunku).

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Kluczowe: prawidłowe zastosowanie prawa Pascala i identyfikacja, że na poziomie granicy oleju i wody ciśnienia muszą być równe. Wynik około 13,6 cm.
