Zadanie 11.1, matura maj 2017, fizyka rozszerzona

2 pktzamknięteśrednie 57%Maj 2017

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Interferometr to bardzo precyzyjne urządzenie, które wykorzystuje efekt interferencji światła do mierzenia odległości z dokładnością rzędu pojedynczej długości fali. Promień odniesienia oraz promień pomiarowy przebiegają różne drogi w przestrzeni: jeden – drogę S-P-Z1-P-E, a drugi – drogę S-P-Z2-P-E (patrz rysunek poniżej). Obydwa promienie interferują ze sobą, a odczytanie rozkładu prążków interferencyjnych pozwala określić różnicę dróg przebytych przez te promienie.

Michelson zmierzył długość wzorca metra przechowywanego w Paryżu i wyraził ją liczbą długości fali monochromatycznego światła lampy kadmowej. Pokazał on, że wzorzec metra jest równoważny 1 553 163,5 długości fali tego światła. Za to osiągnięcie otrzymał w 1907 roku Nagrodę Nobla.

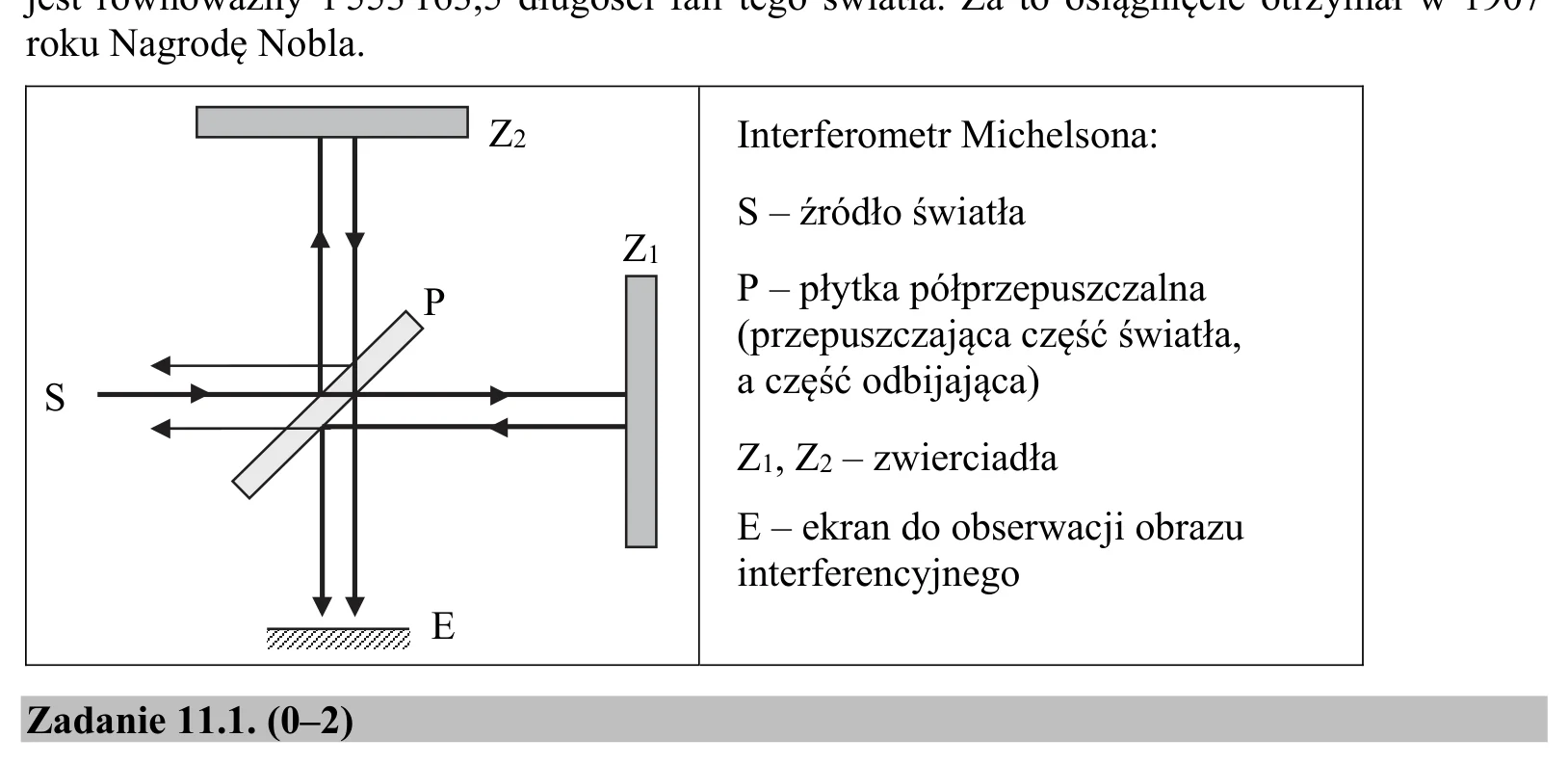

schemat interferometru Michelsona z legendą: S – źródło światła, P – płytka półprzepuszczalna (przepuszczająca część światła, a część odbijająca) ustawiona ukośnie, Z1, Z2 – zwierciadła, E – ekran do obserwacji obrazu interferencyjnego; promień z S pada na P, część biegnie do zwierciadła Z1 i wraca, część do zwierciadła Z2 i wraca, oba promienie trafiają na ekran EPowiększ
schemat interferometru Michelsona z legendą: S – źródło światła, P – płytka półprzepuszczalna (przepuszczająca część światła, a część odbijająca) ustawiona ukośnie, Z1, Z2 – zwierciadła, E – ekran do obserwacji obrazu interferencyjnego; promień z S pada na P, część biegnie do zwierciadła Z1 i wraca, część do zwierciadła Z2 i wraca, oba promienie trafiają na ekran E

Polecenie

2 punkty

Oceń prawdziwość poniższych zdań. Zaznacz P, jeśli zdanie jest prawdziwe, albo F – jeśli jest fałszywe.

StwierdzeniePF
1. Zmiana długości fali światła nie wpływa na obraz interferencyjny.PF
2. Jedną z cech obrazu interferencyjnego jest obecność jasnych i ciemnych prążków.PF
3. Obraz interferencyjny na ekranie się zmieni, jeżeli odsuniemy zwierciadło Z2.PF
4. Obraz interferencyjny na ekranie się zmieni, jeżeli odsuniemy źródło S.PF

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

1. Zmiana długości fali światła nie wpływa na obraz interferencyjny.
2. Jedną z cech obrazu interferencyjnego jest obecność jasnych i ciemnych prążków.
3. Obraz interferencyjny na ekranie się zmieni, jeżeli odsuniemy zwierciadło Z2.
4. Obraz interferencyjny na ekranie się zmieni, jeżeli odsuniemy źródło S.
Zaznacz odpowiedź przy każdej pozycji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

  • 1.F
  • 2.P
  • 3.P
  • 4.F

Schemat punktowania

2 pkt

poprawne wszystkie zaznaczenia.

1 pkt

zaznaczenia odpowiedzi 1. F, 2. P lub zaznaczenie odpowiedzi 3. P, 4. F.

0 pkt

brak spełnienia powyższych kryteriów.
