Zadanie 15, matura maj 2017, fizyka rozszerzona

2 pktobliczeniowełatwe (szac.)Maj 2017

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Polecenie

2 punkty

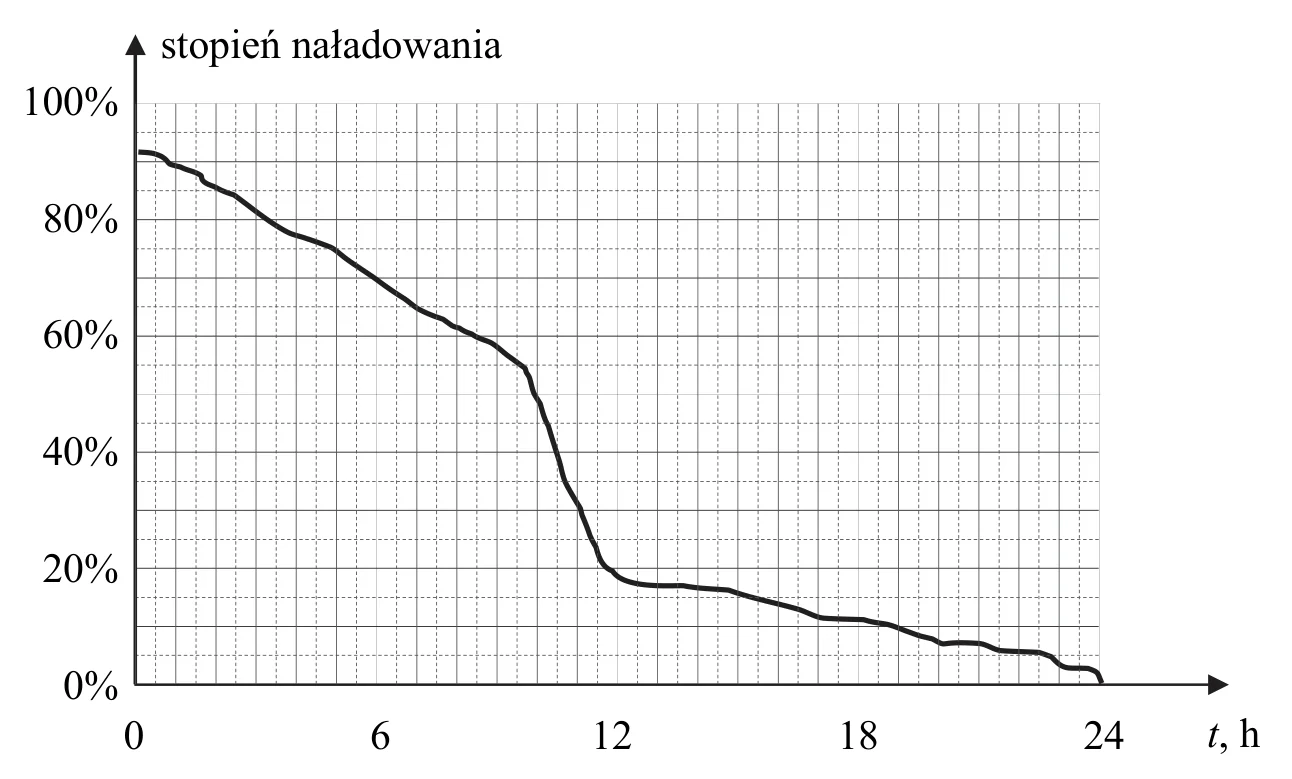

Poniżej przedstawiono wykres pokazujący, jak zmieniał się stopień naładowania baterii o pojemności 1200 mAh zastosowanej w smartfonie (telefonie komórkowym) podczas jego użytkowania w ciągu jednej doby. Podana wartość pojemności 1200 mAh oznacza, że od pełnego naładowania (100%) do pełnego rozładowania (0%) w obwodzie dołączonym do baterii przepływa taki sam ładunek jak w ciągu godziny, gdy natężenie prądu jest stałe i wynosi 1200 mA.

wykres zależności stopnia naładowania baterii (oś pionowa, od 0% do 100%) od czasu t (oś pozioma, h, od 0 do 24) na tle gęstej siatki; krzywa malejąca w całym przedziale czasuPowiększ
wykres zależności stopnia naładowania baterii (oś pionowa, od 0% do 100%) od czasu t (oś pozioma, h, od 0 do 24) na tle gęstej siatki; krzywa malejąca w całym przedziale czasu

Oszacuj maksymalne natężenie prądu pobieranego z baterii w przedstawionym przedziale czasu.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

I ≈ 210 mA (uznawane są wyniki od około 140 mA do około 260 mA)

Przykładowe rozwiązanie:

Największe zmiany stopnia naładowania baterii w czasie widać na najbardziej stromym fragmencie wykresu (od około 9,5 h do około 12 h): w ciągu 2 h – 2,5 h stopień naładowania spada tam o 35%–40%. Szacujemy natężenie prądu, czyli średnią szybkość zmiany stopnia naładowania w czasie (równoważnie – średnią szybkość zmiany ładunku w czasie), na tej części wykresu:

I=ΔQΔt=35% naładowania2 h=0,35⋅1200 mAh2 h=210 mAI = \frac{\Delta Q}{\Delta t} = \frac{35\%\ \text{naładowania}}{2\ \mathrm{h}} = \frac{0{,}35 \cdot 1200\ \mathrm{mAh}}{2\ \mathrm{h}} = 210\ \mathrm{mA}

Schemat punktowania

2 pkt

prawidłowa metoda i wynik mieszczący się w przedziale od około 140 mA do około 260 mA.

1 pkt

prawidłowa metoda i błąd rachunkowy lub błąd przeliczenia jednostek.

0 pkt

brak spełnienia powyższych kryteriów.
