Zadanie 3.1, matura maj 2017, fizyka rozszerzona

1 pktobliczenioweśrednie 40%Maj 2017

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

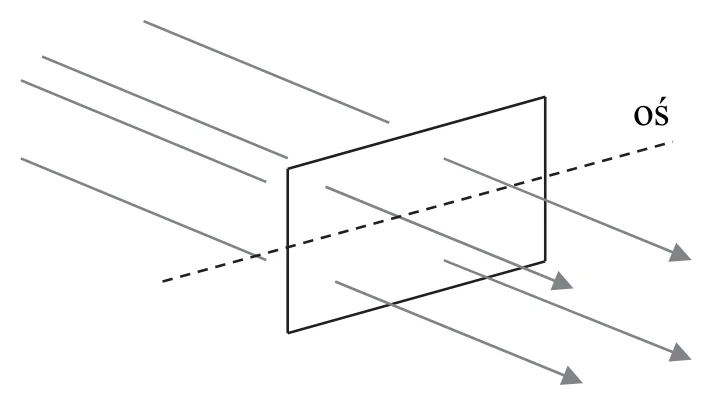

Prostokątną ramkę z drutu o wymiarach 5 cm × 10 cm umieszczono w jednorodnym polu magnetycznym o indukcji 0,2 T prostopadle do linii pola (patrz rysunek obok).

prostokątna ramka w jednorodnym polu magnetycznym, linie pola (strzałki) prostopadłe do płaszczyzny ramki; przez ramkę przechodzi przerywana pozioma oś obrotu leżąca w płaszczyźnie ramki, podpisana „oś”Powiększ
prostokątna ramka w jednorodnym polu magnetycznym, linie pola (strzałki) prostopadłe do płaszczyzny ramki; przez ramkę przechodzi przerywana pozioma oś obrotu leżąca w płaszczyźnie ramki, podpisana „oś”

Polecenie

1 punkt

Oblicz strumień indukcji pola magnetycznego przechodzący przez powierzchnię, którą obejmuje ramka.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

ΦB = 0,001 T ⋅ m2 (= 0,001 Wb)

Przykładowe rozwiązanie:

Strumień indukcji pola magnetycznego B⃗\vec{B} przechodzący przez powierzchnię S, którą obejmuje ramka, dany jest wzorem: ΦB=B⋅S⋅cos⁡α\Phi_B = B \cdot S \cdot \cos\alpha, gdzie α to kąt między normalną (prostą prostopadłą) do płaszczyzny ramki a wektorem indukcji magnetycznej B⃗\vec{B}. W sytuacji przedstawionej na rysunku mamy α = 0°, dlatego strumień jest maksymalny i wynosi:

ΦB=B⋅S⋅cos⁡0∘=B⋅S=0,2 T⋅0,005 m2=0,001 T⋅m2\Phi_B = B \cdot S \cdot \cos 0^\circ = B \cdot S = 0{,}2\ \mathrm{T} \cdot 0{,}005\ \mathrm{m^2} = 0{,}001\ \mathrm{T \cdot m^2}

Schemat punktowania

1 pkt

prawidłowa metoda i prawidłowy wynik z jednostką.

0 pkt

brak spełnienia powyższego kryterium.

Komentarz. Strumień należy obliczyć jako iloczyn indukcji, powierzchni i cosinusa kąta między normalną do płaszczyzny a wektorem indukcji.
