Zadanie 3.3, matura maj 2017, fizyka rozszerzona

1 pktzamkniętetrudne 16%Maj 2017

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Prostokątną ramkę z drutu o wymiarach 5 cm × 10 cm umieszczono w jednorodnym polu magnetycznym o indukcji 0,2 T prostopadle do linii pola (patrz rysunek obok).

prostokątna ramka w jednorodnym polu magnetycznym, linie pola (strzałki) prostopadłe do płaszczyzny ramki; przez ramkę przechodzi przerywana pozioma oś obrotu leżąca w płaszczyźnie ramki, podpisana „oś”Powiększ
prostokątna ramka w jednorodnym polu magnetycznym, linie pola (strzałki) prostopadłe do płaszczyzny ramki; przez ramkę przechodzi przerywana pozioma oś obrotu leżąca w płaszczyźnie ramki, podpisana „oś”

Polecenie

1 punkt

W obwodzie ramki umieszczono woltomierz i wprawiono ramkę w ruch obrotowy ze stałą prędkością kątową wokół zaznaczonej osi.

Zaznacz właściwe dokończenie zdania wybrane spośród A–C oraz jego poprawne uzasadnienie wybrane spośród 1.–3.

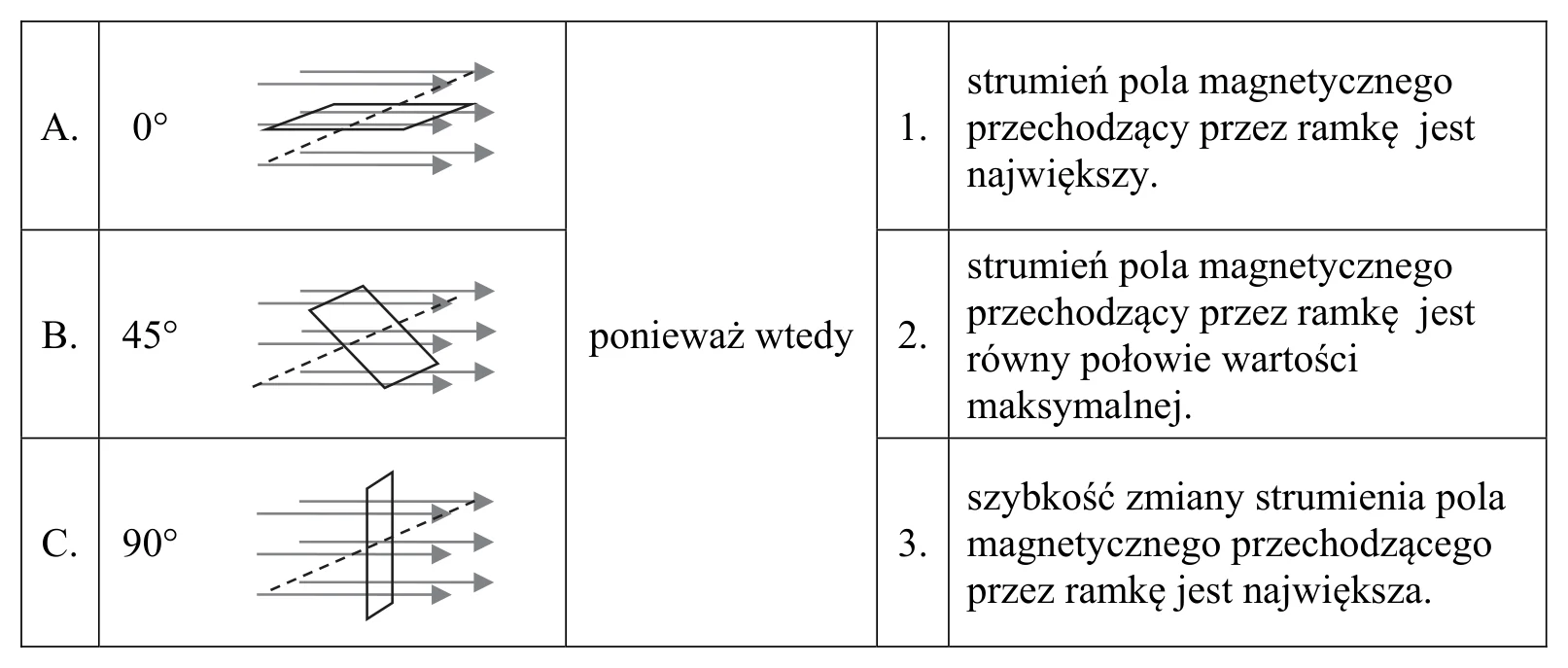

Wskazanie woltomierza będzie największe podczas przechodzenia ramki przez takie położenie, w którym linie pola magnetycznego będą tworzyły z płaszczyzną ramki kąt

A. 0°

ramka ustawiona równolegle do linii pola magnetycznego, oś obrotu (linia przerywana) w płaszczyźnie ramkiPowiększ
ramka ustawiona równolegle do linii pola magnetycznego, oś obrotu (linia przerywana) w płaszczyźnie ramki

B. 45°

ramka nachylona pod kątem 45° do linii pola magnetycznego, oś obrotu (linia przerywana) w płaszczyźnie ramkiPowiększ
ramka nachylona pod kątem 45° do linii pola magnetycznego, oś obrotu (linia przerywana) w płaszczyźnie ramki

C. 90°

ramka ustawiona prostopadle do linii pola magnetycznego, oś obrotu (linia przerywana) w płaszczyźnie ramkiPowiększ
ramka ustawiona prostopadle do linii pola magnetycznego, oś obrotu (linia przerywana) w płaszczyźnie ramki

ponieważ wtedy

1. strumień pola magnetycznego przechodzący przez ramkę jest największy.

2. strumień pola magnetycznego przechodzący przez ramkę jest równy połowie wartości maksymalnej.

3. szybkość zmiany strumienia pola magnetycznego przechodzącego przez ramkę jest największa.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

Wskazanie woltomierza będzie największe podczas przechodzenia ramki przez takie położenie, w którym linie pola magnetycznego będą tworzyły z płaszczyzną ramki kąt
Zaznacz odpowiedź jedną z opcji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

A3

Schemat punktowania

1 pkt

zaznaczenie poprawnej odpowiedzi.

0 pkt

brak spełnienia powyższego kryterium.

Komentarz. Wskazanie woltomierza zależy od szybkości zmian strumienia, a nie od samej wartości strumienia. Maksymalna szybkość zmian strumienia występuje, gdy linie pola są równoległe do płaszczyzny ramki (kąt 90°).

Umiejętności w zadaniu
