Zadanie

Wspólne informacje do wiązki zadań

Dwie kulki 1 i 2 zawieszono na nitkach zaczepionych w jednym punkcie O (patrz rysunek A). Kulki naelektryzowano tak, że nitki się rozchyliły (patrz rysunek B). Oba rysunki przedstawiają stan równowagi.

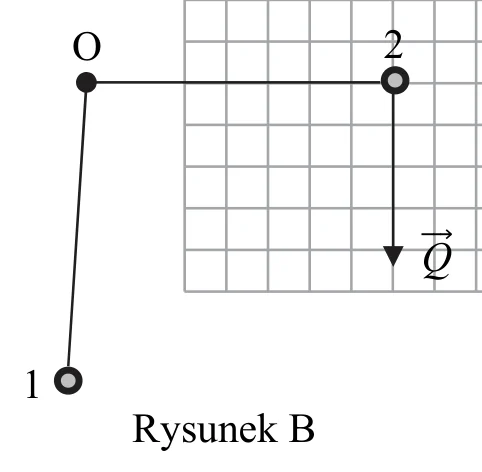

rysunek A: kulki 1 i 2 wiszą tuż obok siebie na nitkach zaczepionych w punkcie O; rysunek B: na tle kratki nitka kulki 2 biegnie od punktu O poziomo w prawo, nitka kulki 1 – od punktu O prawie pionowo w dół; przy kulce 2 wektor Q skierowany pionowo w dółPowiększ
rysunek A: kulki 1 i 2 wiszą tuż obok siebie na nitkach zaczepionych w punkcie O; rysunek B: na tle kratki nitka kulki 2 biegnie od punktu O poziomo w prawo, nitka kulki 1 – od punktu O prawie pionowo w dół; przy kulce 2 wektor Q skierowany pionowo w dół

Na rysunku B narysowano wektor siły ciężkości Q⃗\vec{Q} działającej na kulkę 2.

Polecenie

2 punkty

Na rysunku B dorysuj i opisz pozostałe siły działające na kulkę 2. Zachowaj właściwe proporcje długości wektorów.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Oznaczenia pozostałych sił działających na kulkę 2:

F⃗e\vec{F}_e – siła elektrostatyczna (Coulomba): zaczepiona w kulce 2, skierowana wzdłuż prostej łączącej kulki 1 i 2, zwrot od kulki 1 (kulki się odpychają; na rysunku w górę w prawo);

F⃗r\vec{F}_r – siła reakcji/naprężenia nici: skierowana wzdłuż nici od kulki 2 do punktu O (poziomo w lewo).

Siły rysujemy wzdłuż odpowiednich kierunków tak, aby ich suma wektorowa była równa zero: Q⃗+F⃗e+F⃗r=0\vec{Q} + \vec{F}_e + \vec{F}_r = 0. Składowa pionowa F⃗e\vec{F}_e równoważy Q⃗\vec{Q}, a składowa pozioma F⃗e\vec{F}_e równoważy F⃗r\vec{F}_r, zatem F⃗e\vec{F}_e jest przekątną równoległoboku zbudowanego na wektorach przeciwnych do Q⃗\vec{Q} i F⃗r\vec{F}_r (konstrukcja z reguły równoległoboku z liniami pomocniczymi). Prosta 1–2 jest nachylona do poziomu pod kątem nieco mniejszym niż 45°, dlatego na rysunku CKE wektor F⃗r\vec{F}_r jest nieco dłuższy od Q⃗\vec{Q}, a F⃗e\vec{F}_e jest najdłuższy.

Schemat punktowania

2 pkt

prawidłowy opis oraz prawidłowe narysowanie siły elektrostatycznej i siły reakcji nici z zachowaniem właściwych relacji pomiędzy wartościami wszystkich sił.

1 pkt

prawidłowy kierunek i zwrot siły elektrostatycznej oraz opis obu sił

LUB

– prawidłowe narysowanie siły elektrostatycznej i siły reakcji nici z zachowaniem właściwych relacji pomiędzy wartościami wszystkich sił oraz brak oznaczeń sił.

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Kluczowe: Fe musi być pozioma (odrzucająca), Fr musi być wzdłuż nici do góry w stronę O. Wszystkie trzy siły muszą być w równowadze. Proporcje długości wektorów powinny odzwierciedlać równowagę sił.
