Zadanie 7.1, matura czerwiec 2022, fizyka rozszerzona

2 pktotwarteśrednie (szac.)Czerwiec 2022

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Cząsteczka o dodatnim ładunku elektrycznym może poruszać się po torze kołowym w centralnym polu elektrycznym ładunku punktowego lub w jednorodnym polu magnetycznym.

Polecenie

2 punkty

Na rysunku 1. przedstawiono kołowy tor ruchu dodatnio naładowanej cząsteczki w centralnym polu elektrycznym ładunku punktowego, a na rysunku 2. przedstawiono kołowy tor ruchu dodatnio naładowanej cząsteczki w jednorodnym polu magnetycznym.

Na obu rysunkach oznaczono wektor v⃗\vec{v} prędkości cząsteczki oraz oznaczono wybrane punkty na torze okręgu i środek każdego okręgu.

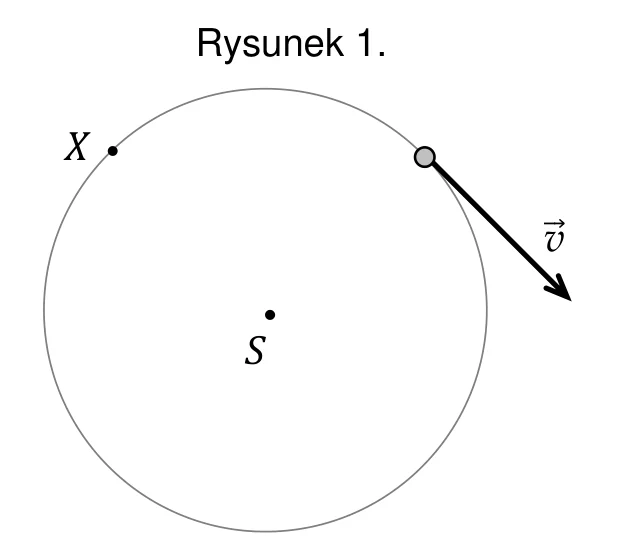

rysunek 1.: okrąg o środku S; na okręgu punkt X w lewej górnej części; w prawej górnej części okręgu cząsteczka z wektorem prędkości v stycznym do okręgu, skierowanym w prawo w dółPowiększ
rysunek 1.: okrąg o środku S; na okręgu punkt X w lewej górnej części; w prawej górnej części okręgu cząsteczka z wektorem prędkości v stycznym do okręgu, skierowanym w prawo w dół

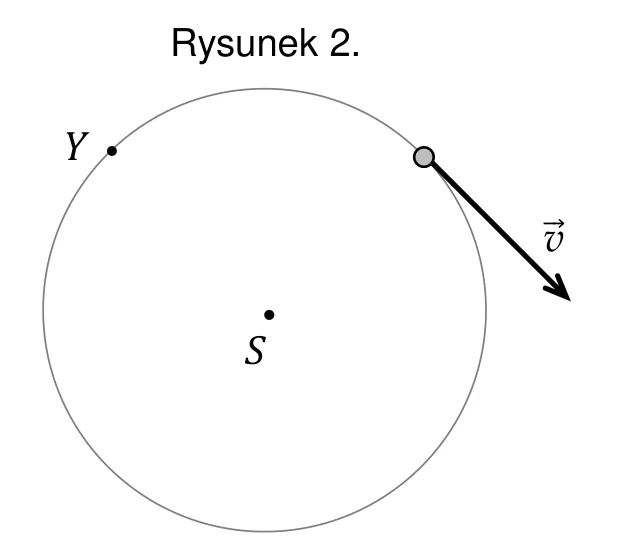

rysunek 2.: taki sam okrąg o środku S; na okręgu punkt Y w lewej górnej części; w prawej górnej części okręgu cząsteczka z wektorem prędkości v stycznym do okręgu, skierowanym w prawo w dółPowiększ
rysunek 2.: taki sam okrąg o środku S; na okręgu punkt Y w lewej górnej części; w prawej górnej części okręgu cząsteczka z wektorem prędkości v stycznym do okręgu, skierowanym w prawo w dół

Na rysunku 1. narysuj wektor E⃗\vec{E} natężenia pola elektrycznego w punkcie X, a na rysunku 2. narysuj wektor B⃗\vec{B} indukcji magnetycznej w punkcie Y.

Uwaga: Gdy wektor leży w płaszczyźnie rysunku, narysuj go w postaci strzałki (o umownej długości), a gdy wektor jest prostopadły do płaszczyzny rysunku, narysuj go za pomocą jednego z symboli:

⊙\odot – oznaczającego zwrot przed płaszczyznę rysunku (w stronę do patrzącego) LUB

⊗\otimes – oznaczającego zwrot za płaszczyznę rysunku.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Poprawne rozwiązanie (CKE):

Rysunek 1.: wektor E⃗\vec{E} zaczepiony w punkcie X, leżący w płaszczyźnie rysunku, skierowany wzdłuż promienia do środka okręgu S (na dodatnią cząsteczkę działa siła dośrodkowa, więc natężenie pola ma zwrot do środka).

Rysunek 2.: wektor B⃗\vec{B} w punkcie Y prostopadły do płaszczyzny rysunku, o zwrocie przed płaszczyznę rysunku – symbol ⊙\odot (cząsteczka dodatnia porusza się zgodnie z ruchem wskazówek zegara, a siła Lorentza ma być skierowana do środka okręgu).

Schemat punktowania

2 pkt

poprawne narysowanie wektora E⃗\vec{E} natężenia pola elektrycznego w punkcie X oraz poprawne narysowanie wektora B⃗\vec{B} indukcji magnetycznej w punkcie Y.

1 pkt

poprawne narysowanie wektora E⃗\vec{E} natężenia pola elektrycznego w punkcie X

LUB

– poprawne narysowanie wektora B⃗\vec{B} indukcji magnetycznej w punkcie Y.

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Wektor E⃗ powinien być skierowany wzdłuż promienia w kierunku od środka S do punktu X (dla ładunku centralnego dodatniego). Wektor B⃗ powinien być prostopadły do płaszczyzny i do wektora prędkości, zgodnie z regułą iloczynu wektorowego F⃗=q(v⃗×B⃗).
