Zadanie 4, matura czerwiec 2022, fizyka rozszerzona

4 pktotwartetrudne (szac.)Czerwiec 2022

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Polecenie

4 punkty

Na poziomym podłożu stoi skrzynia. Do skrzyni przymocowano pręt, który ułatwia jej przesuwanie. Skrzynię przesuwano dwa razy. Pierwszy raz skrzynię pchano siłą F⃗1\vec{F}_1 przyłożoną do końca pręta (zobacz rysunek 1.), drugi raz skrzynię ciągnięto siłą F⃗2\vec{F}_2 przyłożoną do końca pręta (zobacz rysunek 2.). Za każdym razem, gdy przesuwano skrzynię, siły F⃗1\vec{F}_1 i F⃗2\vec{F}_2 były skierowane wzdłuż pręta, a skrzynia poruszała się ruchem jednostajnym prostoliniowym. Kąt nachylenia pręta do dna skrzyni jest równy α = 45°. Współczynnik tarcia między skrzynią a podłożem wynosi μ = 0,5.

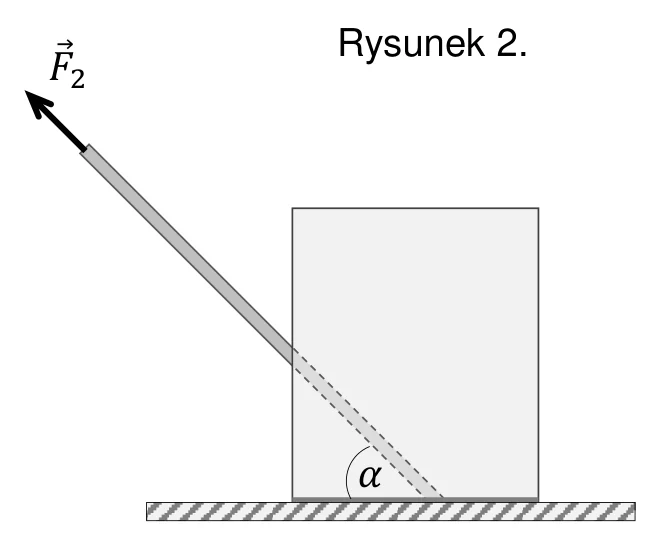

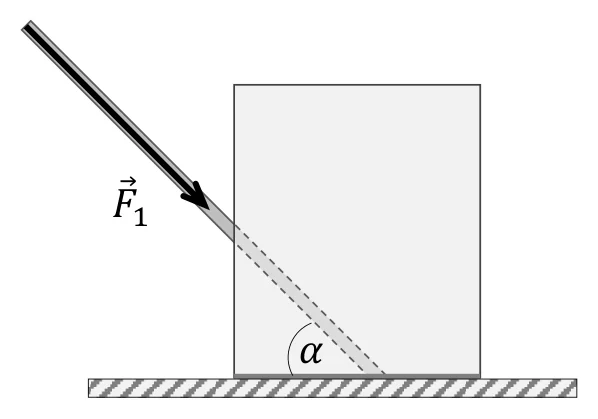

rysunek 1. i rysunek 2.: skrzynia na poziomym podłożu z prętem przymocowanym do jej dna pod kątem α; na rysunku 1. siła F1 przyłożona do końca pręta skierowana wzdłuż pręta w stronę skrzyni (pchanie), na rysunku 2. siła F2 przyłożona do końca pręta skierowana wzdłuż pręta od skrzyni (ciągnięcie)Powiększ
rysunek 1. i rysunek 2.: skrzynia na poziomym podłożu z prętem przymocowanym do jej dna pod kątem α; na rysunku 1. siła F1 przyłożona do końca pręta skierowana wzdłuż pręta w stronę skrzyni (pchanie), na rysunku 2. siła F2 przyłożona do końca pręta skierowana wzdłuż pręta od skrzyni (ciągnięcie)

Wykaż, że wartość siły F⃗1\vec{F}_1 jest 3 razy większa od wartości siły F⃗2\vec{F}_2.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Zapiszemy warunek równowagi sił, gdy skrzynia jest pchana siłą F⃗1\vec{F}_1 i porusza się ruchem jednostajnym prostoliniowym. Warunek równowagi zapiszemy dla poziomych składowych sił. Siłę F⃗1\vec{F}_1 rozłożymy na składową pionową (prostopadłą do podłoża) F⃗1⊥\vec{F}_{1\perp} oraz składową poziomą F⃗1∥\vec{F}_{1\parallel} (równoległą do podłoża). Siłę tarcia oznaczymy jako T⃗\vec{T}, a ciężar skrzyni jako Q⃗\vec{Q}. Zatem:

1) F1∥ = T1 → 2) F1∥=μ(Q+F1⊥)→F_{1\parallel} = \mu(Q + F_{1\perp}) \quad \rightarrow \quad 3) F1cos⁡α=μ(Q+F1sin⁡α)F_1\cos\alpha = \mu(Q + F_1\sin\alpha)

Zapiszemy analogiczny warunek równowagi sił, gdy skrzynia jest ciągnięta siłą F⃗2\vec{F}_2 i porusza się ruchem jednostajnym prostoliniowym:

4) F2∥ = T2 → 5) F2∥=μ(Q−F2⊥)→F_{2\parallel} = \mu(Q - F_{2\perp}) \quad \rightarrow \quad 6) F2cos⁡α=μ(Q−F2sin⁡α)F_2\cos\alpha = \mu(Q - F_2\sin\alpha)

Równania 3) i 6) odejmiemy od siebie stronami:

7) F1cos⁡α−F2cos⁡α=μF1sin⁡α+μF2sin⁡αF_1\cos\alpha - F_2\cos\alpha = \mu F_1\sin\alpha + \mu F_2\sin\alpha

Dla α = 45° mamy sin⁡α=cos⁡α\sin\alpha = \cos\alpha, zatem równanie 7) przekształca się do postaci:

8) F1 − F2 = μF1 + μF2 → 9) F1=1+μ1−μF2F_1 = \frac{1 + \mu}{1 - \mu}F_2

Dla μ = 0,5 otrzymujemy:

10) F1=1+0,51−0,5F2=3F2F_1 = \frac{1 + 0{,}5}{1 - 0{,}5}F_2 = 3F_2

Schemat punktowania

4 pkt

poprawna metoda wykazania związku między wartościami sił działających wzdłuż pręta oraz prawidłowy wynik.

3 pkt

poprawne zapisanie warunków równowagi sił w obu przypadkach z uwzględnieniem wyrażeń na siły tarcia, poprawne użycie funkcji trygonometrycznych do wyrażenia składowych sił działających wzdłuż pręta i doprowadzenie do jednego równania, z którego można bezpośrednio otrzymać żądany związek między wartościami sił, np. zapisy: F1cos⁡α=μ(Q+F1sin⁡α)F_1\cos\alpha = \mu(Q + F_1\sin\alpha) oraz F2cos⁡α=μ(Q−F2sin⁡α)F_2\cos\alpha = \mu(Q - F_2\sin\alpha) oraz F1cos⁡α−F2cos⁡α=μF1sin⁡α+μF2sin⁡αF_1\cos\alpha - F_2\cos\alpha = \mu F_1\sin\alpha + \mu F_2\sin\alpha.

2 pkt

poprawne zapisanie warunków równowagi sił w obu przypadkach z uwzględnieniem wyrażeń na siły tarcia, np. zapisy: F1∥=μ(Q+F1⊥)F_{1\parallel} = \mu(Q + F_{1\perp}) oraz F2∥=μ(Q−F2⊥)F_{2\parallel} = \mu(Q - F_{2\perp}).

1 pkt

poprawne zapisanie warunków równowagi sił w obu przypadkach w postaci bez wyprowadzonych wyrażeń na siły tarcia, np. zapisy: F1∥ = T1 oraz F2∥ = T2

LUB

– poprawne zapisanie warunku równowagi sił w jednym przypadku oraz zapisanie wyrażenia na siłę tarcia w tym przypadku, np. zapisy: F1∥ = T1 oraz T1=μ(Q+F1⊥)T_1 = \mu(Q + F_{1\perp}).

0 pkt

brak spełnienia powyższych kryteriów.
