Zadanie
Wspólne informacje do wiązki zadań
Robot sprzątający rozpoczął ruch po płaskiej powierzchni. Ten robot może przemieszczać się wzdłuż odcinków prostych w dowolnym kierunku. Kolejne przemieszczenia robota, od chwili początkowej t = 0, opisano za pomocą współrzędnych (x, y). W chwili początkowej ruchu środek P robota znajdował się w punkcie O = (0, 0) – początku układu współrzędnych. W tabeli poniżej podano współrzędne wektora przemieszczenia punktu P na danym etapie ruchu oraz wartość prędkości, z jaką punkt P poruszał się w danym etapie ruchu.
Powiększ| Etapy ruchu | Współrzędne wektora przemieszczenia | Wartość prędkości | |
|---|---|---|---|
| Δx, cm | Δy, cm | v, | |
| Etap 1. | 50 | 20 | 4 |
| Etap 2. | 0 | 40 | 2 |
| Etap 3. | −120 | 0 | 4 |
W zadaniach 1.1.–1.2. pomijamy czasy między 1. a 2. etapem ruchu oraz między 2. a 3. etapem ruchu robota (tzn. pomijamy czasy, w których następują zmiany wektora prędkości robota). Przyjmij, że w chwili t = 0 prędkość punktu P była taka jak w 1. etapie ruchu.
Polecenie

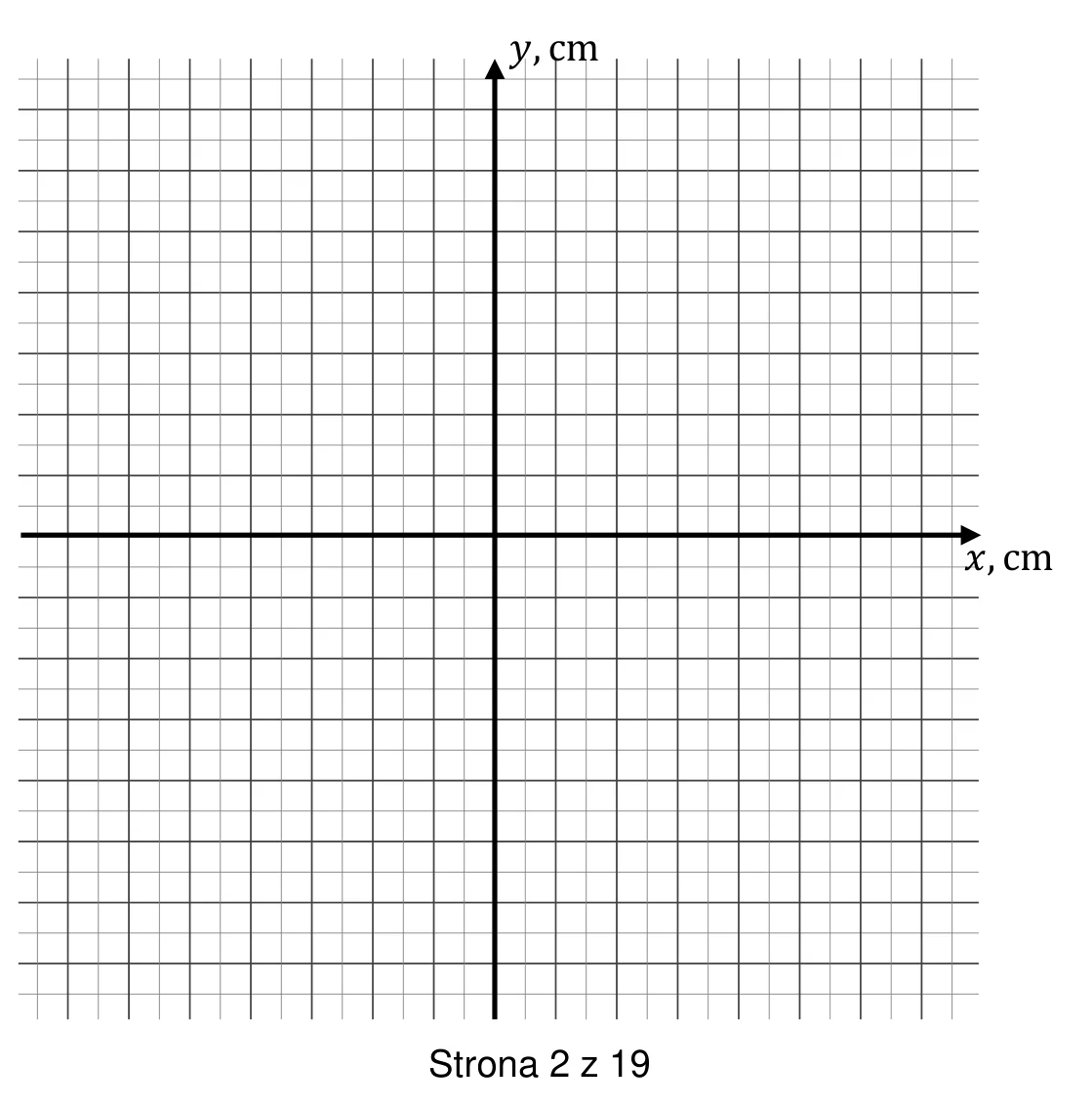

2 punktyNarysuj w poniższym układzie współrzędnych tor ruchu punktu P robota od chwili t = 0 do końca trzeciego etapu ruchu. Wyskaluj osie i nanieś odpowiednie wartości.
PowiększKorepetytor
Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.
5 rozmów · bez karty · Zaloguj się
Sprawdź się
Jak poszło?
Pokaż rozwiązanieUkryj rozwiązanie
Odpowiedź z klucza CKE
Przykładowe rozwiązanie (CKE): osie wyskalowane co 10 cm (od −70 do 70 na obu osiach). Tor ruchu punktu P to łamana złożona z trzech odcinków (współrzędne w cm):
etap 1.: od (0, 0) do (50, 20),
etap 2.: od (50, 20) do (50, 60),
etap 3.: od (50, 60) do (−70, 60).
Schemat punktowania
poprawne wyskalowanie osi oraz poprawne narysowanie przemieszczeń w trzech etapach (tzn. zgodnie z wektorami przemieszczeń i położeniem początkowym).
poprawne wyskalowanie osi oraz narysowanie przemieszczenia w jednym z etapów, zgodnego z wektorem przemieszczenia (tzn. niezależnie od współrzędnych początku danego przemieszczenia)
LUB
– brak wyskalowania osi oraz narysowanie przemieszczeń w trzech etapach, zgodnych ze skalą wynikającą z rysunku i położeniem początkowym.
brak spełnienia powyższych kryteriów.
