Zadanie 2, matura maj 2018, fizyka rozszerzona

2 pktotwarteśrednie (szac.)Maj 2018

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Polecenie

2 punkty

W pobliżu magnesu podkowiastego porusza się cząstka o dodatnim ładunku elektrycznym. W chwili, gdy cząstka znajduje się w punkcie A i przechodzi przez płaszczyznę rysunku, wektor prędkości cząstki jest skierowany prostopadle za tę płaszczyznę. Na obu poniższych rysunkach literami N, S oznaczono bieguny magnesu.

Załóż, że pole magnetyczne pochodzi tylko od magnesu, a kształt linii pola magnetycznego w płaszczyźnie rysunku jest symetryczny względem prostej l. Pomiń wpływ innych pól.

a) Narysuj na rysunku 1. wektory indukcji magnetycznej B⃗\vec{B} w punktach X, Y oraz A.

b) Zaznacz na rysunku 2. kierunek i zwrot siły działającej na tę cząstkę w chwili, gdy cząstka przechodzi przez płaszczyznę rysunku w punkcie A.

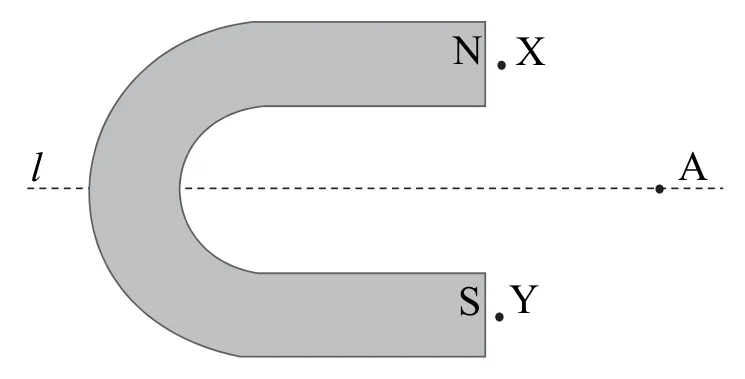

Rysunek 1.

magnes podkowiasty otwarty w prawo, biegun N u góry, biegun S u dołu; pozioma przerywana prosta l przechodzi przez środek magnesu; punkt X tuż przy końcu bieguna N, punkt Y tuż przy końcu bieguna S, punkt A na prostej l na prawo od magnesuPowiększ
magnes podkowiasty otwarty w prawo, biegun N u góry, biegun S u dołu; pozioma przerywana prosta l przechodzi przez środek magnesu; punkt X tuż przy końcu bieguna N, punkt Y tuż przy końcu bieguna S, punkt A na prostej l na prawo od magnesu

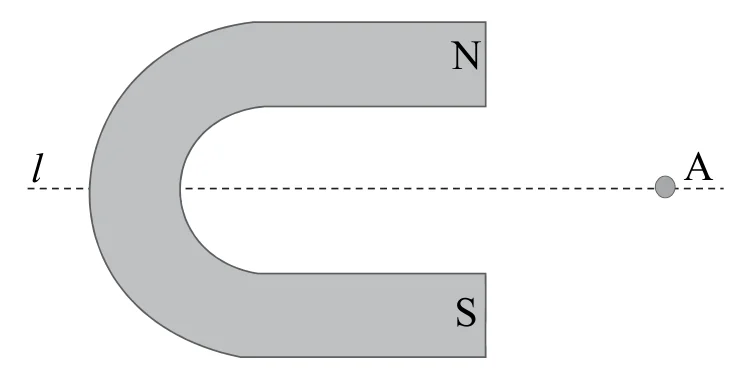

Rysunek 2.

ten sam magnes podkowiasty z biegunami N i S oraz prostą l; w punkcie A na prostej l zaznaczona cząstkaPowiększ
ten sam magnes podkowiasty z biegunami N i S oraz prostą l; w punkcie A na prostej l zaznaczona cząstka

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Sposób 1.

a) W punkcie X wektor B⃗X\vec{B}_X skierowany poziomo w prawo (od bieguna N), w punkcie Y wektor B⃗Y\vec{B}_Y skierowany poziomo w lewo (do bieguna S), w punkcie A wektor B⃗A\vec{B}_A skierowany pionowo w dół.

b) W punkcie A siła F⃗L\vec{F}_L ma kierunek poziomy (wzdłuż prostej l) i zwrot w lewo (w stronę magnesu).

Sposób 2. (wektory indukcji magnetycznej w X i Y mogą być narysowane ukośnie)

a) B⃗X\vec{B}_X skierowany w prawo i ukośnie w dół, B⃗Y\vec{B}_Y skierowany w lewo i ukośnie w dół, B⃗A\vec{B}_A pionowo w dół.

b) Siła F⃗L\vec{F}_L w punkcie A pozioma, zwrócona w lewo.

Siła Lorentza: F⃗L=qv⃗×B⃗\vec{F}_L = q\vec{v} \times \vec{B}; dla prędkości skierowanej za płaszczyznę rysunku i B⃗A\vec{B}_A skierowanego w dół siła działająca na ładunek dodatni jest zwrócona w lewo.

Schemat punktowania

2 pkt

prawidłowe narysowanie trzech wektorów indukcji magnetycznej w punktach X, A, Y oraz prawidłowe narysowanie siły działającej na cząstkę w punkcie A.

1 pkt

prawidłowe narysowanie trzech wektorów indukcji magnetycznej w punktach X, A, Y (wektor indukcji magnetycznej w A musi mieć kierunek pionowy i zwrot w dół)

LUB

– narysowanie siły działającej na cząstkę w punkcie A zgodnie z narysowanym pionowo wektorem indukcji magnetycznej

LUB

– narysowanie poziomej siły działającej na cząstkę w punkcie A zgodnie z narysowaną linią pola (lub jej fragmentem przechodzącym przez A) o poprawnym kształcie i zaznaczonym zwrocie (w dowolnym miejscu linii).

0 pkt

brak spełnienia powyższych kryteriów.
