Zadanie 8.1, matura maj 2018, fizyka rozszerzona

2 pktzamknięteśrednie 53%Maj 2018

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Na wykresach poniżej przedstawiono cykle termodynamiczne dwóch silników cieplnych. Osie na obu wykresach są wyskalowane tak samo. Substancją roboczą w każdym silniku jest 1 mol gazu doskonałego o tym samym cieple molowym. Silnik I w jednym cyklu pracy oddaje łącznie 19 kJ ciepła, a pobiera łącznie 23 kJ ciepła (3 kJ w przemianie izochorycznej i 20 kJ w przemianie izobarycznej).

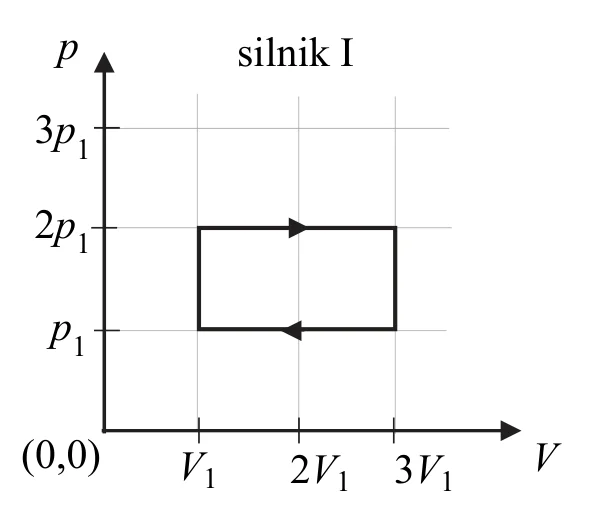

wykres p(V) cyklu silnika I, prostokąt o bokach równoległych do osi między objętościami V1 i 3V1 oraz ciśnieniami p1 i 2p1, obieg zgodny z ruchem wskazówek zegara; na osiach zaznaczone p1, 2p1, 3p1 oraz V1, 2V1, 3V1, początek osi (0,0)Powiększ
wykres p(V) cyklu silnika I, prostokąt o bokach równoległych do osi między objętościami V1 i 3V1 oraz ciśnieniami p1 i 2p1, obieg zgodny z ruchem wskazówek zegara; na osiach zaznaczone p1, 2p1, 3p1 oraz V1, 2V1, 3V1, początek osi (0,0)

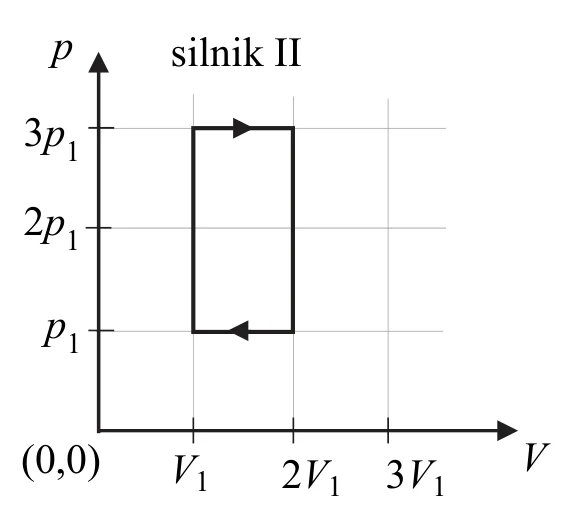

wykres p(V) cyklu silnika II w tej samej skali, prostokąt między objętościami V1 i 2V1 oraz ciśnieniami p1 i 3p1, obieg zgodny z ruchem wskazówek zegaraPowiększ
wykres p(V) cyklu silnika II w tej samej skali, prostokąt między objętościami V1 i 2V1 oraz ciśnieniami p1 i 3p1, obieg zgodny z ruchem wskazówek zegara

Polecenie

2 punkty

W poniższych zdaniach podkreśl właściwe określenia, tak aby relacje pomiędzy wielkościami dotyczącymi obu silników były prawdziwe.

1. Praca całkowita wykonana w jednym cyklu przez silnik I jest (mniejsza niż / taka sama jak / większa niż) praca całkowita wykonana w jednym cyklu przez silnik II.

2. Maksymalna temperatura gazu w silniku I jest (mniejsza niż / taka sama jak / większa niż) maksymalna temperatura gazu w silniku II.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

1. Praca całkowita wykonana w jednym cyklu przez silnik I jest
2. Maksymalna temperatura gazu w silniku I jest
Zaznacz odpowiedź przy każdej pozycji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

1. taka sama jak

2. taka sama jak

Schemat punktowania

2 pkt

prawidłowe podkreślenia w obu zdaniach.

1 pkt

prawidłowe podkreślenia w jednym zdaniu.

0 pkt

brak spełnienia powyższych kryteriów.

Komentarz. Oba silniki realizują cykl na tej samej siatce p-V (osie wyskalowane identycznie), ale z innymi przesunięciami. Praca jest równa polu pod wykresem, które jest takie samo dla obu cykli. Maksymalna temperatura występuje w wierzchołku cyklu (punkt o najwyższym p·V), który dla silnika I znajduje się wyżej.
