Zadanie
Wspólne informacje do wiązki zadań

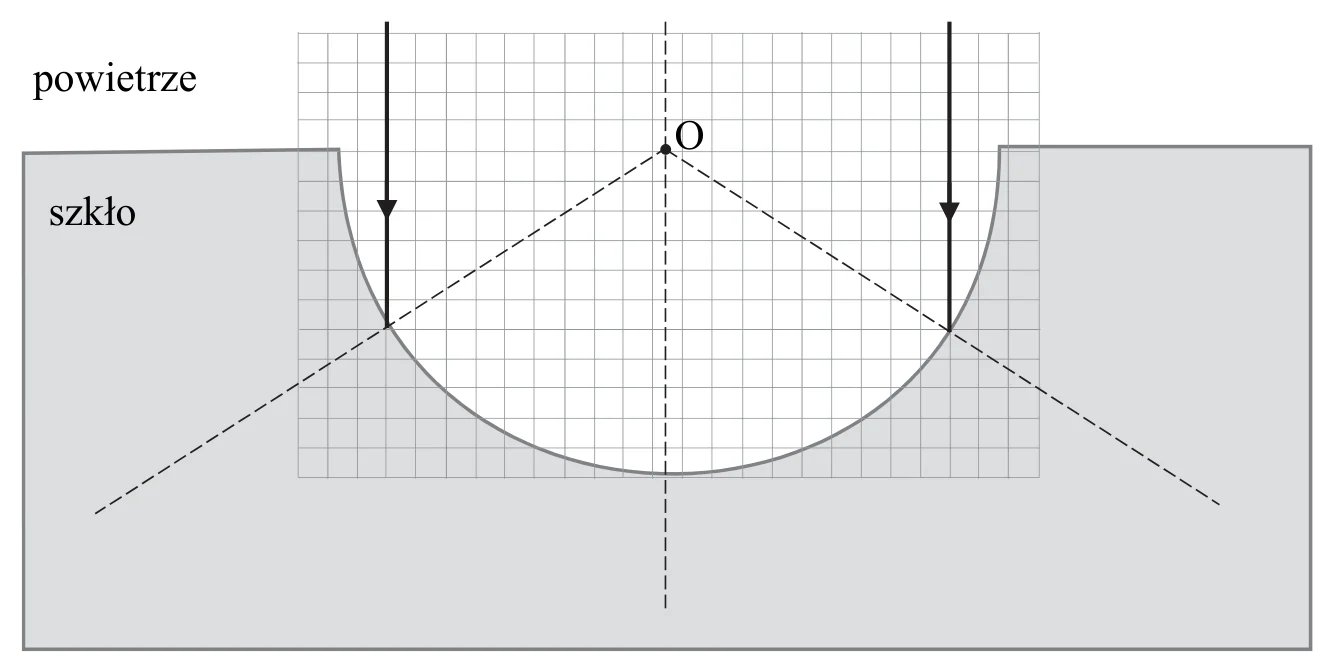

Wiązka światła monochromatycznego pada w kierunku pionowym z powietrza na kuliste zagłębienie wydrążone w szklanym bloku. Rysunek obok przedstawia przekrój szklanego bloku pionową płaszczyzną zawierającą środek wydrążenia (punkt O), a także ukazuje fragmenty dwóch wybranych promieni wiązki światła.
PowiększPolecenie
2 punktyNa rysunku poniżej dorysuj dalszy bieg jednego z promieni tej wiązki: w powietrzu – po częściowym odbiciu od granicy powietrza i szkła, oraz w szkle – po wniknięciu do szkła. Uwzględnij prawidłowe relacje (większy, mniejszy, równy) pomiędzy odpowiednimi kątami.
Uwaga: odcinki przerywane oraz kratka mogą pomóc w konstrukcji.
PowiększKorepetytor
Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.
5 rozmów · bez karty · Zaloguj się
Sprawdź się
Jak poszło?
Pokaż rozwiązanieUkryj rozwiązanie
Odpowiedź z klucza CKE
Poprawne rozwiązanie (rysunek CKE, dla lewego promienia; normalną w punkcie padania jest przerywana linia przechodząca przez punkt O):
– promień odbity biegnie w powietrzu od punktu padania wyraźnie w dół, w głąb zagłębienia (w prawo i w dół), a kąt odbicia α jest równy kątowi padania α (kąty mierzone od normalnej);
– promień załamany biegnie w szkle od punktu padania w dół i w lewo, po drugiej stronie normalnej niż promień padający, a kąt załamania β jest mniejszy od kąta padania α (światło przechodzi do ośrodka optycznie gęstszego).
Schemat punktowania
prawidłowo narysowane oba promienie: kąt odbicia musi być równy kątowi padania, a kąt załamania musi być mniejszy od kąta padania. Promień odbity musi wyraźnie kierować się w dół.
prawidłowo narysowany jeden z promieni (odbity lub załamany).
brak spełnienia powyższych kryteriów.
