Zadanie

Wspólne informacje do wiązki zadań

Kulę o promieniu 40 cm zawieszono na linie o długości 6 m. Następnie układ wychylono o pewien kąt i puszczono swobodnie. Rysunek 1. przedstawia sytuację w chwili, gdy kula jest wychylona maksymalnie względem pionu, natomiast rysunek 2. – gdy kula przechodzi przez najniższy punkt toru (a lina – przez położenie pionowe).

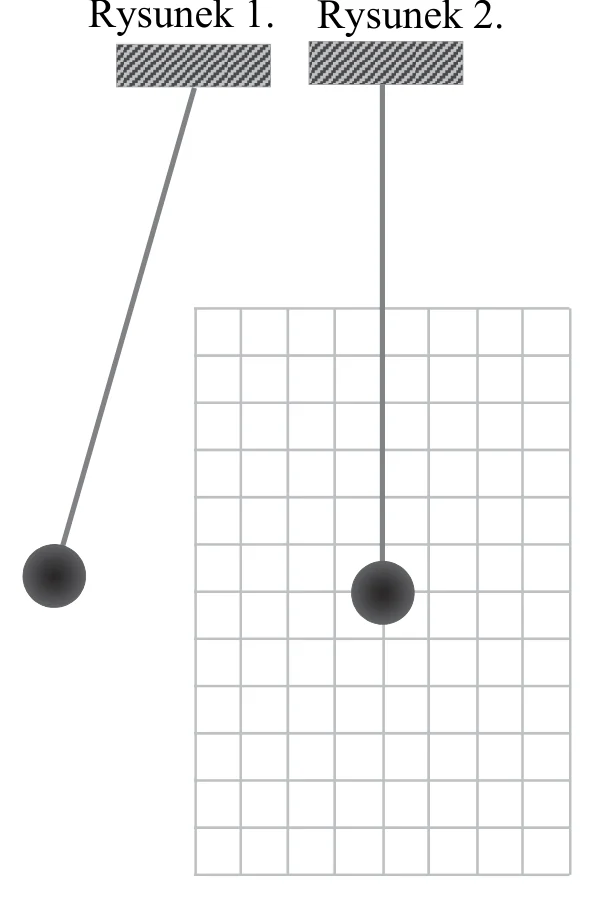

Rysunek 1., kula zawieszona na linie odchylonej od pionu; Rysunek 2., kula na pionowej linie w najniższym punkcie toru, narysowana na tle siatki kratekPowiększ
Rysunek 1., kula zawieszona na linie odchylonej od pionu; Rysunek 2., kula na pionowej linie w najniższym punkcie toru, narysowana na tle siatki kratek

Polecenie

1 punkt

Przyjmij, że na kulę działają dwie siły: F⃗r\vec{F}_r – siła reakcji napiętej liny, F⃗g\vec{F}_g – siła grawitacji. Pomiń siłę oporu powietrza. Analizę przeprowadź w układzie odniesienia związanym z Ziemią i przyjmij, że jest on inercjalny.

Na rysunku 2. – czyli w chwili, gdy kula przechodzi przez najniższy punkt toru – dorysuj wektory tych sił wraz z ich oznaczeniem. Zachowaj relacje (większy, mniejszy, równy) między wartościami sił i zapisz poniżej tę relację – wstaw jeden ze znaków: >, =, <.

Fr Fg

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Fr > Fg

Poprawne rozwiązanie (rysunek CKE): na rysunku 2. z kuli wychodzą dwa wektory leżące na jednej pionowej prostej – wektor F⃗r\vec{F}_r skierowany pionowo w górę (wzdłuż liny) oraz krótszy od niego wektor F⃗g\vec{F}_g skierowany pionowo w dół. Wypadkowa tych sił w najniższym punkcie toru jest siłą dośrodkową skierowaną w górę, do punktu zawieszenia.

Schemat punktowania

1 pkt

prawidłowe narysowanie wektorów sił wraz z ich oznaczeniami oraz prawidłowe zapisanie relacji pomiędzy wartościami sił.

0 pkt

brak spełnienia powyższego kryterium.
