Zadanie

Wspólne informacje do wiązki zadań

Promień światła czerwonego o długości fali równej 628 nm biegnie w próżni i przechodzi do szkła. Kierunek biegu promienia oraz kąty pomiędzy promieniem i granicą ośrodków (a także prostą prostopadłą do niej) zaznaczono na rysunku obok.

promień światła padający z próżni na granicę ze szkłem i załamany w szkle; w próżni kąt 45° między promieniem a przerywaną prostą prostopadłą do granicy, w szkle kąt 65° między promieniem a granicą ośrodkówPowiększ
promień światła padający z próżni na granicę ze szkłem i załamany w szkle; w próżni kąt 45° między promieniem a przerywaną prostą prostopadłą do granicy, w szkle kąt 65° między promieniem a granicą ośrodków

Polecenie

2 punkty

Promień światła czerwonego, opisanego na początku zadania, pada na granicę ośrodków, ale tym razem od strony szkła. Sytuację ilustruje rysunek obok, przedstawiający fragment biegu tego promienia.

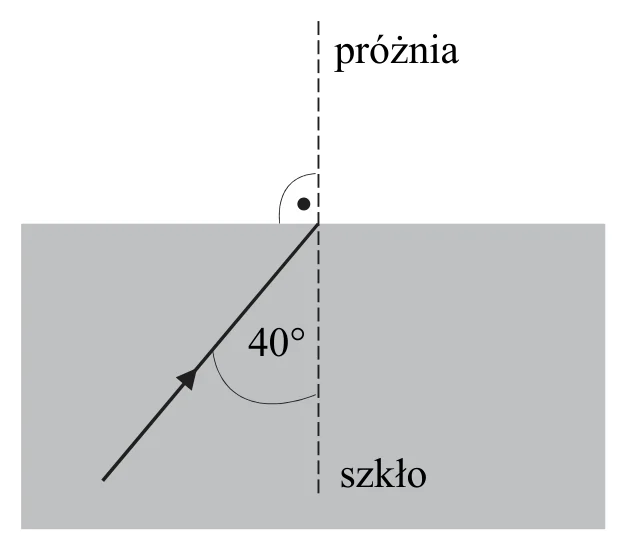

promień biegnący w szkle ku granicy z próżnią; kąt 40° między promieniem a przerywaną prostą prostopadłą do granicy w punkcie padaniaPowiększ
promień biegnący w szkle ku granicy z próżnią; kąt 40° między promieniem a przerywaną prostą prostopadłą do granicy w punkcie padania

Na rysunku obok dorysuj dalszy (tzn. od punktu na granicy ośrodków) bieg tego promienia. Wpisz miarę kąta pomiędzy linią przerywaną a fragmentem promienia, który dorysujesz. Wykonaj niezbędne obliczenia, uzasadniające kierunek biegu dorysowanego promienia.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Żeby dorysować promień, musimy ustalić, czy ten promień wyjdzie ze szkła do powietrza, czy też może nastąpi całkowite wewnętrzne odbicie. W tym celu obliczamy kąt graniczny dla szkła:

sin⁡αg=1nszk→sin⁡αg=sin⁡25∘sin⁡45∘≈0,60→αg≈37∘\sin\alpha_g = \frac{1}{n_{szk}} \rightarrow \sin\alpha_g = \frac{\sin 25^\circ}{\sin 45^\circ} \approx 0{,}60 \rightarrow \alpha_g \approx 37^\circ

Ponieważ kąt padania na granicę ośrodków od strony szkła (40°) jest większy od kąta granicznego, to nastąpi całkowite wewnętrzne odbicie tego promienia od granicy ośrodków.

Rysunek: promień odbity od granicy z powrotem do szkła, po drugiej stronie linii przerywanej, pod kątem 40° do niej (w rozwiązaniu CKE zaznaczono też kąt graniczny 37°).

Schemat punktowania

2 pkt

prawidłowe obliczenie kąta granicznego oraz prawidłowe narysowanie promienia odbitego pod kątem 40 stopni

lub

– wykazanie, że promień musi się odbić od granicy ośrodków, ponieważ nie istnieje kąt, którego sinus wynosi sin⁡45∘sin⁡25∘⋅sin⁡40∘>1\frac{\sin 45^\circ}{\sin 25^\circ} \cdot \sin 40^\circ > 1, oraz prawidłowe narysowanie promienia odbitego pod kątem 40 stopni.

1 pkt

zapisanie wzorów umożliwiających wyznaczenie (korzystając z danych) kąta granicznego w szkle: wzoru na sinus kąta granicznego i wzoru (z sinusami) na współczynnik załamania światła w szkle

lub

– narysowanie promienia odbitego (tylko!) pod kątem 40 stopni.

0 pkt

brak spełnienia powyższych kryteriów.
