Zadanie

Wspólne informacje do wiązki zadań

Kąt paralaksy heliocentrycznej dla danego obiektu niebieskiego obserwowanego z Ziemi jest równy kątowi, pod jakim obserwowany byłby z tego obiektu – w kierunku prostopadłym – promień okołosłonecznej orbity Ziemi. Kąt paralaksy heliocentrycznej dla danego obiektu mierzy się z okołosłonecznej orbity Ziemi, porównując ze sobą kierunki obserwacji tego obiektu niebieskiego w odpowiednio długim okresie czasu (np. w grudniu i czerwcu).

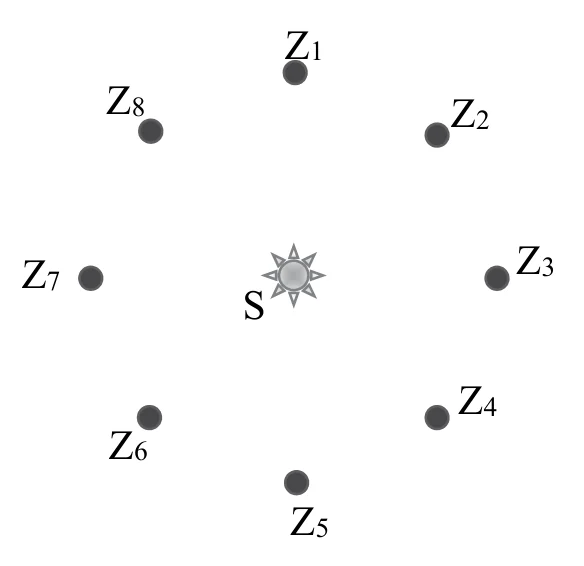

Schematyczny rysunek poniżej przedstawia położenia Ziemi (Z1–Z8) na orbicie okołosłonecznej ukazane w pewnych ustalonych jednakowych odstępach czasu. W celu wyznaczenia odległości d do gwiazdy G obserwowano przez pewien czas jej położenia na niebie. Poniższy rysunek jest schematyczny: stosunki odległości i wielkości obiektów nie są zachowane, ponadto w rzeczywistości obserwowana gwiazda nie musi leżeć w płaszczyźnie orbity ziemskiej.

Słońce S w środku i osiem położeń Ziemi Z1–Z8 rozmieszczonych po okręgu wokół niego (Z1 nad Słońcem, dalej zgodnie z ruchem wskazówek zegara: Z2, Z3 po prawej stronie Słońca, Z4, Z5 pod Słońcem, Z6, Z7 po lewej stronie, Z8); daleko po prawej gwiazda G na wysokości SłońcaPowiększ
Słońce S w środku i osiem położeń Ziemi Z1–Z8 rozmieszczonych po okręgu wokół niego (Z1 nad Słońcem, dalej zgodnie z ruchem wskazówek zegara: Z2, Z3 po prawej stronie Słońca, Z4, Z5 pod Słońcem, Z6, Z7 po lewej stronie, Z8); daleko po prawej gwiazda G na wysokości Słońca

Polecenie

2 punkty

Odpowiednim uzupełnieniem rysunku w opisie zadania można przedstawić bardzo uproszczony model metody pomiaru odległości d gwiazdy G od Słońca S, z wykorzystaniem metody paralaksy heliocentrycznej.

Narysuj linie odpowiadające kierunkowi obserwacji gwiazdy G z Ziemi, dzięki którym można dla niej wyznaczyć kąt paralaksy heliocentrycznej. Wpisz kąt paralaksy heliocentrycznej α pomiędzy tymi liniami. Następnie narysuj, łącząc odpowiednie punkty, odcinek odpowiadający jednostce astronomicznej i oznacz go AU.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Przykładowe rozwiązanie CKE: narysowane proste Z1G i Z5G oraz prosta SG (przechodząca przez Z3); kąt α zaznaczony przy gwieździe G między Z1G a SG (i drugi kąt α między SG a Z5G); odcinek Z1S oznaczony jako 1 AU.

Uznawane warianty: kierunki Z1G (lub Z5G) oraz Z3G (lub Z7G) z kątem α między nimi albo kierunki Z1G i Z5G z kątem 2α między nimi; odcinek o długości 1 AU to odcinek ZiS.

Schemat punktowania

2 pkt

prawidłowe narysowanie kierunków Z1G (lub Z5G) oraz Z3G (lub Z7G) i wpisanie pomiędzy nimi kąta α, lub narysowanie kierunków Z1G oraz Z5G i wpisanie pomiędzy nimi kąta 2α i prawidłowe oznaczenie odcinka o długości 1 AU (odcinek ZiS).

1 pkt

prawidłowe narysowanie i oznaczenie odcinka o długości 1 AU

lub

– prawidłowe narysowanie kierunków obserwacji i oznaczenie kąta α.

0 pkt

brak spełnienia powyższych kryteriów.
