Zadanie

Polecenie

4 punkty

Płaska, prostopadłościenna, jednorodna belka o masie 10 kg jest podparta w punkcie Y (zobacz rysunek poniżej). Na jednym końcu belki stoi chłopiec o masie 40 kg. Środek masy chłopca znajduje się nad punktem D belki. Na drugim końcu belki umieszczono ciężarek. Środek masy ciężarka znajduje się nad punktem X belki. Cały układ pozostaje w równowadze tak, że belka utrzymuje pozycję poziomą (jak na rysunku poniżej).

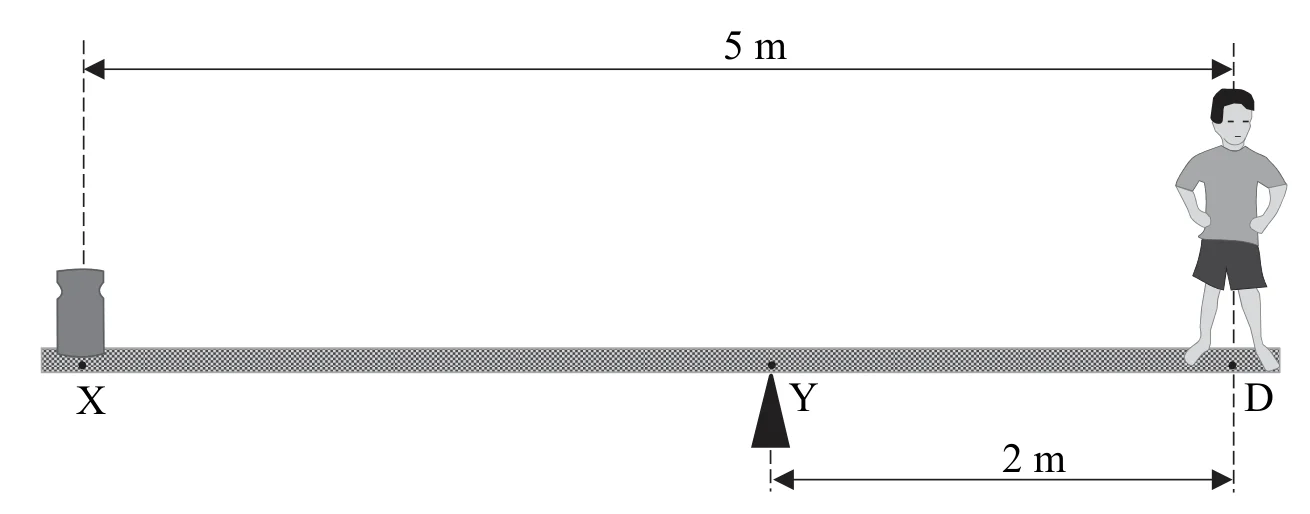

pozioma belka podparta w punkcie Y; na lewym końcu nad punktem X ciężarek, na prawym końcu nad punktem D stoi chłopiec; zaznaczone odległości |XD| = 5 m i |YD| = 2 mPowiększ
pozioma belka podparta w punkcie Y; na lewym końcu nad punktem X ciężarek, na prawym końcu nad punktem D stoi chłopiec; zaznaczone odległości |XD| = 5 m i |YD| = 2 m

Belka działa na podparcie (przy punkcie Y) siłą o wartości FY. Na rysunku oznaczono długości odcinków XD oraz YD.

Oblicz wartość siły FY.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

Belka jest w równowadze, gdy: 1) działające na nią siły równoważą się, 2) działające na nią momenty tych sił równoważą się. Oznaczenia: FX – siła nacisku ciężarka (w punkcie X), FO – ciężar belki przyłożony w jej środku O (∣XO∣ = 2,5 m), FD – siła nacisku chłopca (w punkcie D), R – siła reakcji podpory w punkcie Y.

1) FX + FO + FD = R

2) FX ⋅ ∣XY∣ + FO ⋅ ∣OY∣ = FD ⋅ ∣YD∣ – względem punktu Y, gdzie ∣XY∣ = 3 m, ∣OY∣ = 0,5 m, ∣YD∣ = 2 m

Ponadto z trzeciej zasady dynamiki wiemy, że: 3) FY = R

Z równania 2) obliczamy wartość siły FX (równej ciężarowi odważnika):

FX⋅3 m+10 kg⋅9,81 Nkg⋅0,5 m=40 kg⋅9,81 Nkg⋅2 m→FX≈245 NF_X \cdot 3\ \mathrm{m} + 10\ \mathrm{kg} \cdot 9{,}81\ \frac{\mathrm{N}}{\mathrm{kg}} \cdot 0{,}5\ \mathrm{m} = 40\ \mathrm{kg} \cdot 9{,}81\ \frac{\mathrm{N}}{\mathrm{kg}} \cdot 2\ \mathrm{m} \rightarrow F_X \approx 245\ \mathrm{N}

Z równań 1) i 3) obliczamy wartość siły FY:

FY=245 N+10 kg⋅9,81 Nkg+40 kg⋅9,81 Nkg≈736 NF_Y = 245\ \mathrm{N} + 10\ \mathrm{kg} \cdot 9{,}81\ \frac{\mathrm{N}}{\mathrm{kg}} + 40\ \mathrm{kg} \cdot 9{,}81\ \frac{\mathrm{N}}{\mathrm{kg}} \approx 736\ \mathrm{N}

Schemat punktowania

4 pkt

prawidłowa metoda rozwiązania i prawidłowy wynik liczbowy z jednostką.

3 pkt

prawidłowe zapisanie równowagi sił oraz momentów sił łącznie z prawidłową identyfikacją długości ramion sił względem punktu Y.

2 pkt

zapisanie równowagi sił oraz momentów sił (bez identyfikacji długości ramion sił)

lub

– prawidłowe obliczenie ciężaru lub masy ciężarka.

1 pkt

prawidłowe zapisanie równowagi sił (skorzystanie z I i III zasady dynamiki, równoważne zapisom w 1) i 3) w przykładowym rozwiązaniu)

lub

– prawidłowe zapisanie równowagi momentów sił.

0 pkt

brak spełnienia powyższych kryteriów.
