Zadanie 2, matura czerwiec 2018, fizyka rozszerzona

1 pktzamkniętełatwe (szac.)Czerwiec 2018

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Polecenie

1 punkt

Tenisista uderzył rakietą w podrzuconą pionowo piłkę tenisową. Tuż po odbiciu się od rakiety piłka uzyskała prędkość o kierunku poziomym i wartości vmax. Na wykresie obok przedstawiono zależność wartości siły reakcji działającej na piłkę w kierunku poziomym podczas uderzenia (tzn. gdy piłka pozostawała w kontakcie z rakietą) od czasu. Czas działania siły reakcji na piłkę wynosił tk. Przyjmij model zjawiska, w którym piłka nie ulegała odkształceniom w trakcie uderzenia, i pomiń opory ruchu. Osie na wszystkich wykresach wyskalowane są w zwykły sposób – tzn. liniowo.

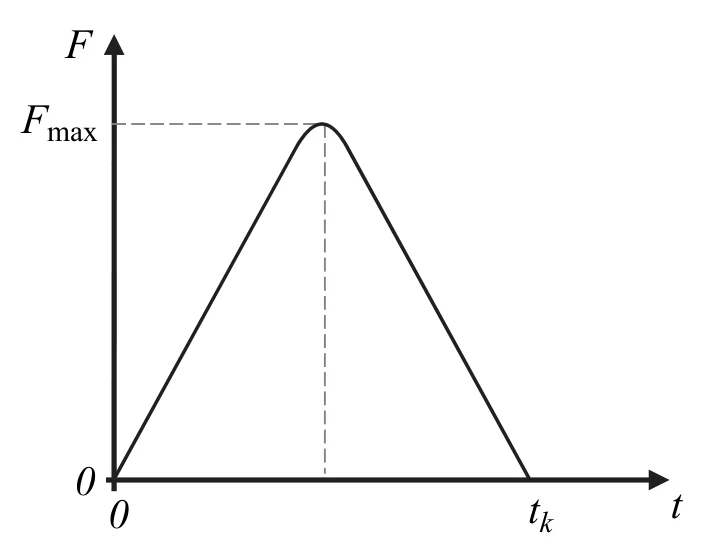

wykres zależności wartości siły F od czasu t; siła rośnie liniowo od 0 do F_max, po czym maleje liniowo do 0 w chwili t_kPowiększ
wykres zależności wartości siły F od czasu t; siła rośnie liniowo od 0 do F_max, po czym maleje liniowo do 0 w chwili t_k

Spośród rysunków A–D wybierz i zaznacz rysunek z wykresem prawidłowo przedstawiającym zależność poziomej składowej prędkości piłki od czasu podczas kontaktu piłki z rakietą.

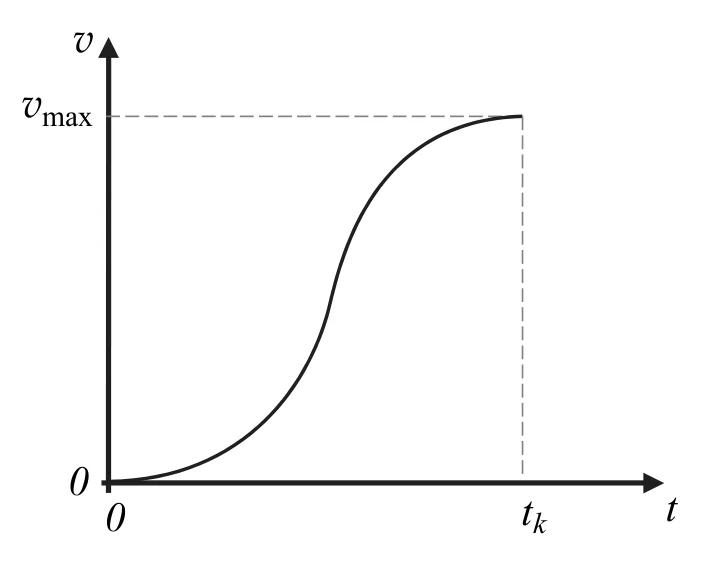

A.

wykres v(t) od 0 do v_max w chwili t_k; krzywa w kształcie litery S – najpierw coraz bardziej stroma, potem coraz łagodniejsza, pozioma na końcuPowiększ
wykres v(t) od 0 do v_max w chwili t_k; krzywa w kształcie litery S – najpierw coraz bardziej stroma, potem coraz łagodniejsza, pozioma na końcu

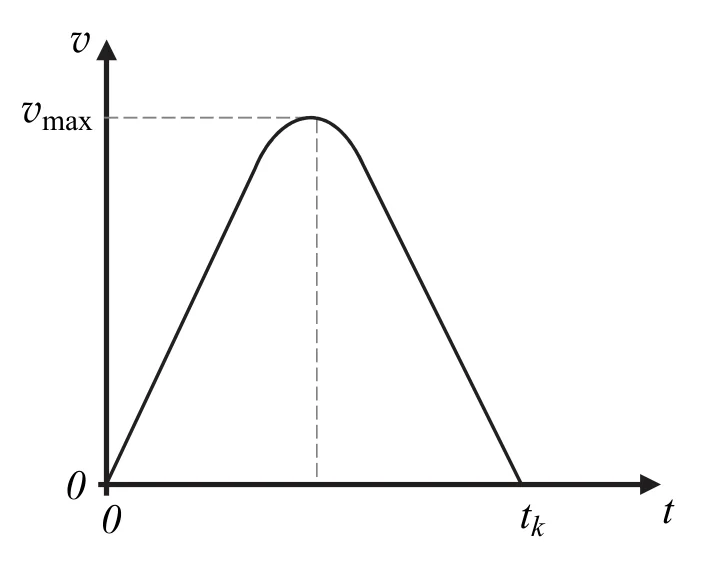

B.

wykres v(t) w kształcie trójkąta; prędkość rośnie liniowo od 0 do v_max w połowie czasu, po czym maleje liniowo do 0 w chwili t_kPowiększ
wykres v(t) w kształcie trójkąta; prędkość rośnie liniowo od 0 do v_max w połowie czasu, po czym maleje liniowo do 0 w chwili t_k

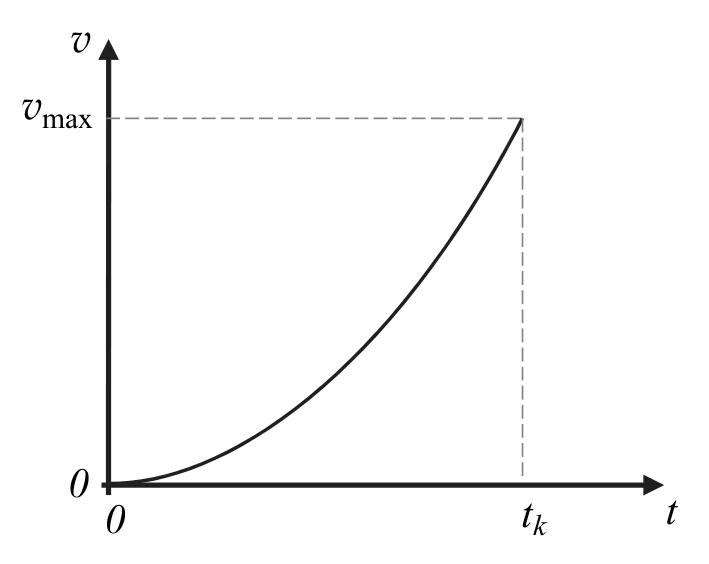

C.

wykres v(t) od 0 do v_max w chwili t_k; krzywa coraz bardziej stroma, pozioma na początkuPowiększ
wykres v(t) od 0 do v_max w chwili t_k; krzywa coraz bardziej stroma, pozioma na początku

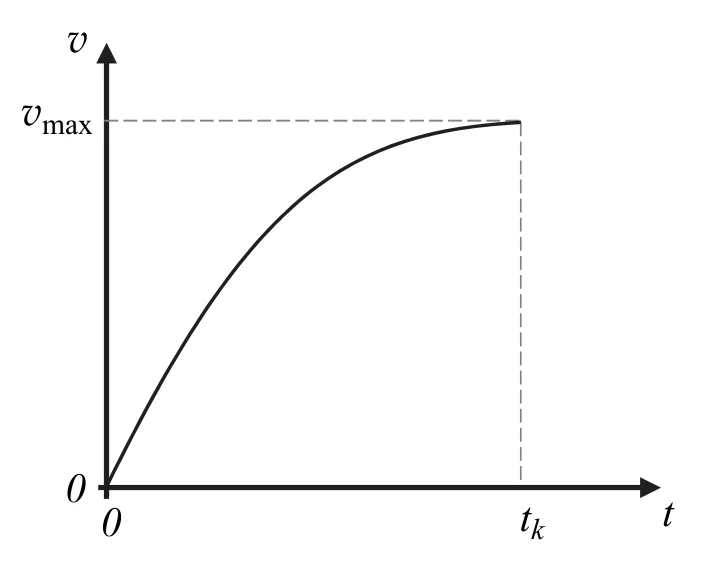

D.

wykres v(t) od 0 do v_max w chwili t_k; krzywa stroma na początku, coraz łagodniejsza, pozioma na końcuPowiększ
wykres v(t) od 0 do v_max w chwili t_k; krzywa stroma na początku, coraz łagodniejsza, pozioma na końcu

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

Prawidłowy wykres zależności poziomej składowej prędkości od czasu
Zaznacz odpowiedź jedną z opcji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

A

Schemat punktowania

1 pkt

zaznaczenie poprawnej odpowiedzi.

0 pkt

brak spełnienia powyższego kryterium.
