Zadanie 9.1, matura czerwiec 2018, fizyka rozszerzona

4 pktobliczenioweśrednie (szac.)Czerwiec 2018

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

W celu wyznaczenia ciepła właściwego mleka wykorzystano strumień pary wodnej o temperaturze 100 °C, którą skraplano w zimnym mleku. Początkowa temperatura mleka wyjętego z lodówki wynosiła 8 °C. Skraplanie przeprowadzano kilka razy dla różnych ilości mleka i pary wodnej aż do uzyskania w naczyniu temperatury cieczy równej 38 °C. Za każdym razem po skropleniu pary wyznaczano jej masę.

W tabeli poniżej przedstawione są wyniki zawierające masę użytego mleka M i odpowiadającą jej masę skroplonej pary m. Przyjmij, że niepewność pomiaru M jest tak mała, że można ją pominąć, a niepewność pomiaru m wynosi 2 g. Ciepło właściwe wody w tych warunkach wynosi 4,2 J/(g ⋅ °C), a ciepło parowania wody w tych warunkach jest równe 2500 J/g.

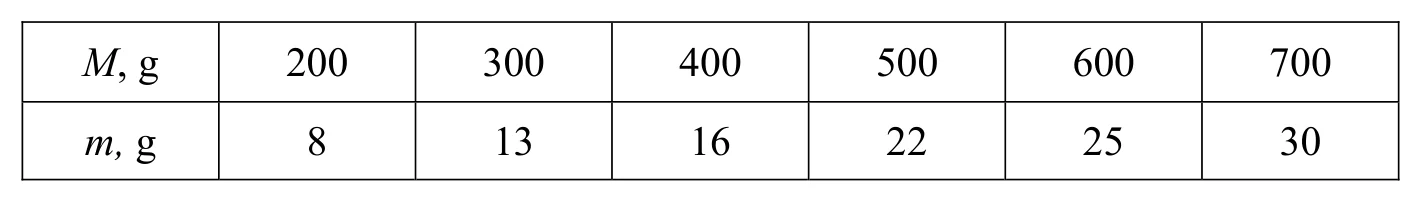

M, g200300400500600700
m, g81316222530

Polecenie

4 punkty

a) Narysuj wykres zależności m(M) – masy skroplonej pary od masy mleka. W tym celu zaznacz na wykresie punkty pomiarowe oraz niepewności m, a następnie wykreśl prostą najlepszego dopasowania.3 punkty

b) Na podstawie sporządzonego wykresu wykaż, że współczynnik proporcjonalności m do M wynosi około 0,043.1 punkt

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

a) Wykres zależności m(M): oś pozioma M, g (np. od 0 do 800), oś pionowa m, g (np. od 0 do 35); naniesione punkty (200; 8), (300; 13), (400; 16), (500; 22), (600; 25), (700; 30) z odcinkami niepewności ±2 g w pionie; prosta najlepszego dopasowania przechodzi przez wszystkie odcinki niepewności (w pobliżu początku układu współrzędnych). W rozwiązaniu CKE dorysowano dwie prostopadłe linie pomocnicze do wyznaczenia współczynnika proporcjonalności.

b) Odczytujemy współczynnik proporcjonalności z wykresu zależności m(M):

a=ΔmΔM=31 g725 g=0,0428≈0,043a = \frac{\Delta m}{\Delta M} = \frac{31\ \mathrm{g}}{725\ \mathrm{g}} = 0{,}0428 \approx 0{,}043

Schemat punktowania

a)

3 pkt

prawidłowe podpisanie i wyskalowanie osi oraz prawidłowe naniesienie punktów na wykres wraz z niepewnościami pomiarowymi oraz prawidłowe narysowanie prostej najlepszego dopasowania.

2 pkt

prawidłowe podpisanie i wyskalowanie osi oraz prawidłowe naniesienie punktów na wykres wraz z niepewnościami pomiarowymi

lub

– prawidłowe podpisanie i wyskalowanie osi oraz prawidłowe naniesienie punktów i narysowanie prostej najlepszego dopasowania (bez niepewności pomiarowych).

1 pkt

prawidłowe podpisanie i wyskalowanie osi oraz prawidłowe naniesienie punktów na wykres.

0 pkt

brak spełnienia powyższych kryteriów.

b)

1 pkt

prawidłowe wyznaczenie z wykresu współczynnika proporcjonalności.

0 pkt

brak spełnienia powyższego kryterium.

Komentarz. Niepewność pomiaru m wynosi 2 g i powinna być naniesiona dla każdego punktu.
