Zadanie

Polecenie

2 punkty

Dwa takie same ogniwa oraz trzy identyczne oporniki połączono w obwód elektryczny, którego schemat przedstawiono na rysunku poniżej. W tym obwodzie umieszczono klucz K.

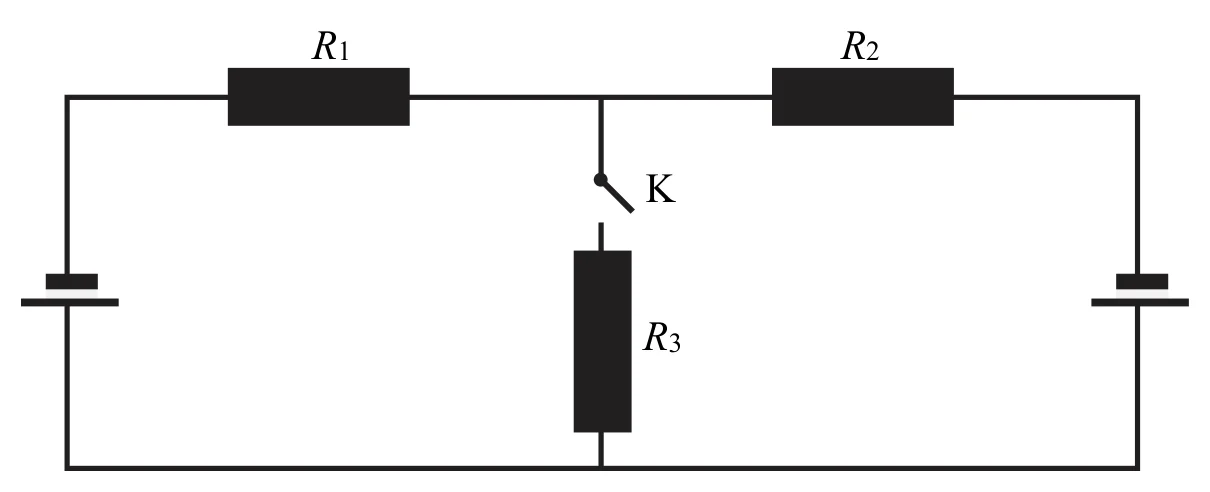

schemat obwodu; w górnej gałęzi oporniki R1 i R2 połączone szeregowo, ogniwo w lewej i ogniwo w prawej pionowej gałęzi, oba zwrócone tak samo (krótsza okładka u góry); środkowa pionowa gałąź łączy punkt między R1 i R2 z dolnym przewodem przez klucz K i opornik R3Powiększ
schemat obwodu; w górnej gałęzi oporniki R1 i R2 połączone szeregowo, ogniwo w lewej i ogniwo w prawej pionowej gałęzi, oba zwrócone tak samo (krótsza okładka u góry); środkowa pionowa gałąź łączy punkt między R1 i R2 z dolnym przewodem przez klucz K i opornik R3

Oceń prawdziwość poniższych zdań. Zaznacz P, jeśli zdanie jest prawdziwe, albo F – jeśli jest fałszywe.

StwierdzeniePF
1. Gdy klucz K jest otwarty, prąd nie płynie przez żaden z oporników.PF
2. Gdy klucz K jest otwarty, prąd nie płynie tylko przez opornik R3, a przez oporniki R1 i R2 prąd płynie.PF
3. Gdy klucz K jest zamknięty, natężenia prądów płynących przez wszystkie oporniki są jednakowe.PF
4. Gdy klucz K jest zamknięty, natężenie prądu płynącego przez opornik R3 jest dwukrotnie większe od natężenia prądu płynącego przez opornik R1.PF

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

1. Gdy klucz K jest otwarty, prąd nie płynie przez żaden z oporników.
2. Gdy klucz K jest otwarty, prąd nie płynie tylko przez opornik R₃, a przez oporniki R₁ i R₂ prąd płynie.
3. Gdy klucz K jest zamknięty, natężenia prądów płynących przez wszystkie oporniki są jednakowe.
4. Gdy klucz K jest zamknięty, natężenie prądu płynącego przez opornik R₃ jest dwukrotnie większe od natężenia prądu płynącego przez opornik R₁.
Zaznacz odpowiedź przy każdej pozycji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

  • 1.P
  • 2.F
  • 3.F
  • 4.P

Schemat punktowania

2 pkt

poprawne wszystkie zaznaczenia.

1 pkt

zaznaczenia odpowiedzi 1. P i 2. F lub zaznaczenie odpowiedzi 3. F i 4. P.

0 pkt

brak spełnienia powyższych kryteriów.
