Zadanie 7.2, matura maj 2019, fizyka rozszerzona

1 pktzamknięteśrednie 49%Maj 2019

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Rozważamy soczewkę dwuwklęsłą (zobacz rys. obok) wykonaną ze szkła o bezwzględnym współczynniku załamania światła n = 1,6.

rysunek soczewki dwuwklęsłej w przekrojuPowiększ
rysunek soczewki dwuwklęsłej w przekroju

Polecenie

1 punkt

Tylko jeden spośród poniższych czterech rysunków A–D przedstawia prawidłowe położenie obrazu przedmiotu P – obrazu widzianego przez obserwatora i uzyskanego przy pomocy opisanej soczewki umieszczonej w powietrzu (obraz przedmiotu P przedstawia szara strzałka).

Spośród rysunków A–D wybierz i zaznacz rysunek prawidłowo przedstawiający obraz przedmiotu P widziany przez obserwatora patrzącego z prawej strony soczewki.

A.

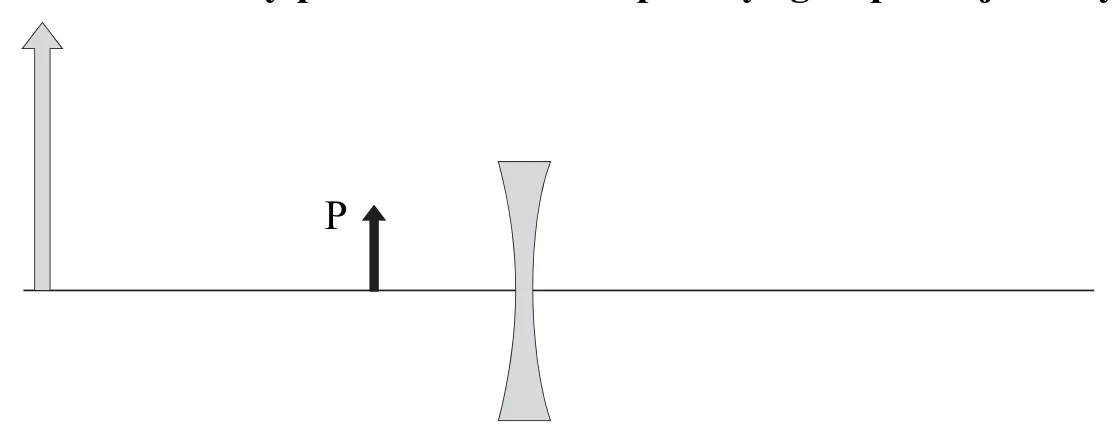

rysunek A, oś optyczna z soczewką dwuwklęsłą, przedmiot P (czarna strzałka) po lewej stronie soczewki, obserwator po prawej; szara strzałka prosta, znacznie większa od przedmiotu, daleko po lewej stronie przedmiotuPowiększ
rysunek A, oś optyczna z soczewką dwuwklęsłą, przedmiot P (czarna strzałka) po lewej stronie soczewki, obserwator po prawej; szara strzałka prosta, znacznie większa od przedmiotu, daleko po lewej stronie przedmiotu

B.

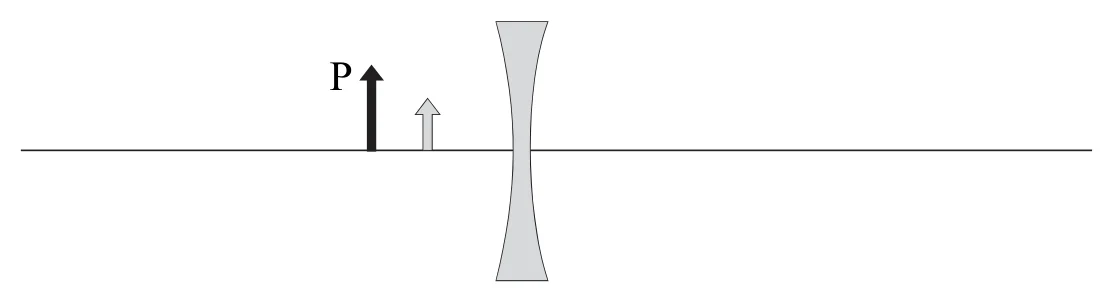

rysunek B, ten sam układ; szara strzałka prosta, mniejsza od przedmiotu, między przedmiotem a soczewkąPowiększ
rysunek B, ten sam układ; szara strzałka prosta, mniejsza od przedmiotu, między przedmiotem a soczewką

C.

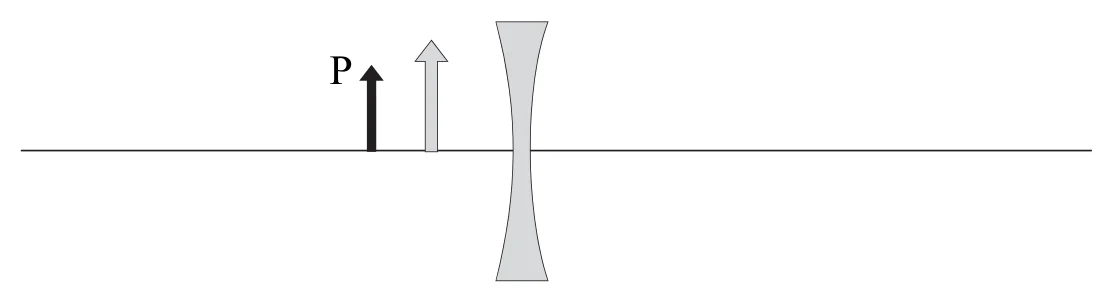

rysunek C, ten sam układ; szara strzałka prosta, tej samej wysokości co przedmiot, między przedmiotem a soczewkąPowiększ
rysunek C, ten sam układ; szara strzałka prosta, tej samej wysokości co przedmiot, między przedmiotem a soczewką

D.

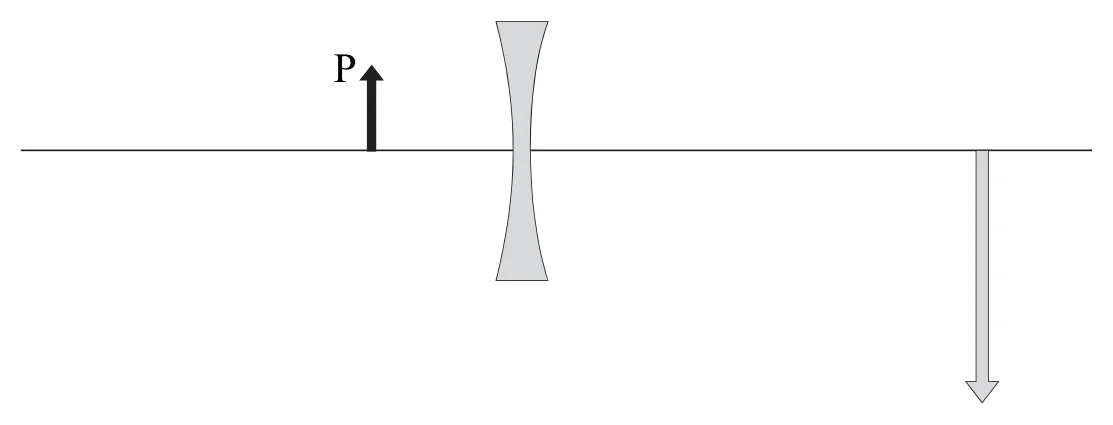

rysunek D, ten sam układ; szara strzałka odwrócona, większa od przedmiotu, po prawej stronie soczewkiPowiększ
rysunek D, ten sam układ; szara strzałka odwrócona, większa od przedmiotu, po prawej stronie soczewki

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

Wybierz prawidłowy rysunek
Zaznacz odpowiedź jedną z opcji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

B

Schemat punktowania

1 pkt

poprawna odpowiedź.

0 pkt

brak spełnienia powyższego kryterium.
