Zadanie 9.1, matura maj 2019, fizyka rozszerzona

2 pktotwarteśrednie 46%Maj 2019

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Dodatnie jony wpadają w obszar jednorodnego pola magnetycznego tak, że ich prędkości są prostopadłe do wektora indukcji magnetycznej. W obszarze pola magnetycznego tor jonu jest okręgiem (lub fragmentem okręgu). Promienie tych okręgów zależą od wartości prędkości jonów, ich masy, ładunku elektrycznego oraz od wartości indukcji pola magnetycznego.

Powyższe zjawisko wykorzystuje się do wyznaczania masy jonów. W tym celu początkowo spoczywające jony najpierw przyspiesza się w polu elektrycznym napięciem U. Rozpędzone jony uzyskują pewną prędkość, z którą opuszczają obszar pola elektrycznego i wpadają w obszar jednorodnego pola magnetycznego o wektorze indukcji B⃗\vec{B}, prostopadłym do wektora prędkości jonu v⃗\vec{v}. Jony zakreślają w polu magnetycznym półokręgi, po czym wpadają do detektora w odległości d (zależącej m.in. od masy jonów) od źródła jonów (zobacz rys. poniżej).

Zakładamy, że jony poruszają się w próżni, oraz pomijamy wpływ innych pól na ruch jonów.

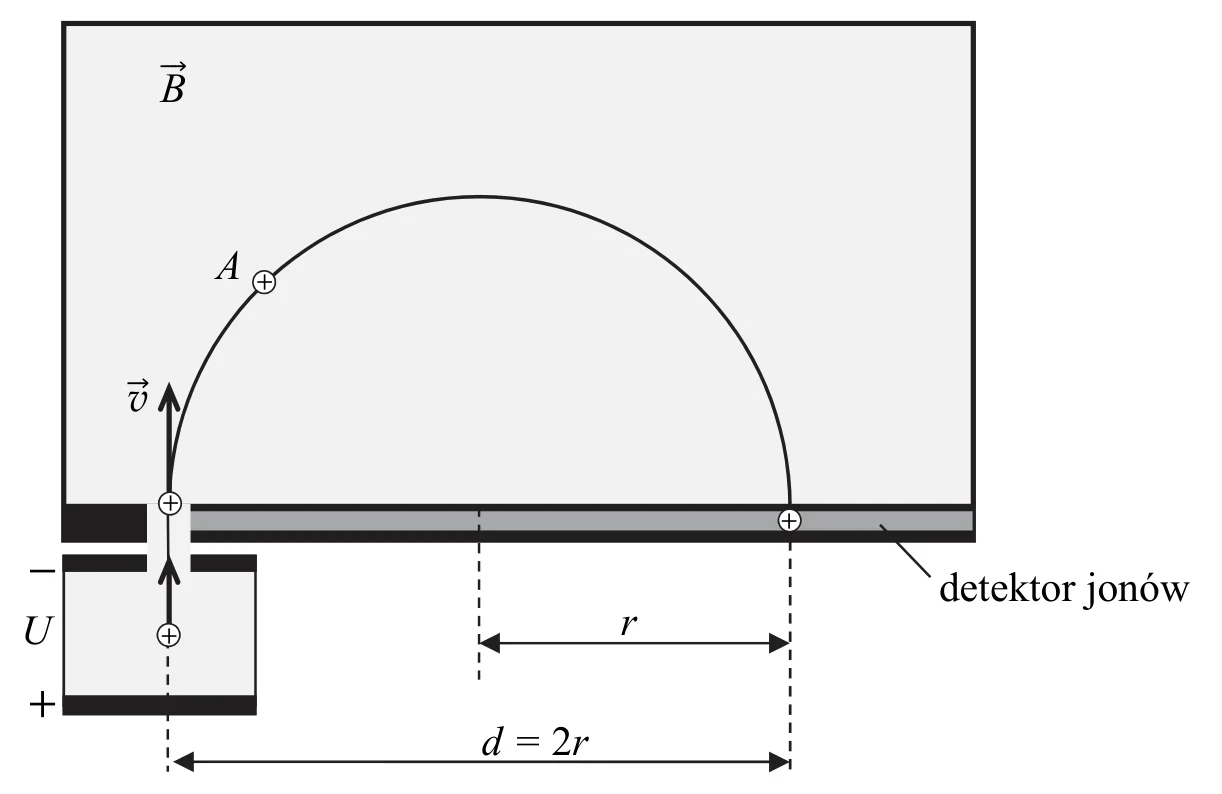

rysunek, jon dodatni przyspieszany napięciem U między okładkami wpada z prędkością v skierowaną w górę w obszar pola magnetycznego B, zakreśla półokrąg o promieniu r przez punkt A i trafia do detektora jonów w odległości d = 2r od miejsca wejścia; przy symbolu B nie zaznaczono zwrotu wektoraPowiększ
rysunek, jon dodatni przyspieszany napięciem U między okładkami wpada z prędkością v skierowaną w górę w obszar pola magnetycznego B, zakreśla półokrąg o promieniu r przez punkt A i trafia do detektora jonów w odległości d = 2r od miejsca wejścia; przy symbolu B nie zaznaczono zwrotu wektora

Polecenie

2 punkty

a) Na powyższym rysunku narysuj w punkcie A wektor siły magnetycznej Lorentza działającej na jon dodatni. Zaznacz dokładny kierunek i zwrot tej siły.1 punkt

b) Na rysunku przy symbolu wektora indukcji magnetycznej B⃗\vec{B} narysuj zwrot tego wektora.1 punkt

Użyj w tym celu jednego z symboli:

⊙\odot – oznaczającego zwrot przed płaszczyznę rysunku (w stronę do patrzącego) LUB

⊗\otimes – oznaczającego zwrot za płaszczyznę rysunku, LUB

→ – oznaczającego zwrot w prawo, LUB

← – oznaczającego zwrot w lewo.

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

a) Wektor siły Lorentza F⃗L\vec{F}_L zaczepiony w punkcie A, skierowany do środka okręgu (siła dośrodkowa): prosta wyznaczająca kierunek siły przechodzi przez środek okręgu, zwrot ku środkowi (na rysunku CKE ukośnie w prawo w dół).

b) Zwrot wektora B⃗\vec{B}: ⊙\odot – przed płaszczyznę rysunku (w stronę do patrzącego).

Schemat punktowania

a) (0–1)

1 pkt

prawidłowe narysowanie siły Lorentza o charakterze siły dośrodkowej (prosta wyznaczająca kierunek siły musi przechodzić przez środek okręgu).

0 pkt

brak spełnienia powyższego kryterium.

b) (0–1)

1 pkt

prawidłowe narysowanie zwrotu wektora indukcji magnetycznej.

0 pkt

brak spełnienia powyższego kryterium.

Umiejętności w zadaniu
