Zadanie 11.1, matura maj 2019, fizyka rozszerzona

1 pktzamknięteśrednie 40%Maj 2019

Darmowe konto pozwoli wrócić do niego później.

Zadanie

Wspólne informacje do wiązki zadań

Dwa oporniki R1 i R2 połączono szeregowo i dołączono do zasilacza o regulowanym napięciu (rys. 1.). Następnie przy różnych ustawieniach napięcia zasilacza mierzono natężenie prądu płynącego przez oba oporniki oraz napięcia na każdym z oporników. W wyniku pomiarów otrzymano dla każdego z oporników wykres zależności między napięciem U na danym oporniku a natężeniem I prądu płynącego przez ten opornik (rys. 2.).

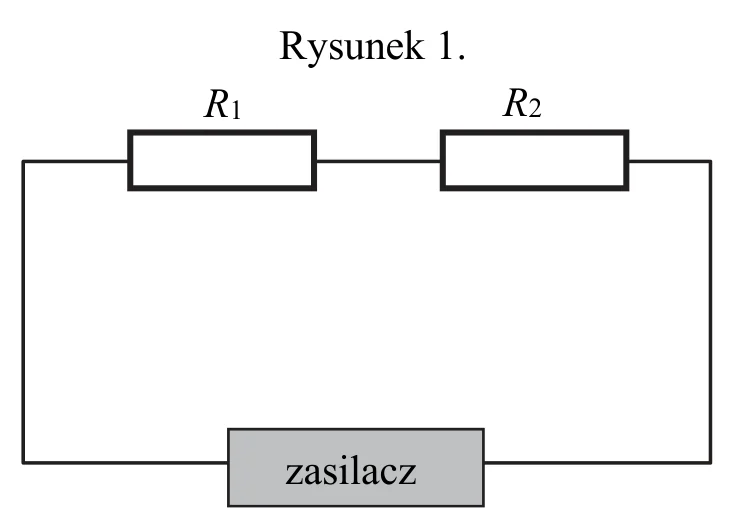

Rysunek 1., schemat obwodu: oporniki R1 i R2 połączone szeregowo z zasilaczemPowiększ
Rysunek 1., schemat obwodu: oporniki R1 i R2 połączone szeregowo z zasilaczem

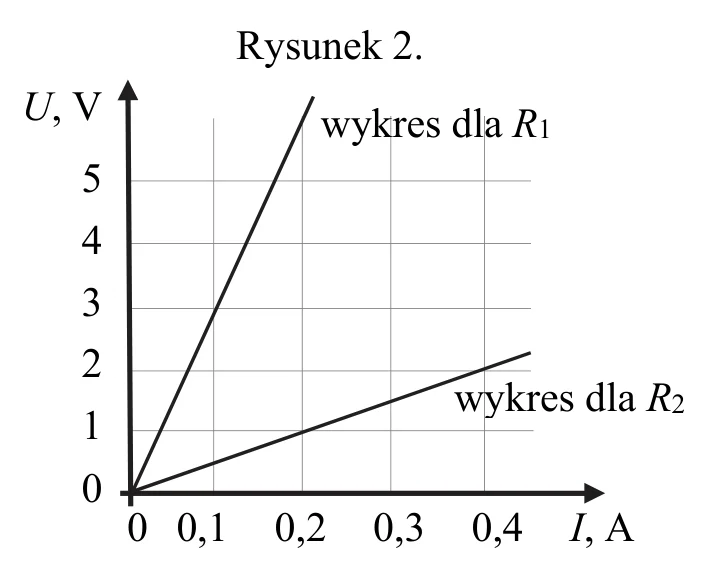

Rysunek 2., wykresy zależności U od I dla oporników R1 i R2, dwie półproste wychodzące z początku układu; oś pionowa: U, V, oś pozioma: I, APowiększ
Rysunek 2., wykresy zależności U od I dla oporników R1 i R2, dwie półproste wychodzące z początku układu; oś pionowa: U, V, oś pozioma: I, A

Polecenie

1 punkt

Spośród schematów obwodów pokazanych na rysunkach A–F wybierz i zaznacz wszystkie możliwe obwody, które prawidłowo przedstawiają podłączenie mierników, umożliwiające wykonanie pomiarów jak w doświadczeniu opisanym powyżej.

Przyjmij, że opór amperomierza jest pomijalnie mały, a opór woltomierza jest bardzo duży (w porównaniu z oporami R1 i R2).

A.

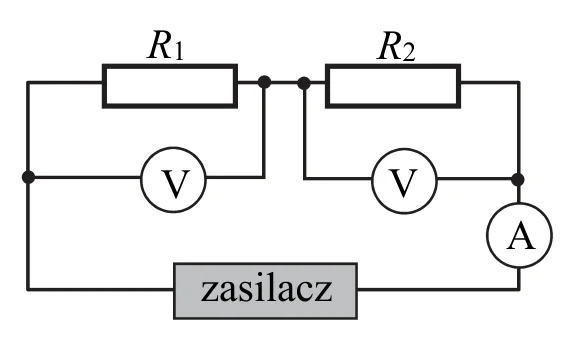

schemat A, oporniki R1 i R2 szeregowo z zasilaczem, równolegle do każdego opornika woltomierz V, amperomierz A w gałęzi z zasilaczemPowiększ
schemat A, oporniki R1 i R2 szeregowo z zasilaczem, równolegle do każdego opornika woltomierz V, amperomierz A w gałęzi z zasilaczem

B.

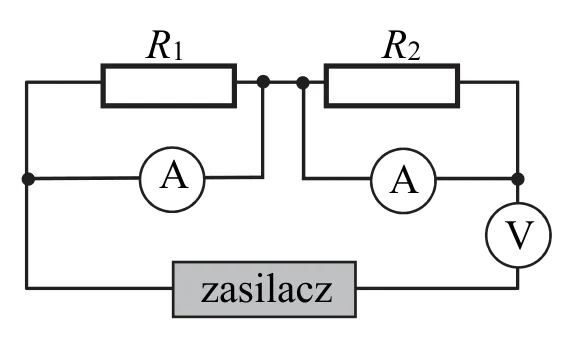

schemat B, oporniki R1 i R2 szeregowo z zasilaczem, równolegle do każdego opornika amperomierz A, woltomierz V w gałęzi z zasilaczemPowiększ
schemat B, oporniki R1 i R2 szeregowo z zasilaczem, równolegle do każdego opornika amperomierz A, woltomierz V w gałęzi z zasilaczem

C.

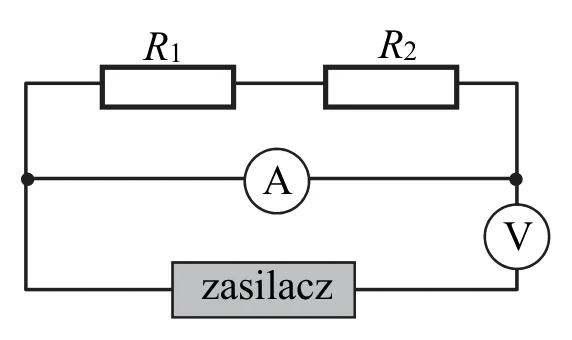

schemat C, oporniki R1 i R2 szeregowo, równolegle do obu oporników razem amperomierz A, woltomierz V w gałęzi z zasilaczemPowiększ
schemat C, oporniki R1 i R2 szeregowo, równolegle do obu oporników razem amperomierz A, woltomierz V w gałęzi z zasilaczem

D.

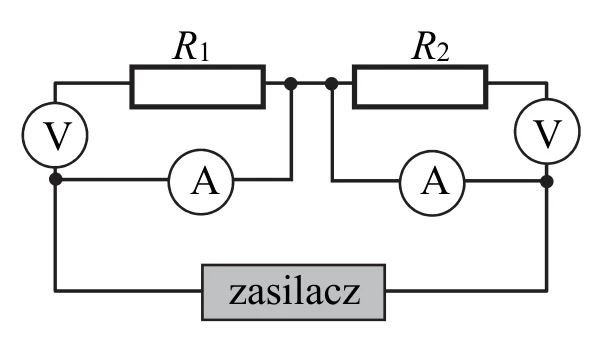

schemat D, równolegle do każdego z oporników R1 i R2 amperomierz A, woltomierze V włączone szeregowo przy obu końcach układu opornikówPowiększ
schemat D, równolegle do każdego z oporników R1 i R2 amperomierz A, woltomierze V włączone szeregowo przy obu końcach układu oporników

E.

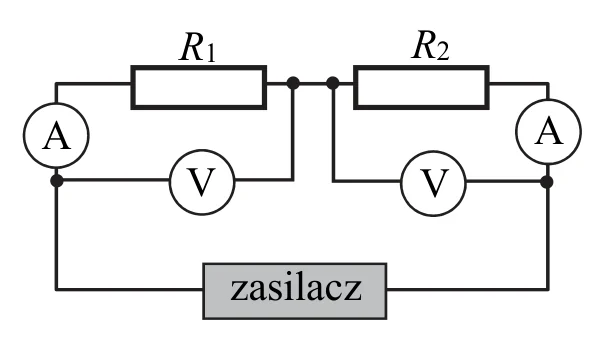

schemat E, równolegle do każdego z oporników R1 i R2 woltomierz V, amperomierze A włączone szeregowo przy obu końcach układu opornikówPowiększ
schemat E, równolegle do każdego z oporników R1 i R2 woltomierz V, amperomierze A włączone szeregowo przy obu końcach układu oporników

F.

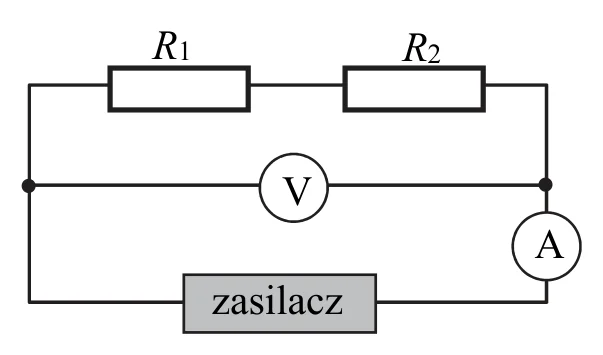

schemat F, oporniki R1 i R2 szeregowo, równolegle do obu oporników razem woltomierz V, amperomierz A w gałęzi z zasilaczemPowiększ
schemat F, oporniki R1 i R2 szeregowo, równolegle do obu oporników razem woltomierz V, amperomierz A w gałęzi z zasilaczem

Korepetytor

Nie wiesz, jak ruszyć? Korepetytor zna to zadanie i poprowadzi Cię krok po kroku, bez gotowca.

Wypróbuj za darmo

5 rozmów · bez karty · Zaloguj się

Sprawdź się

Odpowiedz bezpośrednio w aplikacji

To zadanie może sprawdzić się automatycznie według klucza.

Wybierz wszystkie prawidłowe obwody

Zaznacz 2 odpowiedzi.

Zaznacz odpowiedź jedną z opcji.

Jak poszło?

Pokaż rozwiązanieUkryj rozwiązanie

Odpowiedź z klucza CKE

A, E (zaznaczenie tylko tych dwóch obwodów)

Schemat punktowania

1 pkt

poprawna odpowiedź.

0 pkt

brak spełnienia powyższego kryterium.
